Beskrivelse

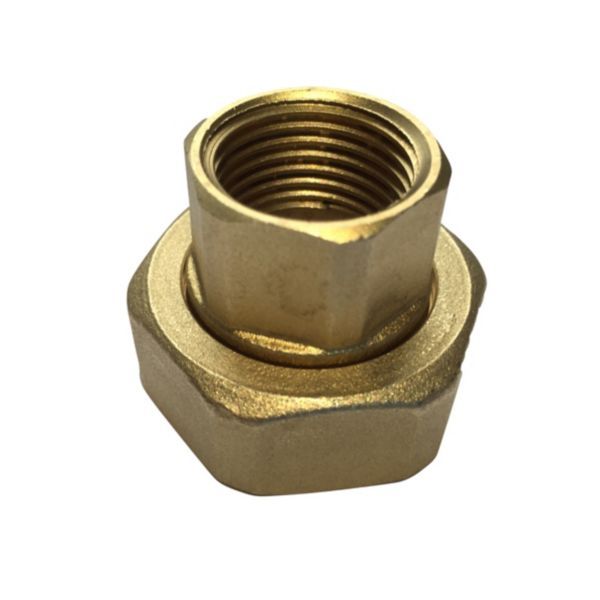

Danfoss nippel DN 20 er tilbehør til sædeventilerne VRB 2 og VRB 3 med udvendigt gevind. Niplen har 3/4″ indvendigt gevind (Rp 3/4) mod rørinstallationen og en omløber på 1 1/4″ (G 1¼), der spændes på ventilens udvendige gevind.
Fordele
- Tilslutning: 3/4″ indvendigt gevind (Rp 3/4) til rørinstallationen.
- Omløber: Spændes på ventilens udvendige gevind, 1 1/4″ (G 1¼).
- Materiale: Messing (CuZn39Pb3).
Passer den til dit anlæg?
Bruges til
- Tilslutning af Danfoss VRB 2 og VRB 3 sædeventiler i DN 20 med udvendigt gevind til rørinstallationen.
Sådan vælger du
- Denne variant: DN 20, Rp 3/4.
- Anden dimension: Nippel DN15 Rp 1/2
- Anden dimension: Nippel DN25 Rp 1
Montering
- Niplens 3/4″ indvendige gevind (Rp 3/4) forbindes til rørinstallationen, og omløberen, 1 1/4″ (G 1¼), spændes på ventilens udvendige gevind.
- Niplen leveres som 1 stk.
Til installatøren
- Gevindnorm: Rp efter EN 10226-1 (rørside), G efter DIN ISO 228/01 (ventilside).
- Antal: Danfoss’ bestillingseksempel for en 3-vejs VRB med udvendigt gevind angiver 3 nipler til ventilen.
Se alle tekniske specifikationer →
Passer til
- VRB 2 PN16 20/6,3 2-vejs sædeventil udv.gev (065Z0176)
- VRB 2 PN16 20/6,3 2-vejs sædeventil indv. gev (065Z0236)
- VRB 3 PN16 20/6,3 3-vejs sædeventil udv.gev (065Z0156)
Varianter
Ofte stillede spørgsmål
Hvor mange nipler skal jeg bruge?
Niplen leveres som 1 stk. Danfoss’ bestillingseksempel for en 3-vejs VRB med udvendigt gevind angiver 3 nipler til ventilen.
Hvilket gevind har niplen?
3/4″ indvendigt gevind (Rp 3/4) mod røret og en 1 1/4″ omløber (G 1¼), der spændes på ventilens udvendige gevind.
Kan niplen bruges til andre dimensioner af VRB?
Nej, denne nippel passer til DN 20. Der findes separate nipler til DN 15 og DN 25.
Dokumentation
- Datablad Andre ventiler, VRB 2 / VRB 3 PDF · 2,3 MB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
