Frese PV Compact Differenstrykregulator DN15 nippel-nippel med kapillarrør og 1/4” tilslutningsadapter, Trykområde 5-30 kPa

973 kr. inkl. moms

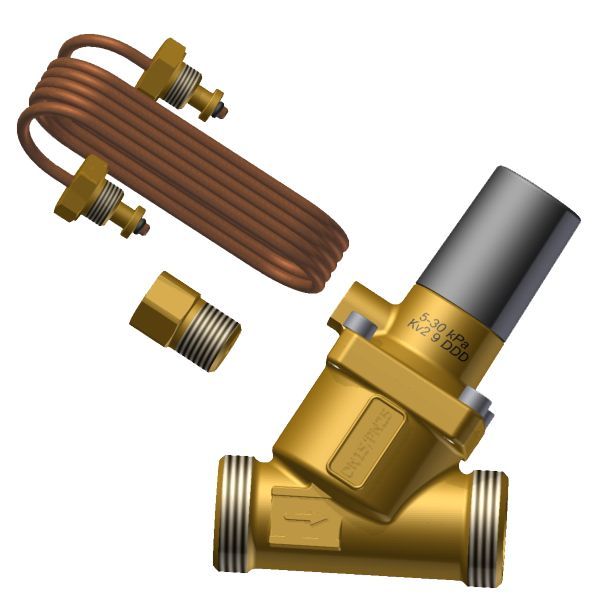

Frese PV Compact er en dynamisk differenstrykregulator, der holder differenstrykket i en kreds konstant og dæmper støj fra reguleringsventiler.

  • Dimension: DN15, nippel/nippel-tilslutning.
  • Indstillingsområde: Differenstryk 5–30 kPa.
  • Medfølger: Kapillarrør med overgang til fremløbet.
  • Montering: Forindstilles på returledningen med unbrakonøgle.

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 406758004 Kategori:

Beskrivelse

Frese PV Compact DN15 er en dynamisk differenstrykregulator, der holder differenstrykket over en kreds eller stigestreng konstant. Sammen med fx termostatiske radiatorventiler med forindstilling giver den stabil regulering og mindre støj fra ventilerne. Regulatoren monteres i returledningen, og det medfølgende kapillarrør tilsluttes fremløbet.

Fordele

  • Tryktab: Frese angiver, at den høje Kv-værdi sikrer lavt tryktab og derved sparer pumpeenergi.
  • Støjreduktion: Frese angiver, at PV Compact fjerner støj ved for højt differenstryk i kredsen.
  • Tæt lukning: Lækagefri lukkefunktion forhindrer stigende differenstryk, når alle ventiler i anlægget er fuldt lukkede.
  • Indstilling: Forindstillingen kræver ingen plombering og kan ændres efter installationen.
  • Størrelse: Frese angiver, at den meget kompakte størrelse gør installationen nemmere.

Passer den til dit anlæg?

Bruges til

  • Centralvarme-, ventilations- og fjernvarmesystemer: dynamisk differenstrykregulator, der sammen med fx termostatiske radiatorventiler med forindstilling sikrer problemfri justering af systemet.

Sådan vælger du

Montering

  • Tilslutning: DN15 udvendigt gevind (retur ind/ud).
  • PV Compact monteres på returledningen, og kapillarrøret tilsluttes fremløbsledningen.
  • Rørsystemet skal udluftes grundigt for at undgå luftlommer; Frese anbefaler vandbehandling efter VDI 2035.
  • Medfølger: Kapillarrør Ø3 x 1000 mm, 1/4″ overgang til kapillarrøret.
Til installatøren
  • Forindstilling: Differenstrykket forindstilles med en 4 mm unbrakonøgle efter Freses graf for det ønskede flow og differenstryk. Start med at dreje ventilen til minimum, og indstil derefter efter grafen.
  • Placering: PV Compact monteres på returledningen, og det medfølgende kapillarrør (Ø3, 1000 mm) tilsluttes fremløbsledningen via 1/4″ overgang.
  • Driftsgrænser: Temperaturområde -10…120 °C, maks. differenstryk 450 kPa, trykklasse PN25.
  • Vandkvalitet: Rørsystemet skal udluftes grundigt for at undgå luftlommer. Frese anbefaler vandbehandling efter VDI 2035. Glykolblandinger op til 50 % (ethylen og propylen) kan bruges.

Tilbehør

Ofte stillede spørgsmål

Hvor monteres regulatoren?
PV Compact monteres på returledningen, og kapillarrøret tilsluttes fremløbsledningen.

Hvordan indstilles differenstrykket?
Med en 4 mm unbrakonøgle efter producentens forindstillingsgraf for DN15, 5–30 kPa.

Hvad følger med regulatoren?
Kapillarrør (Ø3 x 1000 mm) med 1/4″ overgang medfølger regulatoren.

Kan den bruges med glykolblandet vand?
Ja. Glykolblandinger op til 50 % (ethylen eller propylen) kan bruges.

Dokumentation

Tekniske data fra producentens officielle materiale (www.frese.eu). Ret til ændringer forbeholdes.

Specifikationer

TypeDynamisk differenstrykregulator (PV Compact)
Frese nr.53-3200
DimensionDN15
TilslutningNippel/nippel, gevind ISO 228
Tilslutning (retur ind/ud)DN15 udvendigt gevind
Kvs2,9 m³/h
Flowområde50–600 l/h
Indstillingsområde differenstryk5–30 kPa
TrykklassePN25
Maks. differenstryk450 kPa
Medietemperatur-10…120 °C
VentilhusDZR messing CW602N
DifferenstrykregulatorPPS 40 % glas
Membran / O-ringeHNBR / EPDM
FjederRustfrit stål
KapillarrørØ3, L = 1000 mm, medfølger
Kapillarrørsovergang1/4"
Mål L1 / L2 / L3 / L475 / 57 / 82 / 65 mm
Nettovægt0,71 kg
Mærke
Varenummer406758004
EAN5705564052148
