Beskrivelse

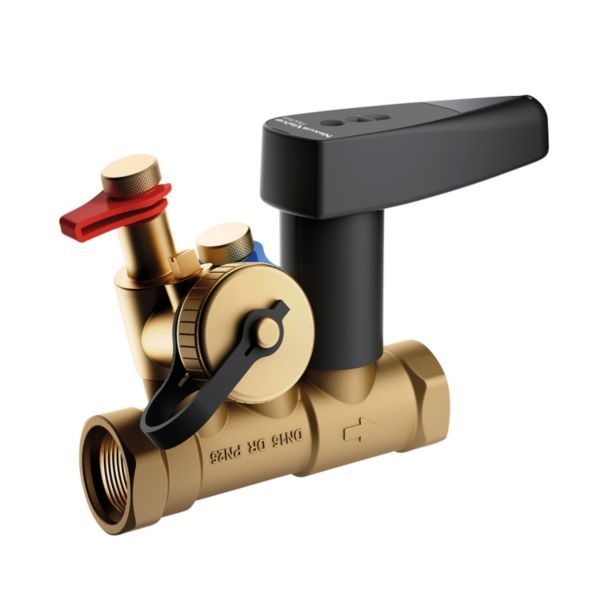

Flamco NexusValve Fluctus er en kombineret statisk strengregulerings- og afspærringsventil til køle- og varmesystemer. Flowet måles via en Fluctus-dyse med fast Kv-værdi, så måling kan ske uden at kende ventilens stilling. Denne Fluctus KFE Rp DN 15 S-udgave har 1/2″ indvendigt gevind (Rp 1/2) i begge ender, Kvs 1,62 m³/h og flowområde 130–530 l/h, aftap (KFE) og tilslutning til differenstrykregulatoren NexusValve Passim.
Fordele
- 3 i 1: Reguleringsventil, afspærringsventil og flowmåling i samme ventil.
- Fri placering: Kan drejes 360° om rørets akse og monteres direkte på bøjninger, reduktioner og fleksible rør; en lige rørstrækning på 5 × rørdiameter før ventilen kræves kun, når ventilen sidder direkte efter pumpen.
- Præcis måling: Fluctus-dysen giver en målenøjagtighed på ± 3 % ud fra en fast Kv-værdi.
- Uændret indstilling: Indstillingen ændres ikke, når ventilen afspærres og genåbnes.
- Indstillingsskala: Den digitale skala øverst på grebet kan aflæses på afstand, og grebets stilling viser, om ventilen er åben eller lukket.
Passer den til dit anlæg?
Bruges til
- Statisk indregulering, afspærring og flowmåling i køle- og varmesystemer.
- Som partnerventil til differenstrykregulatoren NexusValve Passim, så flow kan måles og begrænses, og differenstrykket kan reguleres.
Sådan vælger du
- Denne variant: DN15 S, Kvs 1,62, flowområde 130–530 l/h.
- DN15 H: Kvs 2,49, flowområde 267–1170 l/h
Montering
- En pil på ventilhuset viser flowretningen, som skal overholdes. Ventilen kan drejes 360° om rørets akse og monteres direkte på bøjninger, reduktioner og fleksible rør.
- Der kræves ingen lige rørføring før eller efter ventilen – undtagen hvis den monteres direkte efter pumpen, hvor der kræves mindst 5 × rørdiameter lige rør før ventilen.
- Skal den indbyggede KFE-aftapning bruges til løbende aftapning, skal ventilen sidde i returløbet.
- Forindstillingen sættes med en unbrakonøgle i grebet. Kuglehanen afspærres med en kvart omdrejning (90°) på grebet.
- Medfølger: Ventilen med indbygget aftapningsventil (KFE), positionsindikator og målenipler.
- Medfølger ikke: Isoleringskappe (tilbehør med eget varenummer, MN80597.4007 til DN 15).
Til installatøren
- Flowretning: en pil på ventilhuset viser flowretningen, som skal overholdes. Ventilen kan drejes 360° om rørets akse og monteres direkte på bøjninger, reduktioner og fleksible rør.
- Montering: en lige rørstrækning på mindst 5 × rørdiameter før ventilen er kun nødvendig, når ventilen monteres direkte efter pumpen (gælder DN 15–50).
- Aftapning: ventilen skal monteres i returløbet, hvis den indbyggede KFE-aftapning skal bruges til løbende aftapning.
- Forindstilling: Kv 0–1,62 m³/h sættes med en unbrakonøgle i grebet; indstillingen kan ikke plomberes eller låses.
- Måleværdier: Kvs 1,62 m³/h gælder trykfaldet over hele ventilen, mens Kvm 0,746 m³/h kun gælder trykfaldet over måleudtagene og kun bruges til flowverifikation ved indregulering.
- Materiale: ventilhus, Fluctus-spindel og måletilslutninger i afzinkningsbestandig messing CW602N; kugle og reguleringsskrue i samme messing, forkromet; greb i polyamid (PA6.6 30 % GF); O-ringe EPDM; pakninger PTFE; måleudtag tætnet med EPDM.
- Driftsgrænser: maks. arbejdstryk 25 bar, medietemperatur -20…120 °C, maks. glykolblanding 50 %. Med presadaptere (tilbehør) er maks. tryk 16 bar.
- Betjening: håndbetjent – ikke motor- eller termostatstyret. Kuglehanen drejer 90° fra åben til lukket.
Se alle tekniske specifikationer →
Varianter
- Fluctus KFE DN15 H (Kvs 2,49, 267–1170 l/h)
- Fluctus KFE DN20 L 3/4″
- Fluctus KFE DN20 S 3/4″
- Fluctus KFE DN20 H 3/4″
Tilbehør
Flamco Nexus ventil Passim Differenstrykregulator DN15 1/2'' F-F, med påfyldning og aftap1.905 kr. inkl. moms+
Ofte stillede spørgsmål
Skal der være lige rørstykker før og efter ventilen?
Nej, ikke i almindelige tilfælde: ventilen kan monteres direkte på bøjninger, reduktioner og fleksible rør, og der kræves ingen rørføring før eller efter ventilen. Kun hvis ventilen sidder direkte efter pumpen, kræves en lige rørstrækning på mindst 5 × rørdiameter før ventilen.
Skal ventilen vende en bestemt vej?
Ja. En pil på ventilhuset viser flowretningen, som skal overholdes. Selve ventilen kan drejes 360° om rørets akse.
Kan den bruges til brugsvand?
Nej, den er egnet til centralvarmevand og ikke til brugsvand.
Følger isoleringskappen med?
Nej. Isoleringskapper til NexusValve Fluctus er tilbehør med eget varenummer (MN80597.4007 til DN 15) og sælges separat.
Hvor skal ventilen sidde, hvis aftapningen skal bruges?
Flamco angiver, at ventilen skal monteres i returløbet, hvis den indbyggede KFE-aftapning skal bruges til løbende aftapning.
