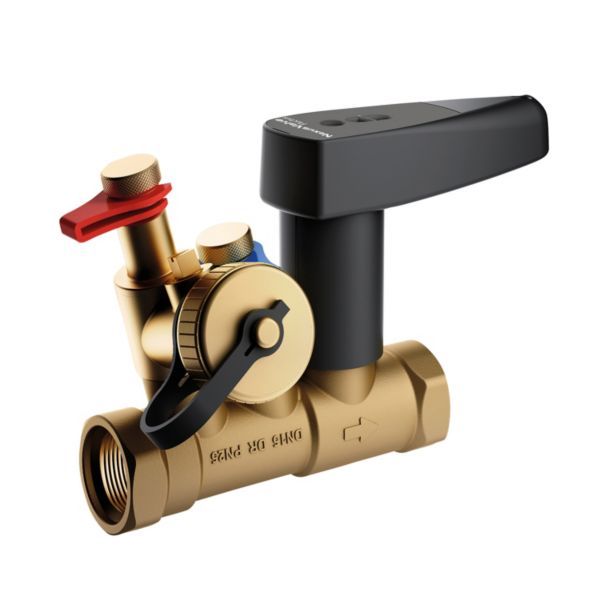

Flamco Nexus Fluctus KFE strengreguleringsventil DN20. S 3/4” F-F, med aftap

Beskrivelse

Flamco NexusValve Fluctus Rp DN 20 S er en manuel strengreguleringsventil til vandbårne varme- og køleanlæg, der samler forindstilling, flowmåling og afspærring i én ventil. Den indbyggede venturidyse giver en målenøjagtighed på ±3 %, og flowet måles ud fra én fast Kvm-værdi. Denne variant har Rp 3/4″ indvendigt gevind, kvs 2,82 m³/h og flowområde 267–1170 l/h.

Fordele

• Målenøjagtighed: venturirøret giver en tolerance på ±3 %.
• Montering: kan sættes direkte efter bøjninger, reduktioner og fleksible slanger og monteres i alle positioner. Kun hvis ventilen sidder lige efter pumpen, kræver Flamco en lige rørstrækning på 5 × rørdiameteren foran ventilen.
• Uændret indstilling: indstillingen ændres ikke, når ventilen afspærres og genåbnes.
• Alt i én ventil: forindstilling, flowmåling, aftapning (KFE) og tilslutning til NexusValve Passim differenstrykregulator.

Passer den til dit anlæg?

Til installatøren

• Materiale: ventilhus i afzinkningsbestandigt messing CW602N, kugle og reguleringsnål i samme messing (forkromet), greb i polyamid med 30 % glasfiber, O-ringe i EPDM og pakninger i PTFE.
• Medie: velegnet til varmeanlægsvand (cf. DIN EN 12828), maks. 50 % glykolblanding. Ikke til brugsvand.
• Forindstilling: reguleringsnålen indstilles med en unbrakonøgle i grebet og arbejder uafhængigt af afspærringen, så indstillingen holdes, når ventilen afspærres og genåbnes. Indstillingen kan ikke plomberes eller låses. Afspærring sker med en kvart omdrejning af grebet.
• Montering: en pil på ventilhuset viser flowretningen. Ventilen kan drejes 360° om rørets akse og monteres direkte på bøjninger, reduktioner og fleksible rør. En lige rørstrækning på 5 × rørdiameteren foran ventilen kræves kun, når ventilen sidder lige efter pumpen.
• KFE-aftapningen: skal ventilen bruges til løbende aftapning gennem den indbyggede KFE-hane, skal den monteres i returløbet.
• Flowmåling: et flowmåleinstrument tilsluttes ventilens måleudtag. Kvs-værdien gælder trykfaldet over hele ventilen, mens Kvm kun må bruges til flowverifikation ved indregulering.
• Sammen med NexusValve Passim: kapillarrøret tilsluttes aftapningsventilen, og kombinationen giver ifølge Flamco konstant differenstryk og maksimal flowbegrænsning i den regulerede del af anlægget. Trykfaldet over Fluctus skal regnes med, når Passim indstilles.
• Isolering: medfølger ikke. Isoleringskapper er tilbehør med eget varenummer pr. dimension (DN 20: MN80597.4008).

Se alle tekniske specifikationer →

Varianter

• Fluctus DN 25 S, Rp 1″, kvs 7,54 (511–2170 l/h)
• Fluctus DN 32 H, Rp 1 1/4″, kvs 13,2 (1044–4500 l/h)
• Fluctus DN 40 H, Rp 1 1/2″, kvs 22 (1580–6760 l/h)
• Fluctus DN 50 H, Rp 2″, kvs 36 (2950–12630 l/h)
• Fluctus DN 25 H, Rp 1″, kvs 12,1 (1044–4500 l/h)
• Fluctus DN 20 L, Rp 3/4″, kvs 1,43 (130–530 l/h)
• Fluctus DN 20 H, Rp 3/4″, kvs 5,75 (511–2170 l/h)

Ofte stillede spørgsmål

Hvad betyder L, S og H?
Det er størrelsesvarianter inden for samme DN med forskellig kvs og flowområde. I DN 20 har L kvs 1,43 (130–530 l/h), S kvs 2,82 (267–1170 l/h) og H kvs 5,75 (511–2170 l/h).

Kan den kombineres med en differenstrykregulator?
Ja. Fluctus med KFE har tilslutning til NexusValve Passim, så flowet kan måles og begrænses, og differenstrykket reguleres.

Følger der isolering med?
Nej. Isoleringskapper er tilbehør med eget varenummer pr. dimension hos Flamco.

Kan indstillingen plomberes?
Nej. Flamco angiver, at forindstillingen ikke kan plomberes eller låses, men den ændres ikke, når ventilen afspærres og genåbnes.

Dokumentation

• Brochure NexusValve Fluctus (PDF, engelsk) PDF · 17,8 MB
• Dokument Nexus Valve – indregulering med Flamco (PDF, dansk) PDF · 574 KB
• Dokument NexusValve Fluctus & Vertex (PDF, engelsk) PDF · 4,3 MB

Tekniske data fra producentens officielle materiale (flamco.aalberts-hfc.com). Ret til ændringer forbeholdes.
