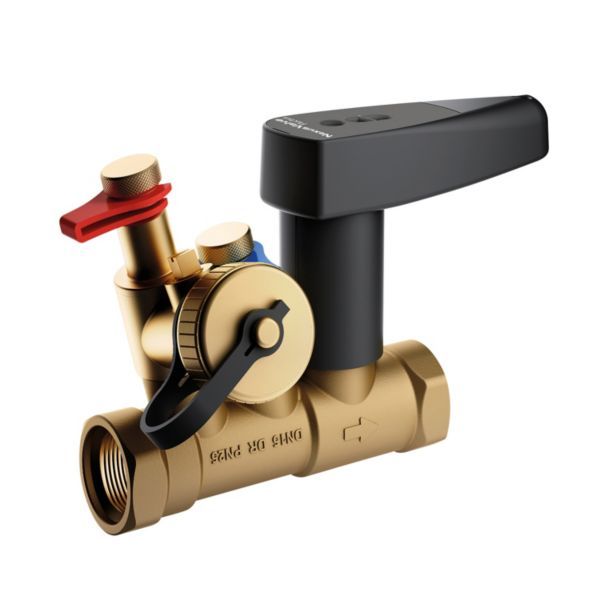

Flamco Nexus Fluctus KFE strengreguleringsventil DN25. S 1” F-F, med aftap

1.305 kr. inkl. moms

Flamco NexusValve Fluctus er en statisk strengreguleringsventil med indbygget flowmåling, aftapning og målenipler.

  • Dimension: DN 25, 1″ indvendigt gevind (Rp 1).
  • Kvs-værdi: 7,54 m³/h.
  • Trykklasse: PN 25.

Bestillingsvare – skriv til info@klimaogvarme.dk for leveringstid før bestilling

Varenummer (SKU): 406811108 Kategori:

Beskrivelse

Flamco NexusValve Fluctus Rp DN 25 S er en manuel strengreguleringsventil til vandbårne varmeanlæg, der samler forindstilling, flowmåling og afspærring i én ventil. Den indbyggede venturidyse giver en målenøjagtighed på ±3 %. Denne variant har 1″ indvendigt gevind (Rp 1), kvs 7,54 m³/h og flowområde 511–2170 l/h.

Fordele

  • Venturidyse: Flowet måles med en indbygget venturidyse; Flamco angiver en målenøjagtighed på ±3 %.
  • Fri montering: Kan monteres direkte på bøjninger, reduktioner og fleksible slanger uden lige rørstrækning, og i alle positioner.
  • Stillingsindikator: Nem at se, om ventilen er åben eller afspærret.
  • Uændret indstilling: Indstillingen ændrer sig ikke, når ventilen afspærres og åbnes igen.
  • Alt i én ventil: Aftapning og målenipler er indbygget, og ventilen kan tilsluttes NexusValve Passim differenstrykregulator.

Passer den til dit anlæg?

Bruges til

  • Indregulering af vandbårne varmeanlæg, så flowet fordeles jævnt mellem zoner, grene, stigstrenge og terminalenheder.

Montering

  • Tilsluttes med 1″ indvendigt gevind (Rp 1) i begge ender; kan monteres i alle positioner.
  • Flowet aflæses via de indbyggede målenipler med et separat flowmåleinstrument.
  • Medfølger: Aftapningsventil (indbygget), Målenipler (indbygget).
  • Medfølger ikke: Flowmåleinstrument, Termometer.
Til installatøren
  • Forindstilling: Kv 0–7,54 m³/h med indstillingsskala; indstillingen kan ikke plomberes eller låses.
  • Medie: Kun varmeanlægsvand – ikke til koldt eller varmt brugsvand. Maks. glykolblanding 50 %.
  • Flowmåling: Til flowmåling tilsluttes et separat flowmåleinstrument til de indbyggede målenipler, og den aktuelle Fluctus-variant vælges på instrumentets liste; flowet vises herefter direkte.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvad betyder L, S og H?
Det er størrelsesvarianter inden for samme DN med forskellig kvs og flowområde. I DN 25 har S kvs 7,54 (511–2170 l/h) og H kvs 12,1 (1044–4500 l/h).

Kan den kombineres med en differenstrykregulator?
Ja. Fluctus med KFE har tilslutning til NexusValve Passim, så flowet kan måles og begrænses, og differenstrykket reguleres.

Følger der et flowmåleinstrument med?
Nej. Ventilen har indbyggede målenipler, men flowmåleinstrument og termometer følger ikke med.

Dokumentation

Tekniske data fra producentens officielle materiale (flamco.aalberts-hfc.com). Ret til ændringer forbeholdes.

Specifikationer

TypeNexusValve Fluctus, statisk strengreguleringsventil med KFE
ModelFluctus KFE
Flamco kodenr.MN80597.537
DimensionDN 25
VariantS
Tilslutning1" indvendigt gevind (Rp 1), begge ender (ISO 7-1 / EN 10226-1)
Kvs7,54 m³/h
Flowområde511–2170 l/h
Kvm (måling)2,950 m³/h
ForindstillingKv 0–7,54 m³/h med indstillingsskala; indstillingen kan ikke plomberes eller låses
Målenøjagtighed±3 %
MåleprincipDifferenstryk over statisk venturidyse
IndreguleringStatisk
TrykklassePN 25
Maks. driftstryk25 bar
Medietemperatur-20…120 °C
MedieVarmeanlægsvand (ikke til koldt eller varmt brugsvand); maks. 50 % glykol
VentilhusMessing CuZn36Pb2As (CW602N), ubehandlet
BetjeningHåndgreb, med stillingsindikator
SpindelDrejevinkel 90°
AktuatortilslutningHåndbetjent – ikke motor- eller termostatstyret
Mål105 × 180 mm (højde × længde af betjeningselement)
UdstyrIndbyggede målenipler og aftapningsventil
GodkendelseCE-overensstemmelseserklæring (ikke KIWA-certificeret)
Mærke
Varenummer406811108
EAN4016715065285
Vægt0,83 kg
