Beskrivelse

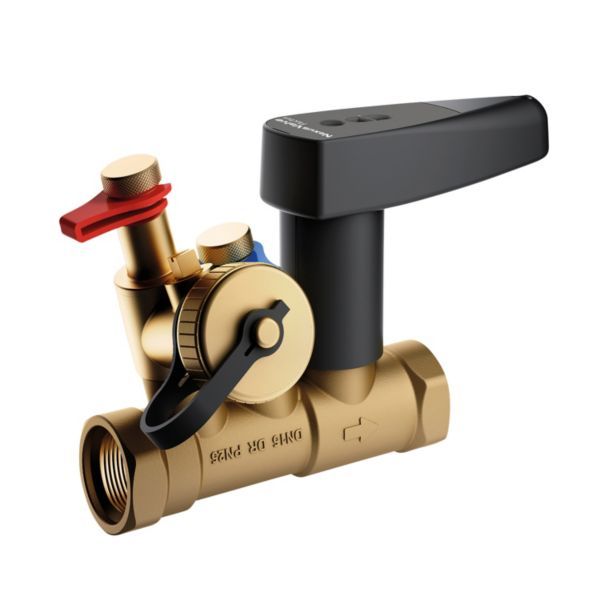

Flamco NexusValve Fluctus Rp DN 50 H er en manuel strengreguleringsventil til vandbårne varme- og køleanlæg, der samler forindstilling, flowmåling og afspærring i én ventil. Den indbyggede venturidyse giver en målenøjagtighed på ±3 %, og flowet måles ud fra én fast Kvm-værdi uanset indstilling. Denne variant har Rp 2″ indvendigt gevind, kvs 36 m³/h og flowområde 2950–12630 l/h.
Fordele
- Målenøjagtighed: Venturirøret giver en tolerance på ±3 %.
- Montering: Ventilen kan installeres umiddelbart efter bøjninger, reduktioner og fleksible slanger – der kræves ingen lige rørstrækning før eller efter ventilen.
- Monteringsretning: Ventilen kan installeres i enhver position.
- Afspærring: Systemflowet kan afspærres og åbnes igen, uden at indstillingen ændres.
- Aflæsning: Indstillingsskalaen er let at aflæse, og det er let at se, om ventilen er åben eller afspærret.
- Aftapning: Ventilen har aftap (KFE) og tilslutning til NexusValve Passim differenstrykregulator.
Passer den til dit anlæg?
Bruges til
- Indregulering af vandbårne varme- og køleanlæg, så flowet fordeles jævnt mellem zoner, grene, stigstrenge og terminalenheder.
Sådan vælger du
- Denne variant: DN 50 H, kvs 36, flowområde 2950–12630 l/h.
- Fluctus DN 20 L, Rp 3/4″, kvs 1,43 (130–530 l/h)
- Fluctus DN 25 S, Rp 1″, kvs 7,54 (511–2170 l/h)
- Fluctus DN 32 H, Rp 1 1/4″, kvs 13,2 (1044–4500 l/h)
- Fluctus DN 40 H, Rp 1 1/2″, kvs 22 (1580–6760 l/h)
- Vælg variant efter kredsens dimensionerende flow, så det ligger inden for ventilens flowområde – ikke efter rørdimensionen alene.
Montering
- Rørtilslutning: 2″ indvendigt gevind (Rp 2″) i begge ender.
- Kan monteres i enhver position; flowet aflæses via ventilens målepunkter med et flowmåleinstrument.
- Der kræves ingen lige rørstrækning før eller efter ventilen.
- Medfølger: Målepunkter til flowmåler, Aftap (KFE).
Sådan virker den
Til flowmåling tilsluttes et flowmåleinstrument til ventilens målepunkter, og den aktuelle NexusValve Fluctus vælges på listen; derefter vises flowet direkte. Systemflowet kan afspærres og åbnes igen, uden at indstillingen ændres.
Til installatøren
- Måleprincip: Trykdifferens over venturirøret; flowet aflæses ud fra Kvm-værdien 17,1 m³/h, uafhængigt af indstilling.
- Forindstilling: Ikke låsbar/plomberbar.
- Maks. glykolblanding: 50 %.
- Vandring (spindelslaglængde): 120 mm.
- Egnet til centralvarmevand; ikke til drikkevand eller varmt brugsvand.
Se alle tekniske specifikationer →
Varianter
- Fluctus DN 20 L, Rp 3/4″, kvs 1,43 (130–530 l/h)
- Fluctus DN 25 S, Rp 1″, kvs 7,54 (511–2170 l/h)
- Fluctus DN 32 H, Rp 1 1/4″, kvs 13,2 (1044–4500 l/h)
- Fluctus DN 40 H, Rp 1 1/2″, kvs 22 (1580–6760 l/h)
- Fluctus DN 20 S, Rp 3/4″, kvs 2,82 (267–1170 l/h)
- Fluctus DN 25 H, Rp 1″, kvs 12,1 (1044–4500 l/h)
- Fluctus DN 20 H, Rp 3/4″, kvs 5,75 (511–2170 l/h)
Ofte stillede spørgsmål
Hvad betyder L, S og H?
Det er størrelsesvarianter inden for samme DN med forskellig kvs og flowområde. I DN 20 har L kvs 1,43 (130–530 l/h), S kvs 2,82 (267–1170 l/h) og H kvs 5,75 (511–2170 l/h).
Kan den kombineres med en differenstrykregulator?
Ja. Fluctus med KFE har tilslutning til NexusValve Passim, så flowet kan måles og begrænses, og differenstrykket reguleres.
Hvor præcis er flowmålingen?
Venturirøret giver en målenøjagtighed på ±3 %, og flowet beregnes ud fra én fast Kvm-værdi på 17,1 m³/h uanset indstilling.
Dokumentation
- Brochure NexusValve Fluctus (PDF, engelsk) PDF · 17,8 MB
- Dokument Nexus Valve – indregulering med Flamco (PDF, dansk) PDF · 574 KB
- Dokument NexusValve Fluctus & Vertex (PDF, engelsk) PDF · 4,3 MB
Tekniske data fra producentens officielle materiale (flamco.aalberts-hfc.com). Ret til ændringer forbeholdes.
