Beskrivelse

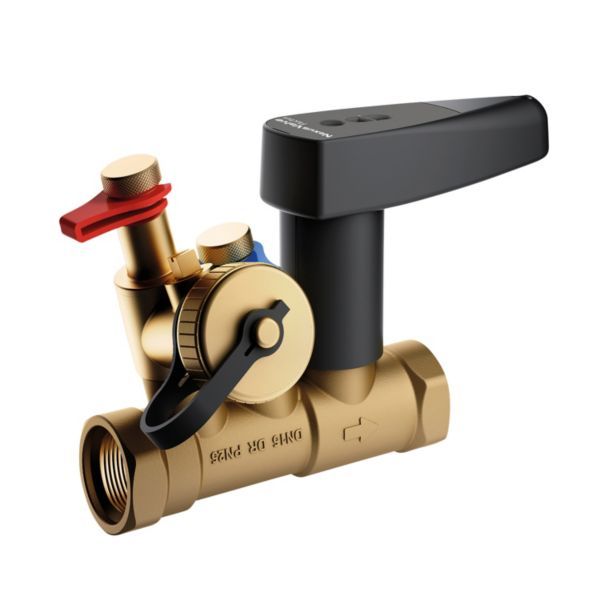

Flamco NexusValve Fluctus Rp DN 40 H er en manuel strengreguleringsventil til vandbårne varme- og køleanlæg, der samler flowmåling, regulering og afspærring i én ventil. Den indbyggede venturidyse giver en målenøjagtighed med en tolerance på ±3 %. Denne variant har Rp 1 1/2″ indvendigt gevind, Kvs 22 m³/h og flowområde 1580–6760 l/h.
Fordele
- Nøjagtig flowmåling: Venturirøret giver en målenøjagtighed med en tolerance på kun ±3 %.
- Montageplacering: Kan sættes direkte efter bøjninger, reduktioner og fleksible slanger – der kræves ingen lige rørstrækning før eller efter ventilen.
- Fri placering: Kan monteres i alle positioner.
- Uændret indstilling: Ventilen kan afspærres og genåbnes uden at ændre indstillingen.
- Kombineres med differenstrykregulator: Tilslutning til NexusValve Passim, så flowet måles og begrænses, mens Passim regulerer differenstrykket.
Passer den til dit anlæg?
Bruges til
- Indregulering af vandbårne varme- og køleanlæg, så flowet fordeles jævnt mellem zoner, grene, stigstrenge og terminalenheder.
Sådan vælger du
- Denne variant: DN 40 H, Rp 1 1/2″, Kvs 22.
- Fluctus DN 20 L, Rp 3/4″
- Fluctus DN 25 S, Rp 1″
- Fluctus DN 32 H, Rp 1 1/4″
- Fluctus DN 50 H, Rp 2″
- Partnerventil: NexusValve Passim differenstrykregulator
Montering
- Tilslutning: Rp 1 1/2″ indvendigt gevind (ISO 7-1/EN 10226-1) i begge ender.
- Kan monteres i alle positioner, også direkte efter bøjninger og reduktioner – ingen lige rørstrækning krævet.
- Flowet aflæses med et separat flowmåleinstrument tilsluttet ventilens målenipler.
- Medfølger: Aftapningsventil (KFE) på ventilen, Målenipler til tilslutning af flowmåleinstrument.
- Medfølger ikke: Flowmåleinstrument til aflæsning af flowet, Termometer.
Til installatøren
- Flowmåling: Et flowmåleinstrument tilsluttes ventilens målenipler, og den aktuelle Fluctus-variant vælges på instrumentets liste; flowet vises derefter direkte (kræver separat måleinstrument).
- Afspærring: Ventilen kan afspærres og genåbnes uden at ændre indstillingen.
- Driftsgrænser: PN 25 (maks. driftstryk 25 bar), medietemperatur -20…120 °C.
- Medie: Vand til centralvarme; vand-glykolblanding med op til 50 % glykol (ikke til drikkevand).
- Partnerventil: Tilslutning til NexusValve Passim differenstrykregulator for samtidig flow- og differenstrykregulering.
Se alle tekniske specifikationer →
Varianter
- Fluctus DN 20 L, Rp 3/4″, kvs 1,43 (130–530 l/h)
- Fluctus DN 25 S, Rp 1″, kvs 7,54 (511–2170 l/h)
- Fluctus DN 32 H, Rp 1 1/4″, kvs 13,2 (1044–4500 l/h)
- Fluctus DN 50 H, Rp 2″, kvs 36 (2950–12630 l/h)
- Fluctus DN 20 S, Rp 3/4″, kvs 2,82 (267–1170 l/h)
- Fluctus DN 25 H, Rp 1″, kvs 12,1 (1044–4500 l/h)
- Fluctus DN 20 H, Rp 3/4″, kvs 5,75 (511–2170 l/h)
Ofte stillede spørgsmål
Hvad betyder L, S og H?
Det er størrelsesvarianter inden for samme DN med forskellig kvs og flowområde. I DN 20 har L kvs 1,43 (130–530 l/h), S kvs 2,82 (267–1170 l/h) og H kvs 5,75 (511–2170 l/h).
Kan den kombineres med en differenstrykregulator?
Ja. Fluctus med KFE har tilslutning til NexusValve Passim, så flowet kan måles og begrænses, og differenstrykket reguleres.
Skal jeg bruge et særligt instrument for at se flowet?
Ja, et flowmåleinstrument tilsluttes ventilens målenipler, hvorefter flowet vises direkte.
Ændrer afspærring på indstillingen?
Nej. Ventilen kan afspærres og genåbnes uden at ændre den valgte indstilling.
Dokumentation
- Brochure NexusValve Fluctus (PDF, engelsk) PDF · 17,8 MB
- Dokument Nexus Valve – indregulering med Flamco (PDF, dansk) PDF · 574 KB
- Dokument NexusValve Fluctus & Vertex (PDF, engelsk) PDF · 4,3 MB
Tekniske data fra producentens officielle materiale (flamco.aalberts-hfc.com). Ret til ændringer forbeholdes.
