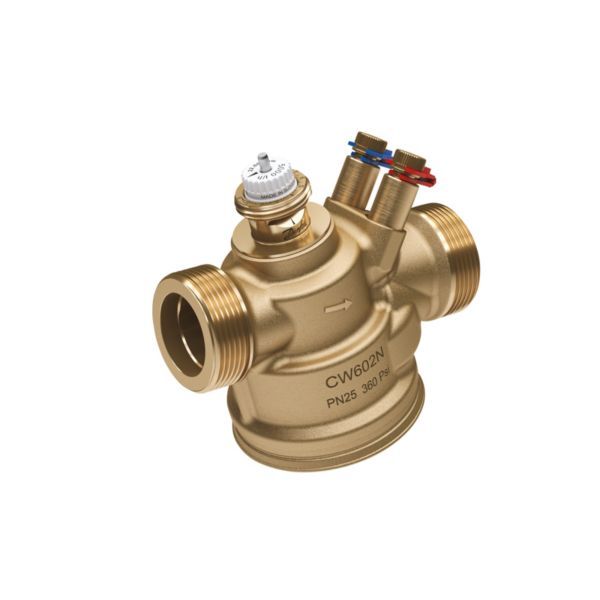

Danfoss AB-QM 4.0 DN 25 trykuafhængig reguleringsventil, G 1 1/4 A (003Z8205)

1.268 kr. inkl. moms

Trykuafhængig regulerings- og balanceringsventil (PICV) til varme- og køleanlæg, der begrænser og regulerer flowet i én ventil.

  • Ventilstørrelse: DN 25, nominelt flow 2,2 m³/h (trykuafhængigt inden for ventilens trykområde)
  • Tilslutning: udvendigt gevind, med målenipler
  • Aktuatortilslutning: motor eller termoaktuator bestilles separat

Levering 1–3 hverdage

Varenummer (SKU): 406838008 Kategorier: ,

Beskrivelse

Danfoss AB-QM 4.0 er en trykuafhængig balancerings- og reguleringsventil (PICV) med indbygget flowbegrænsning og indstillingsskala. DN 25-udgaven har et nominelt flow på 2,2 m³/h ved et differenstryk på 20–600 kPa og 1 1/4″ udvendigt gevind (G 1 1/4 A) med målenipler. Ventilen har en separat aktuatortilslutning (M30 x 1,5) til en motor eller termoaktuator, som bestilles separat.

Fordele

  • Flowbegrænsning og regulering i én ventil: En indbygget trykregulator holder differenstrykket over reguleringsventilen konstant, så ventilen både regulerer og begrænser flowet automatisk.
  • Synlig indstilling: Flowindstillingen er altid synlig, og flowet kan måles via måleniplerne – det fremhæver Danfoss som nem fejlfinding.
  • Placering: Ventilen kan monteres i både fremløb og returløb.
  • Med eller uden motor: Uden motor anvendes den som flowbegrænser, fx i 1-strengssystemer; med motor er den en reguleringsventil med automatisk indreguleringsfunktion.

Passer den til dit anlæg?

Bruges til

  • Varme- og køleunits med variabelt flow, fx ventilatorkonvektorer, ventilationsanlæg, kølere og varmevekslere: med motor som reguleringsventil med automatisk afbalancering.
  • Uden motor som automatisk flowbegrænser, fx i 1-strengssystemer.

Montering

  • Motor eller aktuator bestilles separat; aktuatortilslutning M30 x 1,5. Danfoss angiver bl.a. AME 110 NL/NLX, ABNM-A5 og TWA-Q til AB-QM DN 15 LF til DN 32 HF.
  • Danfoss bemærker, at ABN og ABNM A5 med 5 mm spindelvandring kun kan åbne AB-QM DN 25–32 90 %.
  • Ventilen kan monteres i både frem- og returløb.
  • Tilslutning: 1 1/4″ udvendigt gevind (G 1 1/4 A) med målenipler.
  • Medfølger: målenipler.
  • Medfølger ikke: motor/termoaktuator (bestilles separat).
Til installatøren
  • Reguleringsområde: flowet indstilles fra 0,22 til 2,2 m³/h, svarende til 10–100 % af det nominelle flow, på indstillingsskalaen.
  • Driftsgrænser: differenstryk 20–600 kPa, trykklasse PN 25, medietemperatur +2…+95 °C, vandring 4 mm. Danfoss angiver, at ventilen ved minimum differenstryk opnår mindst 90 % af det nominelle flow.
  • Frostsikring: Danfoss angiver, at isdannelse på ventilspindlen skal forhindres, hvis mediet er koldere end +2 °C, og at ventilen derfor bør isoleres med damptæt isolering. AB-QM DN 15–100 er testet med ethylen- og propylenglykol i en koncentration på 50 %.
  • Flowmedie: vand og vandblanding til lukkede varme- og køleanlæg i overensstemmelse med anlægstype I for DIN EN 14868; kravene i VDI 2035 del 1 + 2 eller BSRIA BG29 + BG50 skal overholdes.
  • Karakteristik: lineær og kan ændres til logaritmisk af motoren; reguleringsområde 1:1000.
  • Læktab: 0,05 % af nominelt flow, IEC 60534-4:2007 klasse III, med anbefalet motor. Lukkefunktion iht. ISO 5208 klasse A – ingen synlig lækage.
  • Ventilhus i DZR-messing (CW 602N); membraner og O-ringe i EPDM.
  • Motortilslutning M30 x 1,5; Danfoss angiver bl.a. AME 110 NL/NLX, ABNM-A5 og TWA-Q som motorer til AB-QM DN 15 LF-32 HF – ABN og ABNM A5 med 5 mm spindelvandring åbner dog kun DN 25–32 90 %.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvilke aktuatorer passer?
Danfoss angiver bl.a. termoaktuatorerne ABNM A5 og TWA-Q samt motoren AME 110 NL/NLX til AB-QM DN 15 LF til DN 32 HF, via aktuatortilslutningen M30 x 1,5. Bemærk, at ABN og ABNM A5 med 5 mm spindelvandring kun kan åbne AB-QM DN 25–32 90 %.

Kan ventilen bruges uden motor?
Ja. Uden motor anvendes AB-QM som flowbegrænser, fx i 1-strengssystemer. Med en motor eller termoaktuator er den en reguleringsventil med automatisk indreguleringsfunktion.

Hvad er måleniplerne til?
Danfoss angiver, at flowet kan måles via måleniplerne, og fremhæver det sammen med den altid synlige flowindstilling som nem fejlfinding.

Hvor kan ventilen monteres?
Den kan monteres i både fremløb og returløb.

Hvilket vand må der være i anlægget?
Danfoss angiver vand og vandblanding til lukkede varme- og køleanlæg efter anlægstype I i DIN EN 14868, og at kravene i VDI 2035 del 1 + 2 eller BSRIA BG29 + BG50 skal overholdes.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeAB-QM 4.0, trykuafhængig balancerings- og reguleringsventil (PICV)
ModelAB-QM 4.0
Danfoss kodenr.003Z8205
DimensionDN 25
Tilslutning1 1/4" udvendigt gevind, G 1 1/4 A (ISO 228/1)
FlowområdeNominelt flow 2,2 m³/h
Indstillingsområde0,22–2,2 m³/h (10–100 % af nominelt flow)
TrykklassePN 25
Maks. differenstryk600 kPa
Min. differenstryk20 kPa
Medietemperatur+2…+95 °C (ned til -20 °C, når isdannelse på spindlen forhindres med damptæt isolering)
FlowmedieVand og vandblanding til lukkede varme- og køleanlæg (DIN EN 14868, anlægstype I)
Vandring4 mm
KarakteristikLineær (kan ændres til logaritmisk af motoren), reguleringsområde 1:1000
Læktab0,05 % af nominelt flow, IEC 60534-4:2007 klasse III, med anbefalet aktuator
LukkefunktionJa – ISO 5208 klasse A, ingen synlig lækage
VentilhusDZR-messing (CW 602N)
MåleniplerJa, medfølger
AktuatortilslutningM30 x 1,5
Nettovægt1,17 kg
Bruttovægt1,287 kg
Mærke
Varenummer406838008
EAN5715162444252
