Beskrivelse

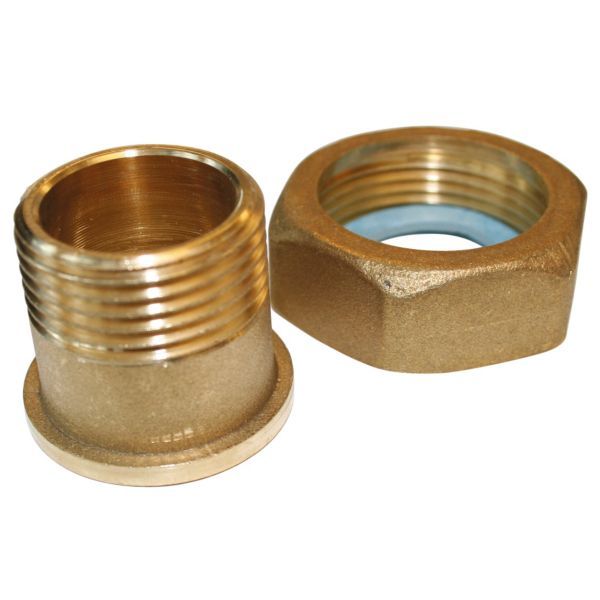

Danfoss gevindnippel (unionforbindelse) til ventilstørrelse DN 25 med rørtilslutning 1″ udvendigt gevind (R 1). Den bruges til at tilslutte Danfoss AB-QM- og AB-PM-ventiler til gevindrør. Nipplen er af messing (CW617N).
Fordele
- Tilslutning: Forbinder AB-QM- og AB-PM-ventiler med gevindrør via en unionforbindelse.
- Størrelse: Til ventilstørrelse DN 25, med 1″ udvendigt gevind (R 1) mod røret.
- Materiale: Messing CW617N, som Danfoss angiver for unionforbindelsen.
Passer den til dit anlæg?
Bruges til
- Tilslutning af Danfoss AB-QM- og AB-PM-ventiler i DN 25 til gevindrør.
Sådan vælger du
- Denne variant: DN 25, rørtilslutning R 1.
- Danfoss AB-QM gevindnippel 1/2”. DN15 003Z0232
- Danfoss AB-QM gevindnippel 3/4”. DN20. 003Z0233
- Svejse- og loddenipler findes også i AB-QM-programmet.
Montering
- Tilslutning: DN 25 omløber (ventil).
- Monteres som unionforbindelse mellem ventilen og gevindrøret; mod røret er tilslutningen 1″ udvendigt gevind (R 1).
Til installatøren
- Montage: Unionforbindelsen samler ventilens gevindende med gevindrøret; mod røret er tilslutningen 1″ udvendigt gevind (R 1).
- Længde: Danfoss’ driftsvejledning for AB-QM DN 10-32 angiver L = 35 mm for unionforbindelsen 003Z0234 i DN 25.
- Alternativer: Danfoss fører også svejsenipler og loddenipler til AB-QM-programmet.
Se alle tekniske specifikationer →
Varianter
Ofte stillede spørgsmål
Hvilken ventilstørrelse og rørtilslutning passer nipplen til?
Nipplen er til ventilstørrelse DN 25 og har 1″ udvendigt gevind (R 1) mod røret.
Passer nipplen også til AB-PM-ventiler?
Ja, Danfoss angiver denne DN 25-nippel til både AB-QM og AB-PM. Den står også som tilbehør i Danfoss’ datablad for ASV-PV 4. generation.
Hvilket materiale er nipplen af?
Messing (CW617N).
Får jeg én nippel eller et sæt?
Danfoss’ bestillingstabel angiver unionforbindelsen som 1 stk.
Dokumentation
- Datablad AB-QM, DN 10-250 PDF · 4,2 MB
- Datablad Automatisk indregulering, AB-PM (DN 10-32) PDF · 3,0 MB
- Datablad Ventiler til trykuafhængig flowbegrænsning og regulering, AB-QM PDF · 8,5 MB
- Driftsvejledning AB-QM DN 10-32 (Gen.2011) PDF · 3,5 MB
- EU-overensstemmelseserklæring EU Declaration of conformity PDF · 289 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
