Beskrivelse

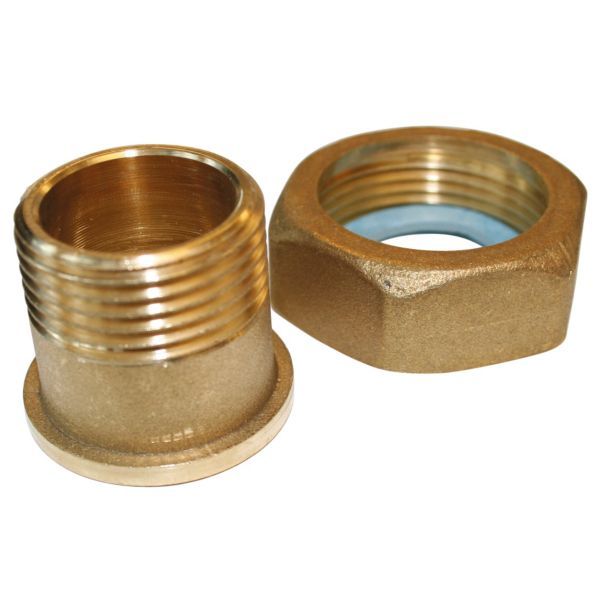

Danfoss gevindnippel (unionforbindelse) til ventilstørrelse DN 15 med rørtilslutning 1/2″ udvendigt gevind (R 1/2). Den bruges til at tilslutte Danfoss AB-QM- og AB-PM-ventiler til gevindrør. Nipplen er af messing (CW617N).
Fordele
- Tilslutning: Forbinder en AB-QM- eller AB-PM-ventil med gevindrør via en unionforbindelse.
- Størrelse: Til ventilstørrelse DN 15.
- Materiale: Messing CW617N, som Danfoss angiver for unionforbindelsen.
Passer den til dit anlæg?
Bruges til
- Tilslutning af Danfoss AB-QM- og AB-PM-ventiler i DN 15 til gevindrør.
Sådan vælger du
- Denne variant: DN 15, rørtilslutning 1/2″ (R 1/2).
- Danfoss AB-QM gevindnippel 3/8”. DN10
- Danfoss AB-QM gevindnippel 3/4”. DN20. 003Z0233
- Danfoss AB-QM gevindnippel 1”. DN25 003Z0234
- Svejse- og loddenipler findes også i AB-QM-programmet.
Montering
- Monteres som unionforbindelse mellem ventilen og gevindrøret; mod røret er tilslutningen 1/2″ udvendigt gevind (R 1/2).
Til installatøren
- Montage: Unionforbindelsen samler ventilens gevindende med gevindrøret; mod røret er tilslutningen 1/2″ udvendigt gevind (R 1/2).
- Længde: Danfoss’ driftsvejledning for AB-QM DN 10-32 angiver L = 27,5 mm for unionforbindelsen 003Z0232 i DN 15.
- Alternativer: Danfoss fører også svejsenipler og loddenipler til AB-QM-programmet.
Se alle tekniske specifikationer →
Passer til
- Danfoss AB-QM 4.0 DN 15 LF reguleringsventil, G 3/4 A udvendigt gevind (003Z8200)
- Danfoss AB-QM 4.0 DN 15 reguleringsventil, G 3/4 A udvendigt gevind (003Z8201)
Varianter
- Danfoss AB-QM gevindnippel 3/8”. DN10
- Danfoss AB-QM gevindnippel 3/4”. DN20. 003Z0233
- Danfoss AB-QM gevindnippel 1”. DN25 003Z0234
Ofte stillede spørgsmål
Hvilken ventilstørrelse og rørtilslutning passer nipplen til?
Nipplen er til ventilstørrelse DN 15 og har 1/2″ udvendigt gevind (R 1/2) mod røret.
Passer nipplen også til AB-PM-ventiler?
Ja, Danfoss angiver denne DN 15-nippel til både AB-QM og AB-PM. Den står også som tilbehør i Danfoss’ datablad for ASV-PV 4. generation.
Hvilket materiale er nipplen af?
Messing (CW617N).
Får jeg én nippel eller et sæt?
Danfoss’ bestillingstabel angiver unionforbindelsen som 1 stk.
Dokumentation
- Datablad AB-QM, DN 10-250 PDF · 4,2 MB
- Datablad Automatisk indregulering, AB-PM (DN 10-32) PDF · 3,0 MB
- Datablad Ventiler til trykuafhængig flowbegrænsning og regulering, AB-QM PDF · 8,5 MB
- Driftsvejledning AB-QM DN 10-32 (Gen.2011) PDF · 3,5 MB
- EU-overensstemmelseserklæring EU Declaration of conformity PDF · 289 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
