Beskrivelse

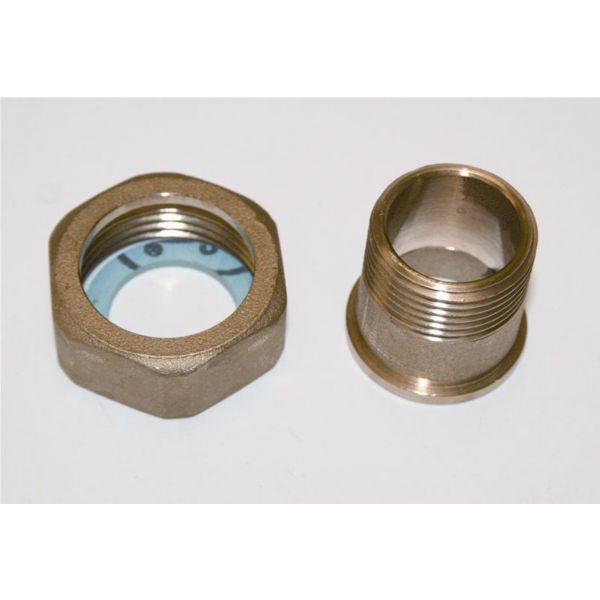

Danfoss gevindnippel (unionforbindelse) til ventilstørrelse DN 10 med rørtilslutning 3/8″ udvendigt gevind (R 3/8). Den bruges til at tilslutte Danfoss AB-QM-ventiler til gevindrør. Nipplen er af messing (CW617N).
Fordele
- Tilslutning: Forbinder en AB-QM-ventil med gevindrør via en unionforbindelse.
- Størrelse: Til ventilstørrelse DN 10.
- Materiale: Messing CW617N, som Danfoss angiver for unionforbindelsen.
Passer den til dit anlæg?
Bruges til
- Tilslutning af Danfoss AB-QM-ventiler i DN 10 til gevindrør.
Sådan vælger du
- Denne variant: DN 10, rørtilslutning 3/8″ (R 3/8).
- Danfoss AB-QM gevindnippel 1/2”. DN15 003Z0232
- Danfoss AB-QM gevindnippel 3/4”. DN20. 003Z0233
- Danfoss AB-QM gevindnippel 1”. DN25 003Z0234
- Svejse- og loddenipler findes også i AB-QM-programmet.
Montering
- Monteres som unionforbindelse mellem ventilen og gevindrøret; mod røret er tilslutningen 3/8″ udvendigt gevind (R 3/8).
Til installatøren
- Montage: Unionforbindelsen samler ventilens gevindende med gevindrøret; mod røret er tilslutningen 3/8″ udvendigt gevind (R 3/8).
- Længde: Danfoss’ driftsvejledning for AB-QM DN 10-32 angiver L = 26 mm for unionforbindelsen 003Z0231 i DN 10.
- Alternativer: Danfoss fører også loddenipler til AB-QM-programmet i DN 10 (065Z7016).
Se alle tekniske specifikationer →
Varianter
- Danfoss AB-QM gevindnippel 1/2”. DN15 003Z0232
- Danfoss AB-QM gevindnippel 3/4”. DN20. 003Z0233
- Danfoss AB-QM gevindnippel 1”. DN25 003Z0234
Ofte stillede spørgsmål
Hvilken ventilstørrelse og rørtilslutning passer nipplen til?
Nipplen er til ventilstørrelse DN 10 og har 3/8″ udvendigt gevind (R 3/8) mod røret.
Hvilket materiale er nipplen af?
Messing (CW617N).
Får jeg én nippel eller et sæt?
Danfoss’ bestillingstabel angiver unionforbindelsen som 1 stk.
Findes nipplen i andre størrelser?
Ja, Danfoss har samme gevindnippel til DN 15 (003Z0232), DN 20 (003Z0233) og DN 25 (003Z0234).
Dokumentation
- Datablad AB-QM, DN 10-250 PDF · 4,2 MB
- Datablad Automatisk indregulering, AB-PM (DN 10-32) PDF · 3,0 MB
- Datablad Datablad – ventiler til trykuafhængig flowbegrænsning og regulering PDF · 3,9 MB
- Driftsvejledning AB-QM DN 10-32 (Gen.2011) PDF · 3,5 MB
- EU-overensstemmelseserklæring EU Declaration of conformity PDF · 289 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
