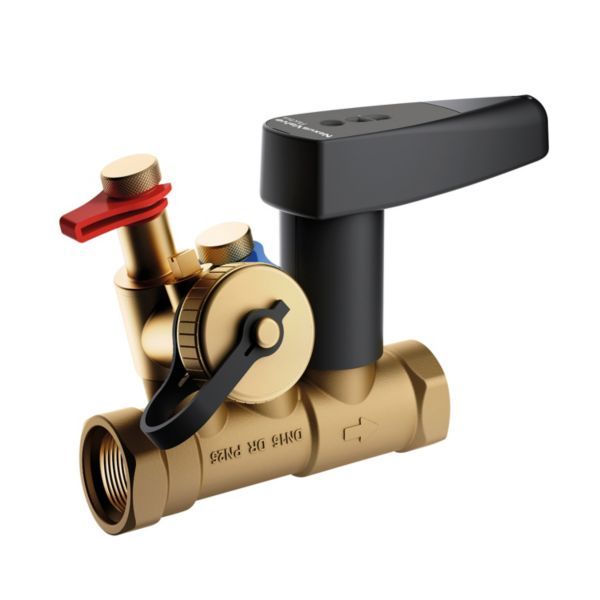

Flamco Nexus Fluctus KFE strengreguleringsventil DN32. H 1 1/4” F-F, med aftap

1.711 kr. inkl. moms

Flamco NexusValve Fluctus er en manuel strengreguleringsventil til indregulering af vandbårne varme- og køleanlæg.

  • Tilslutning: 1 1/4″ indvendigt gevind (Rp 1 1/4), i begge ender
  • Kapacitet: Kvs 13,2 m³/h
  • Funktion: Forindstilling, flowmåling og afspærring i samme ventil
  • Montering: Kræver ingen lige rørstrækning før eller efter ventilen
  • Udstyr: Indbyggede målenipler og aftapningsventil (KFE)

Bestillingsvare – skriv til info@klimaogvarme.dk for leveringstid før bestilling

Varenummer (SKU): 406811110 Kategori:

Beskrivelse

Flamco NexusValve Fluctus Rp DN 32 H er en manuel strengreguleringsventil til vandbårne varme- og køleanlæg, der samler forindstilling, flowmåling og afspærring i én ventil. Den indbyggede venturidyse giver en målenøjagtighed med en tolerance på kun ±3 %. Denne variant har 1 1/4″ indvendigt gevind (Rp 1 1/4), kvs 13,2 m³/h og flowområde 1044–4500 l/h.

Fordele

  • Venturimåling: Målenøjagtighed med en tolerance på kun ±3 %.
  • Montering: Kan monteres direkte efter bøjninger, reduktioner og fleksible slanger – og i alle positioner.
  • Stillingsindikator: Det er let at se, om ventilen er åben eller afspærret.
  • Uændret indstilling: Ingen ændring af indstillingen ved afspærring og genåbning.
  • Passim-tilslutning: Ventilen har tilslutning til NexusValve Passim differenstrykregulator.

Passer den til dit anlæg?

Bruges til

  • Indregulering af vandbårne varme- og køleanlæg, så flowet fordeles jævnt mellem zoner, grene, stigstrenge og terminalenheder.
  • Til centralvarmevand; ikke til drikkevand eller varmt brugsvand. Maks. 50 % glykolblanding.

Sådan vælger du

Montering

  • Tilslutning: 1 1/4″ indvendigt gevind (Rp 1 1/4), i begge ender.
  • Kan monteres i alle positioner; flowet aflæses via målenipler med et flowmåleinstrument.
  • Ingen krav om lige rørstrækning før eller efter ventilen – kan monteres direkte efter bøjninger, reduktioner og fleksible slanger.
  • Medfølger: Indbyggede målenipler, Indbygget aftapningsventil (KFE).
  • Medfølger ikke: Flowmåleinstrument – bestilles separat, Termometer.
Til installatøren
  • Ventiltype: Flamco betegner NexusValve Fluctus som en Fixed Orificed Regulation Valve (FODRV) med fast venturidyse til målingen.
  • Flowmåling: Tilslut et flowmåleinstrument til ventilens målenipler, og vælg den aktuelle Fluctus-variant på instrumentets liste – flowet vises direkte.
  • Forindstilling: Kv kan indstilles fra 0 til 13,2 m³/h efter indstillingsskalaen; indstillingen kan ikke plomberes eller låses.
  • Driftsgrænser: PN 25 (maks. arbejdstryk 25 bar), -20 til 120 °C.
  • Medie: Centralvarmevand; ikke til drikkevand eller varmt brugsvand. Maks. 50 % glykolblanding.
  • Mål betjeningselement: Højde 150 mm, længde 230 mm.

Varianter

Ofte stillede spørgsmål

Hvad betyder L, S og H?
Det er størrelsesvarianter inden for samme DN med forskellig kvs og flowområde. I DN 20 har L kvs 1,43 (130–530 l/h), S kvs 2,82 (267–1170 l/h) og H kvs 5,75 (511–2170 l/h).

Kan den kombineres med en differenstrykregulator?
Ja. Fluctus med KFE har tilslutning til NexusValve Passim, så flowet kan måles og begrænses, og differenstrykket reguleres.

Kan ventilen bruges med glykolblandet vand?
Ja, Flamco angiver den til centralvarmevand med op til 50 % glykolblanding; den er ikke til drikkevand eller varmt brugsvand.

Kræver ventilen en lige rørstrækning før og efter montering?
Nej. Flamco oplyser, at ventilen kan monteres direkte efter bøjninger, reduktioner og fleksible slanger, og i alle positioner.

Dokumentation

Tekniske data fra producentens officielle materiale (flamco.aalberts-hfc.com). Ret til ændringer forbeholdes.

Specifikationer

TypeNexusValve Fluctus, statisk strengreguleringsventil med KFE
ModelFluctus KFE Rp DN 32 H
Flamco kodenr.MN80597.539
DimensionDN 32
Tilslutning1 1/4″ indvendigt gevind (Rp 1 1/4), i begge ender
Kvs13,2 m³/h
Flowområde1044–4500 l/h
ForindstillingKv 0–13,2 m³/h med indstillingsskala; indstillingen kan ikke plomberes eller låses
TrykklassePN 25
Maks. driftstryk25 bar
Medietemperatur-20…120 °C
MedieCentralvarmevand; ikke til drikkevand eller varmt brugsvand. Maks. 50 % glykolblanding
VentilhusAfzinkningsbestandigt messing (DR), CuZn36Pb2As (CW602N)
OverfladebehandlingUbehandlet
SpindelSpindelvinkel 90°
AktuatortilslutningAnden (håndbetjent, ingen aktuator)
BetjeningHåndgreb, med stillingsindikator
Indbygget udstyrMålenipler, aftapningsventil (KFE) og stillingsindikator
Målenøjagtighed (venturi)±3 %
MåleprincipDifferenstryk (venturidyse)
Kvm (målt værdi)6,010 m³/h
MålBetjeningselement 150 × 230 mm (H × L)
GodkendelseKIWA-certificeret: Nej
Mærke
Varenummer406811110
EAN4016715065308
Vægt1,46 kg
