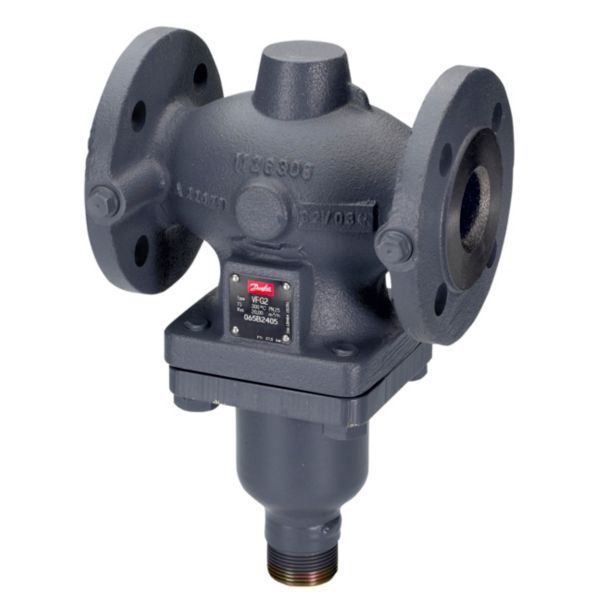

Danfoss VFG2 2 vejs ventil GG25 PN16 fl/rf kegle

23.682 kr. inkl. moms

Ventilen er ventildelen i en selvvirkende differenstrykregulator til fjernvarmeanlæg. Den lukker ved stigende differenstryk og åbner igen, når differenstrykket falder.

  • Dimension: DN 50, flangetilslutning
  • Kapacitet: Kvs 32 m³/h
  • Trykklasse: PN 16
  • Funktion: Trykaflastet kegle med metallisk tætning i rustfast stål
  • Medfølger ikke: AFP-aktuator og impulsledningssæt sælges separat

Levering 1–3 hverdage

Varenummer (SKU): 406476012 Kategori:

Beskrivelse

Danfoss VFG 2 DN 50 er ventildelen i den selvvirkende differenstrykregulator AFP/VFG 2, som Danfoss angiver primært til fjernvarmeanlæg. Ventilen har flanger iht. EN 1092-1 i PN 16, Kvs 32 m³/h og en trykaflastet kegle med metallisk tætning, og den kan monteres i både frem- og returløb. Sammen med en AFP-aktuator holder regulatoren det differenstryk, der er indstillet med aktuatorens fjeder.

Fordele

  • Selvvirkende regulering: Ventilen lukker ved stigende differenstryk og åbner ved faldende, så differenstrykket holdes konstant.
  • Trykaflastning: Bælge i rustfast stål aflaster ventilkeglen.
  • Tætning: Sæde og kegle i rustfast stål med metallisk tætning, utæthed ≤ 0,03 % af Kvs iht. IEC 534.
  • Medier: Til cirkulationsvand i fjernvarme/fjernkøling og glykolholdigt vand op til 30 %.
  • Montering: Kan monteres i både frem- og returløb.

Passer den til dit anlæg?

Bruges til

  • Ventildelen i den selvvirkende differenstrykregulator AFP/VFG 2, som Danfoss angiver primært til fjernvarmeanlæg.
  • Kan monteres i både fremløb og returløb.

Sådan vælger du

Montering

  • Ventil, AFP-aktuator og impulsledningssæt leveres separat og samles på stedet – Danfoss’ bestillingseksempel består af 1 ventil, 1 AFP-aktuator og 2 impulsledningssæt.
  • Monteres i både frem- og returløb. Ved Tmaks. over 120 °C kun i vandrette rør med trykaktuatoren pegende nedad.
  • Medfølger ikke: AFP-aktuator (sælges separat), impulsledningssæt AF (sælges separat).
Til installatøren
  • Funktion: Trykændringer ledes gennem impulsledningerne til aktuatorkamrene og virker på reguleringsmembranen. Ventilen lukker ved stigende differenstryk og åbner ved faldende.
  • Driftsgrænser: Medietemperatur 2–150 °C, maks. differenstryk 16 bar ved PN 16, medium pH 7–10.
  • Materialer: Ventilhus i gråt støbejern EN-GJL-250 (GG-25), sæde i rustfast stål 1.4021, kegle i rustfast stål 1.4404 med metallisk tætning, bælge i rustfast stål 1.4571.
  • Monteringsposition: Danfoss angiver alle positioner ved DN 15-80 med Tmaks. ≤ 120 °C. Ved Tmaks. over 120 °C og ved DN 100-250 kun i vandrette rør med trykaktuatoren pegende nedad.
  • Tætningspotte skal altid bruges på impulsledningerne, når medietemperaturen er 150 °C eller derover.

Tilbehør

Ofte stillede spørgsmål

Hvad skal ventilen bruges sammen med?
En AFP-aktuator og impulsledningssæt AF – de leveres separat.

Kan ventilen monteres i fremløbet?
Ja, AFP/VFG 2 kan monteres i både retur- og fremløbsrør.

Kan ventilen monteres i alle stillinger?
Danfoss angiver alle monteringspositioner, når anlæggets Tmaks. er 120 °C eller lavere. Ved højere Tmaks. skal regulatoren monteres i vandrette rør med trykaktuatoren pegende nedad.

Hvilke medier er ventilen beregnet til?
Cirkulationsvand til fjernvarme/fjernkøling og glykolholdigt vand op til 30 %, ved 2–150 °C.

Hvad er Kvs-værdien?
Danfoss angiver Kvs 32 m³/h for VFG 2 i DN 50.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

Type2-vejs ventil til differenstrykregulator (VFG 2)
ModelDanfoss VFG 2, PN 16, DN 50
Danfoss kodenr.065B2393
DimensionDN 50
TilslutningFlange, EN 1092-1
Kvs32 m³/h
TrykklassePN 16
Maks. differenstryk16 bar
Medietemperatur2–150 °C
MedieCirkulationsvand til fjernvarme/fjernkøling; glykolholdigt vand op til 30 % tilladt som alternativ
Medium pH7–10
Vandring12 mm
KarakteristikLineær optimeret
Læktab≤ 0,03 % af Kvs (IEC 534)
Kavitationsfaktor0,5 (faktor z for DN 50)
Kavitationsfaktor 25 / 50 / 75 / 100 %0,58 / 0,52 / 0,5 / 0,34
VentilhusGråt støbejern EN-GJL-250 (GG-25)
VentilsædeRustfast stål, mat. nr. 1.4021
VentilkegleRustfast stål, mat. nr. 1.4404, kegle med metallisk tætning
SpindelNormalt åben
PakningMetal (VFG 2)
TrykaflastningssystemBælge i rustfast stål, mat. nr. 1.4571
FunktionTrykaflastning
MonteringspositionAlle positioner ved DN 15-80 med Tmaks. ≤ 120 °C; ved Tmaks. over 120 °C og ved DN 100-250 kun i vandrette rør med trykaktuatoren pegende nedad
MålL 230 mm × B 241 mm × H 323 mm
Mærke
Varenummer406476012
EAN5702421803103
Vægt18,557 kg
