Beskrivelse

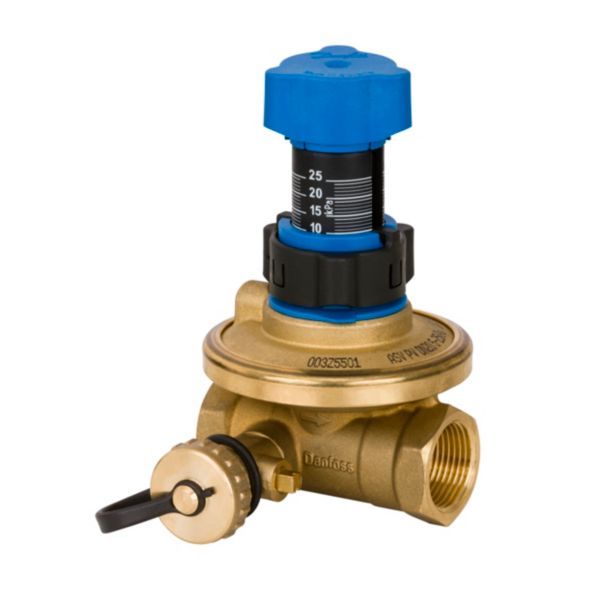

Danfoss ASV-PV (4. generation) er en automatisk differenstrykregulator, der monteres i returløbet i tostrengs varmeanlæg og holder et konstant differenstryk over stigrøret eller lejligheden. Sammen med en partnerventil i fremløbet, fx ASV-BD, og radiatorventiler med forindstilling giver den korrekt flow ved både fuld og delvis belastning. Denne udgave er DN 15 med 1/2″ indvendigt gevind (Rp 1/2) og indstillingsområde 20–60 kPa, fabriksindstillet til 30 kPa, og den leveres uden isolering.
Fordele
- Stabile trykforhold: Danfoss angiver, at ASV giver stabile trykforhold til radiator- og gulvvarmeventiler og dermed en mere nøjagtig regulering af rumtemperaturen – og færre forstyrrelser som støjende radiatorer.
- Returtemperatur: Danfoss angiver, at korrekt afbalancering forhindrer for højt flow og resulterer i lav returvandstemperatur.
- Idriftsætning: Danfoss angiver, at ASV inddeler rørsystemet i trykuafhængige zoner – typisk enkelte stigrør eller lejligheder – så komplekse og tidskrævende beregnings- og idriftsætningsmetoder ikke længere er nødvendige.
- Betjening: Indstillingsskalaen kan forindstilles uden unbrakonøgle, og ventilen har integreret gennemskylning, afspærring og dræning.
Passer den til dit anlæg?
Bruges til
- Tostrengs radiatorvarmeanlæg i beboelsesejendomme: Danfoss beskriver ASV som en del af deres tostrengsløsning sammen med termostatiske radiatorventiler med forindstilling.
- Regulering af differenstrykket i lodrette stigrør eller vandrette løkker, og i gulvvarmeanlæg, hvor hver manifold med forindstilling får et konstant differenstryk fra ASV-PV.
- Ifølge Danfoss kan ASV også bruges i køleanlæg med variabelt flow, fx ventilatorkonvektorer og kølelofter.
Sådan vælger du
- Denne variant: ASV-PV DN 15, kvs 1,6 m³/h, Rp½ indvendigt gevind, indstillingsområde 20–60 kPa (fabriksindstillet til 30 kPa), uden isolering.
- Danfoss: fabriksindstillingen på 10 kPa eller 30 kPa passer til typiske radiatorbaserede varmeanlæg og kan justeres på indstillingsskalaen.
- ASV-PV DN 15, kvs 1,6, 5–25 kPa
- ASV-PV DN 20, kvs 2,5, 5–25 kPa
- ASV-PV DN 25, kvs 4,0, 5–25 kPa
- ASV-PV DN 32, kvs 6,3, 5–25 kPa
- ASV-PV DN 40, kvs 10, 5–25 kPa
- ASV-PV DN 20, kvs 2,5, 20–60 kPa
- Partnerventil i fremløbet: Danfoss ASV-BD i samme dimension
Montering
- ASV-PV monteres i returløbet og partnerventilen (fx ASV-BD) i fremløbet. Ventilen har 1/2″ indvendigt gevind (Rp 1/2), og de to ventiler forbindes med det medfølgende kapillarrør på 1,5 m.
- Danfoss beskriver to konfigurationer: Står partnerventilen uden for reguleringssløjfen, er hele det regulerede trykområde til rådighed for stigrøret, og flowet begrænses på hver radiator med forindstilling. Står den inden i sløjfen, bruges en del af trykområdet på trykfaldet over partnerventilen – Danfoss anbefaler den løsning, når flowbegrænsning på hver radiator ikke er mulig.
- Medfølger: Impulsledning (kapillarrør), 1,5 m.
- Medfølger ikke: Isoleringshætte – denne udgave er uden isolering.
Til installatøren
- Reguleringsfunktion: ASV-PV er en differenstrykregulator, der monteres i returrøret; partnerventilen (fx ASV-BD) monteres i fremløbet og forbindes via det medfølgende kapillarrør.
- Servicefunktioner: Gennemskylning, afspærring og dræning er integreret; afspærringsfunktionen er adskilt fra forindstillingsmekanismen.
- Driftsgrænser: Prøvetryk 25 bar, differenstryk over ventilen 10–250 kPa, opbevarings- og transporttemperatur -40…70 °C. Danfoss bemærker, at det maksimalt tilladte differenstryk over ventilen heller ikke må overskrides ved delvis belastning.
- Afspærringslækage: Ingen synlig lækage (ISO 5208).
Se alle tekniske specifikationer →
Varianter
- ASV-PV DN 15, 5–25 kPa, med isolering
- ASV-PV DN 20, 5–25 kPa, med isolering
- ASV-PV DN 25, 5–25 kPa
- ASV-PV DN 20, 20–60 kPa
- ASV-PV DN 25, 20–60 kPa
Tilbehør
Danfoss ASV-BD indreguleringsventil 15 Rp 1/2, kvs 3,0829 kr. inkl. moms+
Ofte stillede spørgsmål
Betyder det noget, om partnerventilen sidder i eller uden for reguleringssløjfen?
Ja. Danfoss beskriver, at hele det regulerede trykområde står til rådighed for stigrøret, når partnerventilen sidder uden for sløjfen. Sidder den inden i sløjfen, bruges en del af trykområdet på trykfaldet over partnerventilen. Danfoss anbefaler den løsning, når flowbegrænsning på hver radiator ikke er mulig.
Hvad er fabriksindstillingen, og kan den ændres?
Ventilen er fabriksindstillet til 30 kPa, men kan justeres på indstillingsskalaen inden for intervallet 20–60 kPa uden unbrakonøgle.
Skal jeg bruge værktøj for at indstille ventilen?
Nej. Danfoss angiver en lineær indstillingsskala, der kan aflæses og forindstilles uden unbrakonøgle.
Dokumentation
- Datablad Ventiler til trykuafhængig flowbegrænsning og regulering, AB-QM PDF · 8,5 MB
- Brochure Optimal 2 værktøj PDF · 2,5 MB
- Faktaark Indreguleringsrapport - dynamisk strengregulering PDF · 745 KB
- EU-overensstemmelseserklæring EU Declaration of conformity PDF · 289 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
