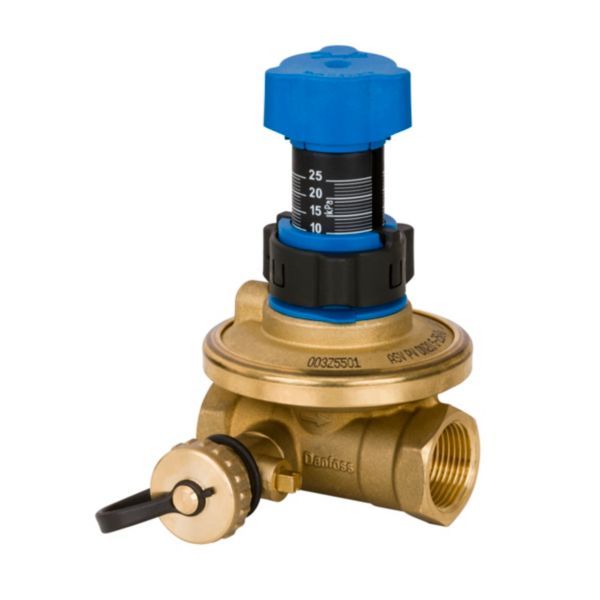

Danfoss ASV-PV-4G trykdifferens ventil DN20 5-25 kPa KVS 2,5

1.914 kr. inkl. moms

Danfoss ASV-PV er en automatisk differenstrykregulator, der holder et konstant differenstryk i stigrøret i to-strengs varmeanlæg.

  • Tilslutning: ¾″ indvendigt gevind (Rp ¾).
  • Differenstrykområde: 5–25 kPa.
  • Medfølger: EPP-isolering og impulsledning til partnerventilen.

Levering 1–3 hverdage

Varenummer (SKU): 406853606 Kategori:

Beskrivelse

Danfoss ASV-PV er en automatisk differenstrykregulator, der monteres i returløbet i to-strengs varmeanlæg og holder et konstant differenstryk over stigrøret eller lejligheden. Sammen med en partnerventil i fremløbet, fx ASV-BD, og radiatorventiler med forindstilling sikrer den korrekt flow ved både fuld og delvis belastning. Denne udgave er DN 20 med 3/4″ indvendigt gevind (Rp 3/4), indstillingsområde 5–25 kPa og kvs 2,5 m³/h.

Fordele

  • Stabilt differenstryk: Danfoss angiver, at ASV giver stabile trykforhold til reguleringsventiler til radiator- og gulvvarme og dermed en mere nøjagtig regulering af rumtemperaturen.
  • Færre klager: Danfoss fremhæver færre forstyrrelser som støjende radiatorer og overopvarmning af rum tæt på varmekilden.
  • Indstilling: Den forbedrede indstillingsskala kan forindstilles uden unbrakonøgle, hvilket ifølge Danfoss sparer tid ved idriftsætning og vedligehold.
  • Gennemskylning: En ny gennemskylningsfunktion sparer ifølge Danfoss tid, når rørsystemet skylles igennem.
  • Afspærring: Afspærringsfunktionen er adskilt fra forindstillingsmekanismen, så ventilen kan lukkes uden at ændre forindstillingen.
  • Isolering: EPP-isoleringshætten klikkes på ventilen og kan bruges op til 120 °C.

Passer den til dit anlæg?

Bruges til

  • Tostrengs radiatorvarmeanlæg i beboelsesejendomme: Danfoss beskriver ASV som en del af deres tostrengsløsning sammen med termostatiske radiatorventiler med forindstilling.
  • Regulering af differenstrykket i lodrette stigrør eller vandrette løkker, og i gulvvarmeanlæg, hvor hver manifold med forindstilling får et konstant differenstryk fra ASV-PV.
  • Ifølge Danfoss kan ASV også bruges i køleanlæg med variabelt flow, fx ventilatorkonvektorer og kølelofter.

Sådan vælger du

Montering

  • ASV-PV monteres i returløbet og partnerventilen (fx ASV-BD) i fremløbet. De forbindes med det medfølgende kapillarrør på 1,5 m.
  • Danfoss beskriver to konfigurationer: partnerventil uden for reguleringssløjfen (hele trykområdet til stigrøret, flowbegrænsning på hver radiator via forindstilling) eller inden i sløjfen (flowbegrænsning på stigrøret, når forindstilling på hver radiator ikke er mulig).
  • Tilslutning: 3/4″ indvendigt gevind (Rp 3/4, ISO 7/1).
  • Medfølger: EPP-isoleringshætte, 1,5 m kapillarrør (impulsledning).
  • Medfølger ikke: Partnerventil ASV-BD (sælges separat).
Til installatøren
  • Driftsgrænser: Arbejdstemperatur 0–120 °C; opbevarings- og transporttemperatur -40…70 °C.
  • Tryk: PN 16 og prøvetryk 25 bar. Ved trykprøvning af anlægget skal impulsledningen være tilsluttet og alle partnerventiler åbne, så begge sider af membranen har samme statiske tryk.
  • Differenstryk over ventilen: 10–250 kPa. Det maksimalt tilladte differenstryk må heller ikke overskrides ved delvis belastning.
  • Afspærringslækage: Ingen synlig lækage (ISO 5208).
  • Fabriksindstilling 10 kPa, der kan ændres på skalaen inden for hele området 5–25 kPa uden unbrakonøgle.
  • Indstilles til stigrørets differenstryk, når partnerventilen står uden for reguleringskredsen; står den i kredsen, lægges trykfaldet over partnerventilen til.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvad indstilles ASV-PV til?
Når partnerventilen står uden for reguleringskredsen, indstilles ASV-PV til stigrørets differenstryk. Står partnerventilen i kredsen, lægges trykfaldet over partnerventilen til.

Hvilket gevind har ventilen?
3/4″ indvendigt gevind (Rp 3/4), svarende til DN 20.

Følger der isolering og impulsledning med?
Ja, en EPP-isoleringshætte og et 1,5 m kapillarrør (impulsledning) følger med.

Skal partnerventilen købes separat?
Ja, partnerventilen (fx ASV-BD) i fremløbet er en separat vare og vælges i samme dimension.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeASV-PV 4G automatisk indreguleringsventil
Danfoss kodenr.003Z5602
DimensionDN 20
MonteringReturløb
Tilslutning3/4" indvendigt gevind (Rp 3/4, ISO 7/1)
Kvs2,5 m³/h
Differenstrykindstilling5–25 kPa
Fabriksindstilling10 kPa
TrykklassePN 16
Differenstryk over ventilen10–250 kPa (må ikke overskrides ved delvis belastning)
Prøvetryk25 bar
Medietemperatur0–120 °C
Opbevarings- og transporttemperatur-40…70 °C
AfspærringslækageIngen synlig lækage (ISO 5208)
Impulsledning1,5 m kapillarrør (G 1/16 A) medfølger
IsoleringMed EPP-isolering
VentilhusMessing
VentilkegleDZR-messing
Nettovægt0,93 kg
Mærke
Varenummer406853606
EAN5710104081618
