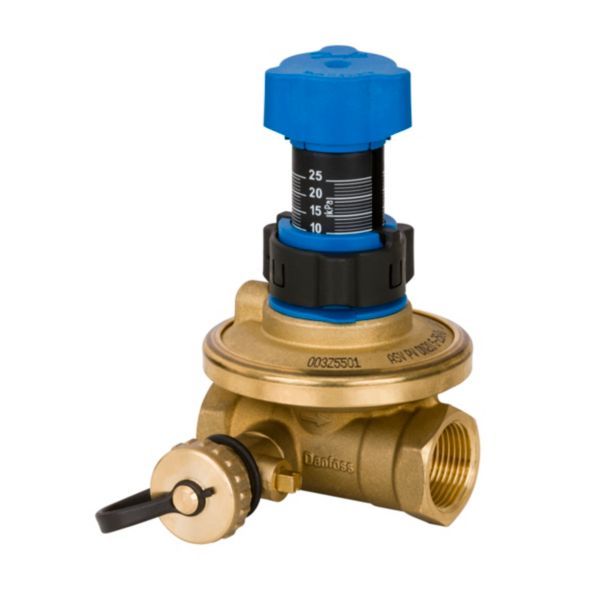

Danfoss ASV-PV-4G trykdifferens ventil DN32 5-25kPa KVS 6,3

3.286 kr. inkl. moms

Danfoss ASV-PV er en automatisk differenstrykregulator (strengregulator), der holder trykket i en streng eller zone konstant – til to-strengs varmeanlæg og gulvvarme.

  • Dimension: DN 32
  • Indstilling: 5–25 kPa differenstryk, justerbar
  • Afspærring: Indbygget afspærrings- og gennemskylningsfunktion
  • Medfølger: Isolering og impulsledning til partnerventilen

Levering 1–3 hverdage

Varenummer (SKU): 406853610 Kategori:

Beskrivelse

Danfoss ASV-PV er en automatisk strengregulator, der holder differenstrykket i en streng eller zone konstant. Ventilen monteres i returløbet og forbindes via en impulsledning med en partnerventil (fx ASV-BD) i fremløbet. Denne udgave er DN 32 med kvs 6,3 m³/h, 1 1/4″ indvendigt gevind (Rp 1 1/4) og justerbart differenstryk 5–25 kPa, fabriksindstillet til 10 kPa.

Fordele

  • Differenstryk: Holder automatisk differenstrykket i stigrøret eller zonen inden for det indstillede område, også ved delvis belastning.
  • Justerbar indstilling: Differenstrykket ændres på indstillingsskalaen – med uret øger det, mod uret mindsker det.
  • Afspærring og gennemskylning: Indbygget afspærringsfunktion, adskilt fra forindstillingen, samt gennemskylningsfunktion.
  • Rumtemperatur: Danfoss angiver, at stabile trykforhold for radiator- og gulvvarmeventiler giver en mere nøjagtig regulering af rumtemperaturen.

Passer den til dit anlæg?

Bruges til

  • Tostrengs radiatorvarmeanlæg i beboelsesejendomme: Danfoss beskriver ASV som en del af deres tostrengsløsning sammen med termostatiske radiatorventiler med forindstilling.
  • Regulering af differenstrykket i lodrette stigrør eller vandrette løkker, og i gulvvarmeanlæg, hvor hver manifold med forindstilling får et konstant differenstryk fra ASV-PV.
  • Ifølge Danfoss kan ASV også bruges i køleanlæg med variabelt flow, fx ventilatorkonvektorer og kølelofter.

Montering

  • ASV-PV monteres i returløbet med 1 1/4″ indvendigt gevind (Rp 1 1/4), og partnerventilen (fx ASV-BD) i fremløbet. De forbindes med det medfølgende kapillarrør på 1,5 m.
  • Danfoss beskriver to konfigurationer: partnerventil uden for reguleringssløjfen (hele det regulerede trykområde står til rådighed for stigrøret, og flowbegrænsningen sker på hver varme-/køleenhed) eller inden i sløjfen (flowbegrænsning på stigrøret – den konfiguration bruges ifølge Danfoss, når flowbegrænsning på hver enhed ikke er mulig).
  • Medfølger: Isolering (EPP), 1,5 m impulsledning (kapillarrør, G 16 A).
  • Medfølger ikke: Partnerventil (fx ASV-BD) – sælges separat.
Til installatøren
  • Reguleringsform: Automatisk, selvvirkende differenstrykregulering via membran og kapillarrør til partnerventilen. Indstillingen ændres på indstillingsskalaen – med uret øger differenstrykket, mod uret mindsker det.
  • Driftsgrænser: Trykklasse PN 16, prøvetryk 25 bar, differenstryk over ventilen 10–250 kPa (maks. 250 kPa – må ikke overskrides heller ikke ved delvis belastning), medietemperatur 0–120 °C.
  • Opbevaring/transport: -40…70 °C.
  • Afspærring: Ingen synlig lækage ved lukning (ISO 5208). Afspærringsfunktionen er adskilt fra forindstillingen.
  • Montagekrav: Monteres i returløbet; partnerventilen monteres i fremløbet og forbindes med det medfølgende 1,5 m kapillarrør.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvad skal ASV-PV kombineres med?
Danfoss angiver ASV-BD som partnerventil i fremløbet; impulsledningen forbindes fra ASV-BD til ASV-PV.

Hvordan ændrer jeg indstillingen fra fabriksværdien?
Indstillingen ændres på indstillingsskalaen: drej med uret for at øge differenstrykket og mod uret for at mindske det, ifølge Danfoss’ datablad.

Følger impulsledningen med?
Ja, ventilen leveres med 1,5 m kapillarrør (impulsledning) i æsken, ifølge Danfoss’ datablad.

Hvor skal ventilen monteres?
ASV-PV monteres i returløbet, og partnerventilen (fx ASV-BD) monteres i fremløbet; de forbindes med impulsledningen.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeASV-PV 4. generation, automatisk differenstrykregulator (strengregulator)
ModelASV-PV DN 32, 5-25 kPa, indvendigt gevind, med isolering
Danfoss kodenr.003Z5604
DimensionDN 32
TilslutningRp 1 1/4 indvendigt gevind (ISO 7/1)
Kvs6,3 m³/h
Fabriksindstilling10 kPa
Indstillingsområde5–25 kPa
TrykklassePN 16
Differenstryk over ventilen10–250 kPa
Prøvetryk25 bar
Medietemperatur0–120 °C
Opbevarings-/transporttemperatur-40…70 °C
AfspærringslækageIngen synlig lækage (ISO 5208)
Impulsledning1,5 m kapillarrør, medfølger (G 16 A)
IsoleringMed isolering (EPP)
VentilhusMessing
KegleDZR-messing
Membran/O-ringeEPDM
FjederPatenteret tråd
MålL1 95 · L2 121 · L3 206 · L4 184 mm, H 191 mm (ved fabriksindstilling 10 kPa), S 50 mm
Mål, isoleringsboksA 135 · B 145 · C 140 · H 50 mm
Nettovægt2,603 kg
Bruttovægt2,832 kg
Mærke
Varenummer406853610
EAN5710104081632
