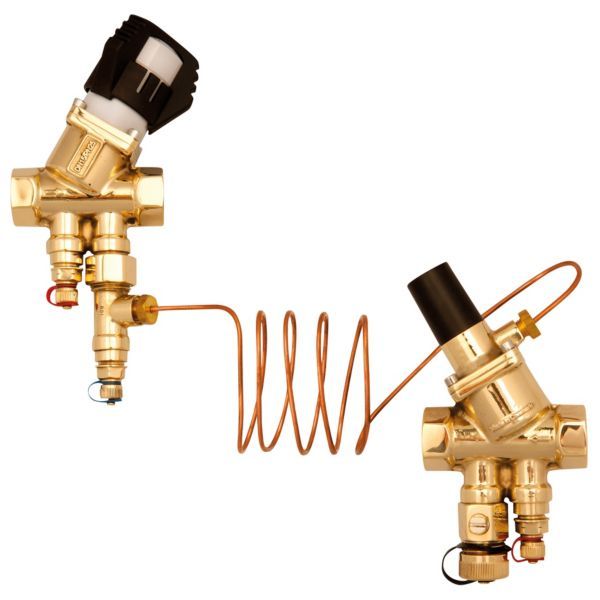

Frese PV-SIGMA Compact differenstrykregulator DN32, muffe/muffe, 20–80 kPa (53-3266)

2.848 kr. inkl. moms

Sæt med differenstrykregulator (PV Compact) og dynamisk strengreguleringsventil (SIGMA Compact), der regulerer flow og differenstryk uafhængigt af hinanden.

  • Sæt: PV-SIGMA Compact DN32 med aftapventil, målenipler, kuglehane og kapillarrør.
  • Differenstryk: Indstilles i området 20–80 kPa.
  • Montering: SIGMA Compact sidder i fremløbet, PV Compact i returløbet.

Levering 1–3 hverdage

Varenummer (SKU): 406765910 Kategori:

Beskrivelse

Frese PV-SIGMA Compact er et dynamisk ventilsystem, der regulerer både flow og differenstryk i varme- og køleanlæg. SIGMA Compact-strengreguleringsventilen monteres i fremløbet og PV Compact-differenstrykregulatoren i returløbet. Denne DN32-udgave har et indstillingsområde for differenstryk på 20–80 kPa og et flowområde på 1.000–5.000 l/h.

Fordele

  • Uafhængig indstilling: Flow og differenstryk kan indstilles hver for sig.
  • Kan efterjusteres: Differenstrykket kan justeres efter installation uden plombering.
  • Tæt lukning: Lækagefri lukkefunktion forhindrer stigende differenstryk, når alle ventiler i anlægget er lukket.
  • Støj: PV Compact fjerner støj, der skyldes for højt differenstryk.
  • Flowbegrænsning: SIGMA Compact begrænser flowet i systemet og forhindrer for stort flow.

Passer den til dit anlæg?

Bruges til

  • Varme- og kølesystemer, hvor både flow og differenstryk i en streng eller kreds skal reguleres dynamisk.
  • Sættet kombinerer den dynamiske SIGMA Compact-strengreguleringsventil i fremløbet og PV Compact-differenstrykregulatoren i returløbet.

Sådan vælger du

Montering

  • SIGMA Compact monteres i fremløbet og PV Compact i returløbet; kapillarrøret følger med.
  • Rørsystemet skal udluftes grundigt for at undgå luftlommer. Glykolblandinger op til 50 % kan bruges, og Frese anbefaler vandbehandling efter VDI 2035.
  • Medfølger: Aftapventil, Målenipler, Kuglehane, Kapillarrør.

Sådan virker den

Designflowet indstilles direkte på SIGMA Compact, og systemets differenstryk indstilles på PV Compact med en nøgle øverst på regulatoren. Flowet kontrolleres ved at måle minimumsdifferenstrykket over SIGMA Compact-ventilen.

Til installatøren
  • Reguleringsform: Designflow indstilles på SIGMA Compact, differenstryk indstilles på PV Compact med en nøgle øverst på regulatoren.
  • Driftsgrænser: Maks. differenstryk 400 kPa, trykklasse PN25 (PN16 ved kuglehane).
  • Vandkvalitet: Vand og glykolblandinger op til 50 % (ethylen og propylen); Frese anbefaler vandbehandling efter VDI 2035.
  • Montering: Rørsystemet skal udluftes grundigt for at undgå luftlommer.

Varianter

Ofte stillede spørgsmål

Hvor monteres de to ventiler?
SIGMA Compact-strengreguleringsventilen monteres i fremløbet og PV Compact-differenstrykregulatoren i returløbet. Kapillarrøret følger med.

Hvordan kontrolleres flowet?
Flowet verificeres ved at måle minimumsdifferenstrykket over SIGMA Compact-ventilen og sammenligne med producentens flowgrafer.

Hvad følger med i sættet?
Ifølge Frese leveres sættet med aftapventil, målenipler, kuglehane og kapillarrør.

Dokumentation

Tekniske data fra producentens officielle materiale (www.frese.eu). Ret til ændringer forbeholdes.

Specifikationer

TypeDynamisk tryk- og flowregulering (PV-SIGMA Compact)
Frese nr.53-3266
DimensionDN32
TilslutningMuffe/muffe
Flowområde1.000–5.000 l/h (0,278–1,389 l/s)
Indstillingsområde differenstryk20–80 kPa
Trykområde20–400 kPa
TrykklassePN25 (PV + SIGMA), PN16 (kuglehane)
Maks. differenstryk400 kPa
Medietemperatur-10…120 °C
MedieVand og glykolblandinger op til 50 % (ethylen og propylen)
VentilhusAfzinkningsbestandigt messing CW602N
DifferenstrykregulatorPPS (40 % glas)
Forindstillingsdel, materialePA6 (20 % glas)
Membran / O-ringeHNBR / EPDM
FjederRustfrit stål
MålL 104 mm × H 110 mm
KapillarrørØ3, L = 1.000 mm
IndholdPV Compact og SIGMA Compact med aftapventil, målenipler, kuglehane og kapillarrør
Mærke
Varenummer406765910
EAN5705564055613
Vægt4,43 kg
