Frese PV SIGMA Compact Reguleringsventil DN15 med trykudtag og aftap

1.757 kr. inkl. moms

Frese PV-SIGMA Compact regulerer både flow og differenstryk i varme- og køleanlæg med to ventiler i ét sæt.

  • Indstillingsområde: 5–30 kPa (Low)
  • Tilslutning: Muffe/muffe

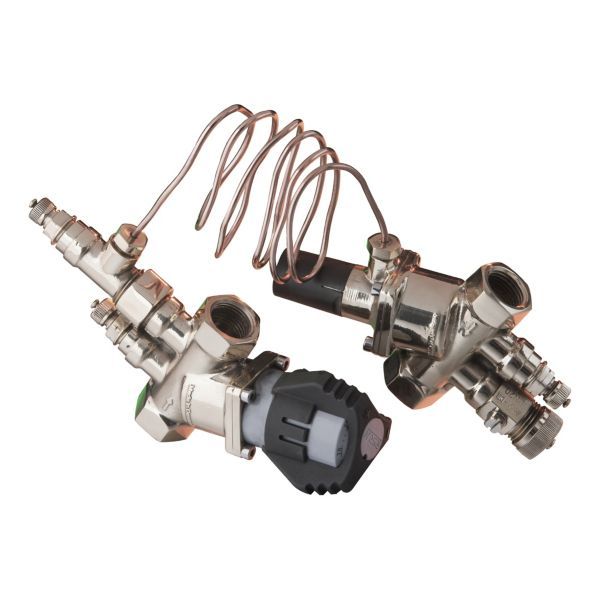

  • To ventiler i ét sæt: SIGMA Compact i fremløbet og PV Compact i returløbet
  • Lukkefunktion: Lækagefri lukkefunktion, der forhindrer stigende differenstryk, når alle ventiler i systemet er fuldt lukkede
  • Medfølger: 2 aftapventiler, målenippel, unioner, afspærring og kapillarrør

Levering 1–3 hverdage

Varenummer (SKU): 406765804 Kategori:

Beskrivelse

Frese PV-SIGMA Compact er et dynamisk ventilsæt, der regulerer både flow og differenstryk i varme- og køleanlæg. SIGMA Compact-strengreguleringsventilen monteres i fremløbet og PV Compact-differenstrykregulatoren i returløbet. Denne DN15-udgave (Low) har indstillingsområde 5–30 kPa og flowområde 50–600 l/h.

Fordele

  • Uafhængig indstilling: Flow og differenstryk kan justeres uafhængigt af hinanden.
  • Forindstilling: Flowet forindstilles på SIGMA Compact og differenstrykket på PV Compact.
  • Efterjustering: Indstillingen af differenstrykket kan justeres efter installation med en nøgle øverst på differenstrykventilen og kræver derfor ikke plombering.
  • Støj fra differenstryk: Frese angiver, at PV Compact eliminerer støj forårsaget af for højt differenstryk, mens SIGMA Compact begrænser flowet i systemet og forhindrer overflow.
  • Ved senere ændringer: Ifølge Frese er der ikke behov for yderligere indregulering, hvis anlæggets design ændres.

Passer den til dit anlæg?

Bruges til

  • Varme- og kølesystemer, hvor både flow og differenstryk i en streng eller kreds skal reguleres dynamisk.
  • Sættet kombinerer den dynamiske SIGMA Compact-strengreguleringsventil i fremløbet og PV Compact-differenstrykregulatoren i returløbet.

Sådan vælger du

Montering

  • Tilslutning: DN15 indvendigt gevind (fremløb (sigma compact) / retur (pv compact)).
  • SIGMA Compact monteres i fremløbet og PV Compact i returløbet; kapillarrøret (Ø3 mm, 1.000 mm) følger med.
  • Rørsystemet skal udluftes grundigt for at undgå luftlommer. Glykolblandinger op til 50 % kan bruges, og Frese anbefaler vandbehandling efter VDI 2035.
  • Medfølger: PV Compact (differenstrykregulator) og SIGMA Compact (strengreguleringsventil), 2 aftapventiler, målenippel og unioner, Afspærringsfunktion og kapillarrør (Ø3 mm, 1.000 mm).
Til installatøren
  • Indstilling af differenstryk: Designflowet bruges som referencepunkt; kredstrykket er i graferne inddelt i 5 kPa-intervaller, og forindstillingen aflæses fra skæringspunktet mellem trykgrafen og den vandrette flowlinje.
  • Indstilling af flow: Forindstillingen for flowet findes på SIGMA Compacts flowgraf for ventilstørrelsen (her DN15 low).
  • Minimum differenstryk: I Freses eget eksempel med designflow 500 l/h på DN15 low kræves 3,0 kPa over PV Compact (ΔPv2) og 11 kPa over SIGMA Compact (ΔPv1); flowet i systemet verificeres ved at måle minimumsdifferenstrykket på SIGMA Compact-ventilen.
  • Materialer: Ventilhus i afzinkningsbestandigt messing CW602N, differenstrykregulator i PPS (40 % glas), forindstilling i PA6 (20 % glas), fjeder i rustfrit stål, membran i HNBR og O-ringe i EPDM.
  • Driftsgrænser: Temperaturområde -10…120 °C og maks. differenstryk 400 kPa.
  • Vandkvalitet: Rørsystemet skal udluftes grundigt for at undgå risiko for luftlommer. Glykolblandinger i enhver opløsning op til 50 % kan anvendes (både ethylen og propylen), og Frese anbefaler behandling af vand iht. VDI 2035.

Varianter

Ofte stillede spørgsmål

Hvor monteres de to ventiler?
SIGMA Compact-strengreguleringsventilen monteres i fremløbet og PV Compact-differenstrykregulatoren i returløbet. Kapillarrøret følger med.

Hvordan kontrolleres flowet?
Flowet verificeres ved at måle minimumsdifferenstrykket over SIGMA Compact-ventilen og sammenligne med producentens flowgrafer.

Kan jeg ændre indstillingen senere, hvis anlægget ændres?
Ja. Differenstrykket kan justeres efter installation med en nøgle øverst på PV Compact, og ifølge Frese kræves der ikke yderligere indregulering, selvom anlæggets design ændres.

Hvilken vandkvalitet skal anlægget have?
Rørsystemet skal udluftes grundigt. Glykolblandinger (ethylen eller propylen) op til 50 % kan bruges, og Frese anbefaler vandbehandling efter VDI 2035.

Dokumentation

Tekniske data fra producentens officielle materiale (www.frese.eu). Ret til ændringer forbeholdes.

Specifikationer

TypeDynamisk tryk- og flowregulering (PV-SIGMA Compact)
Producentens varenr.53-3260
DimensionDN15 Low (LP)
TilslutningMuffe/muffe
Tilslutning (fremløb (sigma compact) / retur (pv compact))DN15 indvendigt gevind
Flowområde50–600 l/h
Indstillingsområde differenstryk5–30 kPa
Trykområde5–400 kPa
TrykklassePN25 (PV+SIGMA) · PN16 (kuglehane)
Maks. differenstryk400 kPa
Medietemperatur-10…120 °C
MedieVand og glykolblandinger op til 50 % (ethylen og propylen)
VentilhusAfzinkningsbestandigt messing CW602N
Differenstrykregulator, materialePPS (40 % glas)
Forindstilling, materialePA6 (20 % glas)
FjederRustfrit stål
MembranHNBR
O-ringeEPDM
KapillarrørØ3 mm, L = 1.000 mm
IndholdPV Compact og SIGMA Compact med 2 aftapventiler, målenippel, unioner, afspærring og kapillarrør
MålL 75, L1 60, H 87, H1 108, H2 82, H3 66, H4 44 mm (se måltegning i databladet)
Mærke
Varenummer406765804
EAN5705564055552
Vægt1,8 kg
