Beskrivelse

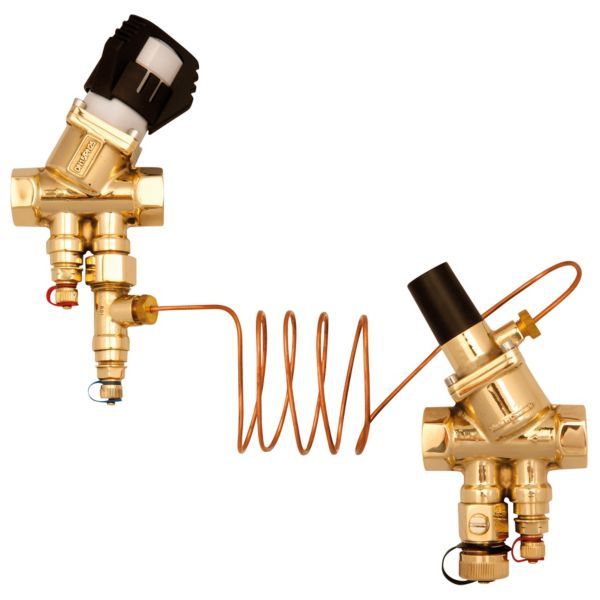

Frese PV-SIGMA Compact er et dynamisk ventilsystem, der regulerer både flow og differenstryk i varme- og køleanlæg. SIGMA Compact-strengreguleringsventilen monteres i fremløbet og PV Compact-differenstrykregulatoren i returløbet. Denne DN25-udgave (Low) har et indstillingsområde for differenstryk på 5–30 kPa og et flowområde på 600–2.100 l/h.
Fordele
- Uafhængig indstilling: Flow og differenstryk indstilles hver for sig, uden at påvirke hinanden.
- Efterjustering: Differenstrykket justeres med en nøgle øverst på regulatoren og kræver ikke plombering.
- Tæt i lukket stilling: Lækagefri lukkefunktion forhindrer stigende differenstryk, når alle ventiler i anlægget er lukket.
- Støj og overflow: PV Compact fjerner støj fra for højt differenstryk, mens SIGMA Compact begrænser flowet og forhindrer overflow.
- Indregulering: Frese angiver, at der ikke er behov for yderligere indregulering, hvis anlæggets design ændres.
Passer den til dit anlæg?
Bruges til
- Varme- og kølesystemer, hvor både flow og differenstryk i en streng eller kreds skal reguleres dynamisk.
- Sættet kombinerer den dynamiske SIGMA Compact-strengreguleringsventil i fremløbet og PV Compact-differenstrykregulatoren i returløbet.
Sådan vælger du
- Denne variant: PV-SIGMA Compact DN25 (Low), differenstryk 5–30 kPa, flowområde 600–2.100 l/h.
- PV-SIGMA Compact DN15 (Low) – 5–30 kPa, 50–600 l/h
- PV-SIGMA Compact DN20 (Low) – 5–30 kPa, 100–1.000 l/h
- PV-SIGMA Compact DN32 – 20–80 kPa, 1.000–5.000 l/h
- Vælg størrelse efter anlæggets dimensionerende flow og ikke efter rørdimensionen.
Montering
- SIGMA Compact monteres i fremløbet og PV Compact i returløbet; kapillarrøret følger med.
- Muffe/nippel til rørtilslutning fører Frese som tilbehør (Frese nr. 38-5024 til DN25).
- Rørsystemet skal udluftes grundigt for at undgå luftlommer. Glykolblandinger op til 50 % kan bruges, og Frese anbefaler vandbehandling efter VDI 2035.
- Medfølger: Aftapventil, Målenippel, Kuglehane (afspærring), Kapillarrør, Ø3 mm × 1000 mm.
Til installatøren
- Montering: SIGMA Compact monteres i fremløbet og PV Compact i returløbet. Designflowet indstilles på SIGMA Compact, differenstrykket på PV Compact; flowet kontrolleres ved at måle minimumsdifferenstrykket over SIGMA Compact-ventilen.
- Tilslutning: muffe/muffe. Frese fører muffe/nippel til rørtilslutning som tilbehør med eget nummer (Frese nr. 38-5024 til DN25).
- Driftsgrænser: trykklasse PN25 (PV + SIGMA), PN16 (kuglehane), maks. differenstryk 400 kPa, medietemperatur -10…120 °C.
- Medie: vand og glykolblandinger (ethylen og propylen) op til 50 %. Frese anbefaler vandbehandling efter VDI 2035, og rørsystemet skal udluftes grundigt for at undgå luftlommer.
- Afspærring: Frese SIGMA Compact har afspærringsfunktion i flowretningen.
Se alle tekniske specifikationer →
Varianter
- Frese PV-SIGMA Compact DN15 (Low) – 5–30 kPa, 50–600 l/h
- Frese PV-SIGMA Compact DN20 (Low) – 5–30 kPa, 100–1.000 l/h
- Frese PV-SIGMA Compact DN32 – 20–80 kPa, 1.000–5.000 l/h
Ofte stillede spørgsmål
Hvor monteres de to ventiler?
SIGMA Compact-strengreguleringsventilen monteres i fremløbet og PV Compact-differenstrykregulatoren i returløbet. Kapillarrøret følger med.
Hvordan kontrolleres flowet?
Flowet verificeres ved at måle minimumsdifferenstrykket over SIGMA Compact-ventilen og sammenligne med producentens flowgrafer.
Hvad følger med i sættet?
Frese angiver aftapventil, målenippel, kuglehane og kapillarrør sammen med PV Compact og SIGMA Compact. Muffe/nippel til rørtilslutning fører Frese som tilbehør med eget nummer (38-5024 til DN25).
Dokumentation
Tekniske data fra producentens officielle materiale (www.frese.eu). Ret til ændringer forbeholdes.
