Beskrivelse

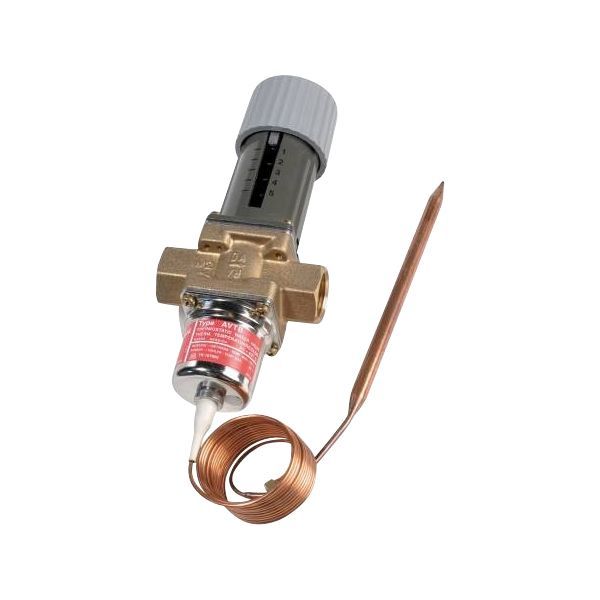

Danfoss AVTB er en selvvirkende temperaturregulator, der bruges til automatisk regulering af vandtemperaturen i fx varmtvandsbeholdere og varmevekslere – uden strøm eller ekstern styring. Regulatoren lukker ved stigende temperatur, så vandet holdes på den indstillede temperatur. Denne udgave er DN 15 med 1/2″ indvendigt gevind (Rp 1/2), kvs 1,9 m³/h og indstillingsområde 20–60 °C.
Fordele
- Automatisk regulering: Lukker selv ved stigende temperatur – ingen strøm eller ekstern styring nødvendig.
- Reaktionstid: 3 sekunder ved åbning og lukning.
- Komplet regulator: Reguleringsventil, termostatisk aktuator og håndtag i én enhed, inklusive følerpakdåse.
- Montage: Kan monteres i vilkårlig position, med flow i den indstøbte pils retning.
- Ventilhus og sæde: Messing MS 58 med ventilsæde i Cr Ni-stål.
Passer den til dit anlæg?
Bruges til
- Automatisk regulering af vandtemperaturen i varmtvandsbeholdere, varmevekslere, olieforvarmere og lignende, uden strøm eller ekstern styring.
- Cirkulationsvand i fjernvarme- og fjernkøleanlæg samt glykolholdigt vand op til 30 %.
Sådan vælger du
- Denne variant: AVTB DN 15, 20–60 °C, Rp 1/2 indvendigt gevind, kvs 1,9 m³/h.
- Samme størrelse, udvendigt gevind (G 3/4 A): AVTB DN 15, 20–60 °C
- Større dimension, samme indstillingsområde: AVTB DN 20, 20–60 °C, Rp 3/4
- Andet temperaturområde, indvendigt gevind: AVTB DN 15, 30–100 °C, Rp 1/2
Montering
- Kan monteres i vilkårlig position med flow i den indstøbte pils retning.
- Skal altid monteres i returledningen, hvor systemtemperaturen er varmere end ventilhuset (føler, varmere).
- Isoleringsbrikker er monteret på produktet fra fabrikken. Er regulatoren monteret i returledningen fra en vandvarmeveksler til brugsvand – hvor returtemperaturen i visse perioder nærmer sig følertemperaturen – anbefaler Danfoss at installere isoleringsskiven 003N4022.
- Dykrøret til føleren er tilbehør og bestilles separat. Gevind- og svejsenipler er også tilbehør.
- Medfølger: Termostatisk aktuator med føler Ø 9,5 × 180 mm og 2 m kapillarrør, Følerpakdåse (regulatoren er en komplet styring), Fabriksmonterede isoleringsbrikker.
- Medfølger ikke: Dykrør til føleren (tilbehør), Gevind- eller svejsenipler.
Til installatøren
- Reguleringsform: Selvvirkende termostatisk regulering (ingen el-tilslutning). Temperaturføleren er en lille sensor, Ø 9,5 × 180 mm.
- Reguleringshastighed: Danfoss angiver indstillingsområdet 20–60 °C som et hurtigt reguleringssystem.
- Driftsgrænser: Trykklasse PN 16, maks. differenstryk 10 bar, medietemperatur 2–130 °C, medietemperatur ved føler maks. 90 °C.
- Vandkvalitet: pH i mediet mellem 7 og 10; medie er cirkulationsvand, glykolholdigt vand op til 30 % accepteret.
- Omgivelser: 0–70 °C i drift, -20…50 °C under transport.
- Montagekrav: Altid i returledningen med føleren varmere end ventilhuset. Isoleringsskiven 003N4022 kan være nødvendig ved brugsvandsveksler (se montering).
- Service: Termostatisk aktuator og reparationssæt fås som reservedele til AVTB.
Se alle tekniske specifikationer →
Varianter
- AVTB DN 15, 20–60 °C, G 3/4 A (udvendigt gevind)
- AVTB DN 20, 20–60 °C, G 1 A (udvendigt gevind)
- AVTB DN 25, 20–60 °C, G 1 1/4 A (udvendigt gevind)
- AVTB DN 20, 20–60 °C, Rp 3/4 (indvendigt gevind)
- AVTB DN 25, 20–60 °C, Rp 1 (indvendigt gevind)
- AVTB DN 15, 30–100 °C, Rp 1/2 (indvendigt gevind)
Tilbehør
Danfoss følerlomme 182 mm RAVI, RAV samt AVTB498 kr. inkl. moms+
Danfoss Isoleringsring 003n402200213 kr. inkl. moms+
Danfoss gevindnipler, DN 15, G 3/4 omløber x R 1/2 udvendigt gevind, 2 stk. (003H6902)258 kr. inkl. moms+
Ofte stillede spørgsmål
Følger der et dykrør med til føleren?
Nej. Regulatoren er en komplet styring inkl. følerpakdåse, men dykrøret er tilbehør og bestilles separat, ifølge Danfoss’ datablad.
Hvor skal regulatoren monteres?
AVTB 20–60 skal altid monteres i returledningen, med føleren placeret, hvor systemtemperaturen er varmere end ventilhuset, ifølge Danfoss’ datablad.
Skal jeg bruge strøm eller en styring?
Nej. AVTB er selvvirkende og lukker automatisk ved stigende temperatur – der er ingen el-tilslutning.
Skal jeg bruge isoleringsskiven 003N4022?
Danfoss skriver, at isoleringsbrikker er monteret på produktet fra fabrikken. Samme datablad anbefaler at installere isoleringsskiven 003N4022, hvis regulatoren sidder i returledningen fra en vandvarmeveksler til brugsvand.
Dokumentation
- Datablad AVTB PDF · 958 KB
- Datablad Temperaturregulatorer, AVTB PDF · 1,4 MB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
