Beskrivelse

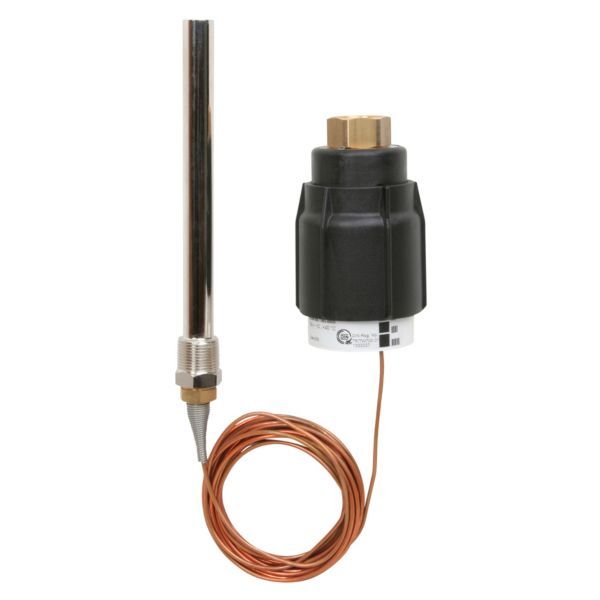

Danfoss AVT er en termostatisk aktuator, der sammen med en Danfoss-ventil (fx VG/VGF) danner en selvvirkende, proportional temperaturregulator til varmt brugsvand, fx varmtvandsbeholdere, beholderladesystemer og brugsvandsvekslere. Denne udgave har indstillingsområde 35–70 °C, føler Ø16 × 255 mm og 4 m kapillarrør, og tilslutningen til føleren er 3/4″ udvendigt gevind (konisk), R 3/4. Den lukker ved stigende temperatur og kræver ingen strømforsyning.
Fordele
- Selvvirkende: Regulerer brugsvandstemperaturen uden strøm eller ekstern styring – aktuatoren lukker ventilen, når temperaturen stiger.
- Til brugsvandsvekslere: Danfoss angiver versionen med 255 mm føler til brugsvandsvekslere.
- Afstand til føleren: Kapillarrøret er 4 m, så føleren kan sidde et stykke fra ventilen.
- Typetestet: Regulatoren er typetestet efter EN 14597 og kan kombineres med sikkerhedstemperaturovervågning STM og sikkerhedstemperaturbegrænser STL.
Passer den til dit anlæg?
Bruges til
- Sammen med en Danfoss VG- eller VGF-ventil danner AVT en selvvirkende proportional temperaturregulator, udviklet specielt til varmt brugsvandsanlæg: varmtvandsbeholdere, beholderladesystemer og brugsvandsvekslere.
- Danfoss: regulatoren kan også bruges i blandesløjfer og rumopvarmningssystemer.
Sådan vælger du
- Denne variant: AVT, indstillingsområde 35–70 °C, føler 255 mm, uden dyklomme. Danfoss nævner versionen med 255 mm føler til brugsvandsvekslere.
- AVT -10–40 °C
- AVT 40–90 °C
- Ventilen bestilles separat, fx Danfoss VG 25, kvs 8,0, G 1 1/4 A
Montering
- Tilslutning: 3/4" udvendigt gevind (konisk) (R 3/4) (føler/dyklomme).
- Føleren placeres, så medietemperaturen måles direkte og uden forsinkelse, og den skal være nedsænket i mediet i hele sin længde.
- Kapillarrøret må ikke drejes eller bøjes skarpt (min. bukkeradius 50 mm).
- Rørsystemet rengøres før montering.
- Føleren skrues i med 3/4″ udvendigt gevind (konisk), R 3/4 – denne udgave leveres uden dyklomme.
- Medfølger ikke: Dyklomme, Ventil (VG/VGF bestilles separat).
Til installatøren
- Driftsgrænser: Maks. temperatur ved føler 120 °C, omgivelsestemperatur 0–70 °C, transport -20…50 °C.
- Materialer: Føler og kapillarrør i kobber (mat.nr. 2.0090).
- Forstærkning: Ks 0,7 mm/°K.
- Placering af føler: Nedsænket i mediet i hele sin længde, så temperaturen måles direkte og uden forsinkelse.
- Montering: Kapillarrøret må ikke drejes eller bøjes skarpt (min. bukkeradius 50 mm); rørsystemet rengøres før montering.
Se alle tekniske specifikationer →
Varianter
Ofte stillede spørgsmål
Kan dyklomme 065-4416/065-4417 bruges?
Nej. Danfoss angiver, at dyklommerne 065-4416 og 065-4417 ikke passer til AVT 065-0604, 065-0605, 065-0606 og 065-0607.
Hvilken ventil skal den bruges sammen med?
Sammen med en Danfoss VG- eller VGF-ventil danner AVT en selvvirkende, proportional temperaturregulator.
Hvorfor lukker den ved stigende temperatur?
AVT er en termostatisk aktuator, der lukker ventilen ved stigende temperatur for at holde brugsvandet på det indstillede niveau uden ekstern strøm eller styring.
Følger der en dyklomme med?
Nej. Denne udgave (065-0605) leveres uden dyklomme.
Dokumentation
- Datablad Motorventiler, AVT / VG (F) PDF · 1,9 MB
- Driftsvejledning AVT PDF · 2,8 MB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
