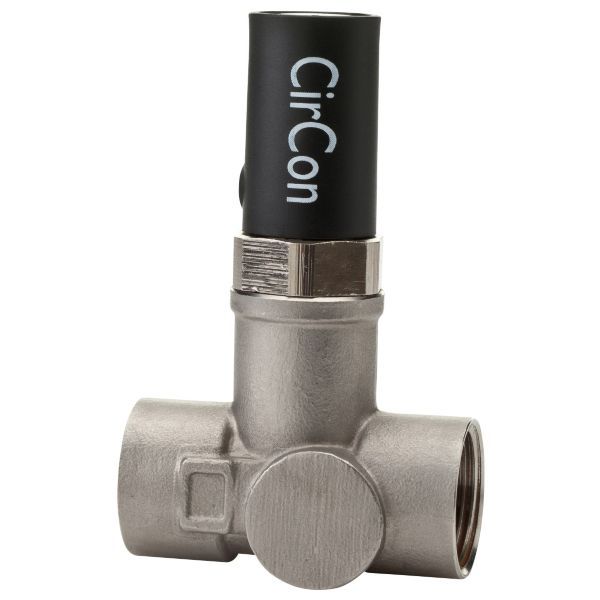

Frese Circon termostatisk brugsvandsventil muffe-muffe AISI 316 DN20 inkl Isoleringskappe

887 kr. inkl. moms

Termostatisk cirkulationsventil CirCon DN20 til varmt brugsvand med cirkulation, der regulerer temperaturen automatisk.

  • Indstilling: trinløs mellem 37 °C og 65 °C.
  • Trykudtag: Frese anbefaler bundhane i rustfrit stål på begge sider af den kritiske ventil (tilbehør).
  • Isoleringskappe: medfølger som standard, mod varmetab.

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 406869206 Kategori:

Beskrivelse

Frese CirCon DN20 er en termostatisk reguleringsventil til varmt brugsvandsanlæg med cirkulation. Den regulerer automatisk temperaturen i cirkulationsledningen og sikrer termisk balance i hele anlægget. Temperaturen indstilles trinløst mellem 37 °C og 65 °C, og ventilen er fabriksindstillet til 52,5 °C.

Fordele

  • Materiale: alle vandberørte dele i rustfrit stål AISI 316.
  • Varmetab: leveres med isoleringskappe som standard.
  • Tilkalkning: termoelementet ligger tørt uden for vandstrømmen, uden risiko for tilkalkning.
  • Service: termostatelementet kan afmonteres uden at afspærre for vandet, så ventilen kan motioneres.
  • Kalibrering: hver ventil er individuelt kalibreret, og et indbygget forstørrelsesglas i hætten gør indstillingen let at læse.

Passer den til dit anlæg?

Bruges til

  • Termostatisk reguleringsventil til brugsvandsanlæg med cirkulation; den regulerer temperaturen i cirkulationsledningen automatisk og sikrer termisk balance i hele anlægget.

Sådan vælger du

Montering

  • Tilslutning: DN20 indvendigt gevind (ind / ud).
  • Monteres i cirkulationsledningen på den streng, ventilen skal regulere.
  • Leveres indstillet til 52,5 °C og justeres med en skruetrækker under hætten.
  • Frese anbefaler trykudtag på begge sider af den kritiske ventil, til måling af differenstrykket.
  • Medfølger: Isoleringskappe.
Til installatøren
  • Funktion: ventilen åbner, når cirkulationsvandet er koldere end den indstillede temperatur, og lukker, når det er varmere.
  • Åbnings-Kv: Kv-værdien stiger med differencen mellem indstillet temperatur og vandtemperatur, fra 0 ved ΔT 0 °C til maks. 1,10 m³/h.
  • Nøjagtighed: ± 2 °C ved differenstryk under 100 kPa; P-bånd 10 °C (Xp = 10 K).
  • Anbefalet differenstryk: 3–10 kPa, maks. 100 kPa.
  • Dimensionering: CirCon dimensioneres efter varmetabet på den cirkulationsledning, hvor den er placeret.
  • Godkendelse: WRAS.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvad er fabriksindstillingen?
CirCon leveres indstillet til 52,5 °C og kan indstilles trinløst mellem 37 °C og 65 °C.

Hvad er forskellen på CirCon og TemCon?
TemCon har et by-pass uden om den termiske del, så der kan gennemskylles for pasteurisering. CirCon har ikke by-pass.

Hvordan måles differenstrykket?
Producenten anbefaler trykudtag på begge sider af den kritiske ventil, fx Frese bundhane i rustfrit stål (VVS nr. 407109.234).

Dokumentation

Tekniske data fra producentens officielle materiale (www.frese.eu). Ret til ændringer forbeholdes.

Specifikationer

TypeTermostatisk cirkulationsventil til varmt brugsvand (CirCon)
Producentens varenr.47-2821
DimensionDN20 muffe/muffe
Temperaturskala37–65 °C
Fabriksindstilling52,5 °C
Nøjagtighed± 2 °C (ved differenstryk under 100 kPa)
P-bånd10 °C (Xp = 10 K)
Maks. Kv-værdi1,10 m³/h
Anbefalet differenstryk3–10 kPa
Maks. differenstryk100 kPa
TrykklassePN 10
MedietemperaturMaks. 100 °C
VentilhusRustfrit stål AISI 316
FjedreRustfrit stål AISI 304
O-ringeEPDM
ElementVoks
PlastdelePOM, ABS, PC
IsoleringskappeEPP (maks. 80 °C), medfølger
GodkendelseWRAS
Nettovægt0,37 kg
Tilslutning (ind / ud)DN20 indvendigt gevind
Mærke
Varenummer406869206
EAN5705564052629
