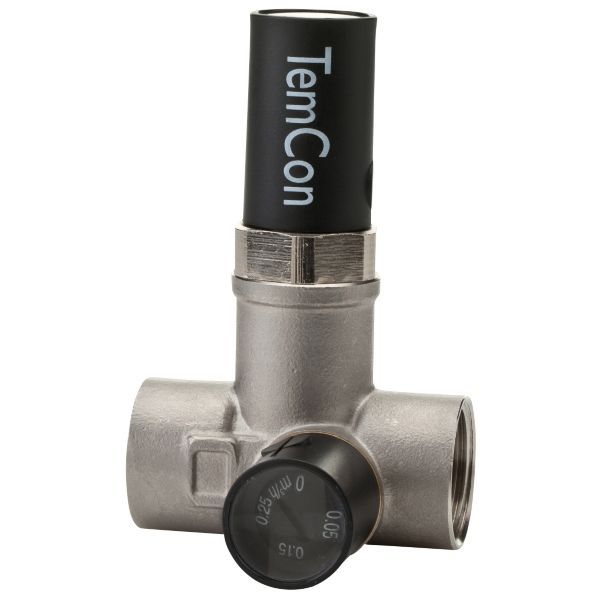

Frese Temcon termostatisk brugsvandsventil muffe-muffe AISI 316 DN15 inkl Isoleringskappe

1.172 kr. inkl. moms

Frese TemCon er en termostatisk cirkulationsventil til varmt brugsvand, der automatisk regulerer temperaturen i cirkulationsledningen.

  • Dimension: DN15, muffe/muffe
  • Indstilling: Trinløs mellem 37 og 65 °C
  • By-pass: Indbygget, til pasteurisering
  • Materiale: Rustfrit stål, inkl. isoleringskappe

Levering 1–3 hverdage

Varenummer (SKU): 406890204 Kategori:

Beskrivelse

Frese TemCon DN15 er en termostatisk reguleringsventil til varmt brugsvand med cirkulation. Den regulerer automatisk temperaturen i cirkulationsledningen og sikrer termisk balance i hele anlægget. Temperaturen indstilles trinløst mellem 37 °C og 65 °C. Et by-pass uden om den termiske del gør TemCon velegnet til anlæg, hvor der pasteuriseres mod legionella ved 70–80 °C.

Fordele

  • Rustfrit stål: Alle vandberørte dele er i AISI 316.
  • Mindre varmetab: Leveres med isoleringskappe.
  • Termoelement: Ligger tørt uden for vandstrømmen, uden risiko for tilkalkning, og kan afmonteres uden at afspærre vandet.
  • Kalibrering: Hver ventil er individuelt kalibreret, og et forstørrelsesglas i hætten letter aflæsningen.
  • Pasteurisering: By-pass til højtemperaturdrift ved 70–80 °C, manuelt eller med aktuatorkit via CTS-anlægget.

Passer den til dit anlæg?

Bruges til

  • Termisk indregulering af varmt brugsvand med cirkulation: ventilen regulerer automatisk temperaturen i cirkulationsledningen og sikrer termisk balance i hele anlægget.
  • TemCon har by-pass uden om den termiske del og er derfor egnet til anlæg, hvor der pasteuriseres mod legionella ved 70–80 °C.

Sådan vælger du

  • Denne variant: TemCon DN15, muffe/muffe, 37–65 °C (fabriksindstilling 57 °C).
  • Større: TemCon DN20
  • Uden by-pass: CirCon DN15
  • Uden indregulering bliver vandet i de fjerneste cirkulationskredse ikke varmt nok, mens de nærmeste får for meget flow.

Montering

Sådan virker den

Er ventilen fx indstillet til 50 °C, åbner den, når cirkulationsvandet er koldere, og lukker, når det er varmere. Indstillingen ændres med en skruetrækker under hætten.

By-passet kan indstilles manuelt til Kv 0,0–0,3 eller udstyres med et aktuatorkit, så CTS-anlægget kan åbne det ved højtemperaturdrift.

Til installatøren
  • Funktion: Er ventilen fx indstillet til 50 °C, åbner den, når cirkulationsvandet er koldere, og lukker, når det er varmere.
  • Indstillingsområde: 37–65 °C, fabriksindstilling 57 °C, nøjagtighed ± 2 °C (ved differenstryk under 100 kPa), P-bånd 10 °C (Xp = 10K).
  • By-pass: Kan indstilles manuelt til Kv 0,0–0,3, eller udstyres med et aktuatorkit, så CTS-anlægget kan åbne det ved højtemperaturdrift (fast Kv 0,3).
  • Driftsgrænser: Maks. differenstryk 100 kPa (anbefalet 3–10 kPa), maks. temperatur 100 °C, trykklasse PN10.
  • Måling af differenstryk: Producenten anbefaler trykudtag på begge sider af den kritiske ventil, fx Frese bundhane i rustfrit stål.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvad er fabriksindstillingen?
TemCon leveres indstillet til 57 °C og kan indstilles trinløst mellem 37 °C og 65 °C.

Hvad er forskellen på CirCon og TemCon?
TemCon har et by-pass uden om den termiske del, så der kan gennemskylles med 70–80 °C varmt vand ved pasteurisering. CirCon har ikke by-pass.

Hvordan måles differenstrykket?
Producenten anbefaler trykudtag på begge sider af den kritiske ventil, fx Frese bundhane i rustfrit stål (VVS nr. 407109.234).

Dokumentation

Tekniske data fra producentens officielle materiale (www.frese.eu). Ret til ændringer forbeholdes.

Specifikationer

TypeTermostatisk cirkulationsventil til varmt brugsvand (TemCon)
ModelTemCon
Producentens varenr.47-2890
DimensionDN15, muffe/muffe
TilslutningDN15 indvendigt gevind i begge ender
KvsMaks. 1,10 m³/h (fuldt åben, ved ΔT 10 °C over indstillingen)
Indstillingsområde37–65 °C
Fabriksindstilling57 °C
Nøjagtighed± 2 °C (ved differenstryk under 100 kPa)
P-bånd10 °C (Xp = 10K)
By-passManuelt indstilleligt, Kv 0,0–0,3, rustfrit stål AISI 316
Kv-værdi, fuldt åbent by-pass0,3 m³/h
TrykklassePN10
Anbefalet differenstryk3–10 kPa
Maks. differenstryk100 kPa
MedietemperaturMaks. 100 °C
MedieVarmt brugsvand med cirkulation
VentilhusRustfrit stål AISI 316
FjedreRustfrit stål AISI 304
ElementVoks
PlastdelePOM, ABS, PC
PakningEPDM (O-ringe)
IsoleringskappeEPP, maks. 80 °C, medfølger
GodkendelseWRAS, DVGW
Nettovægt0,46 kg
Mærke
Varenummer406890204
EAN5705564052643
