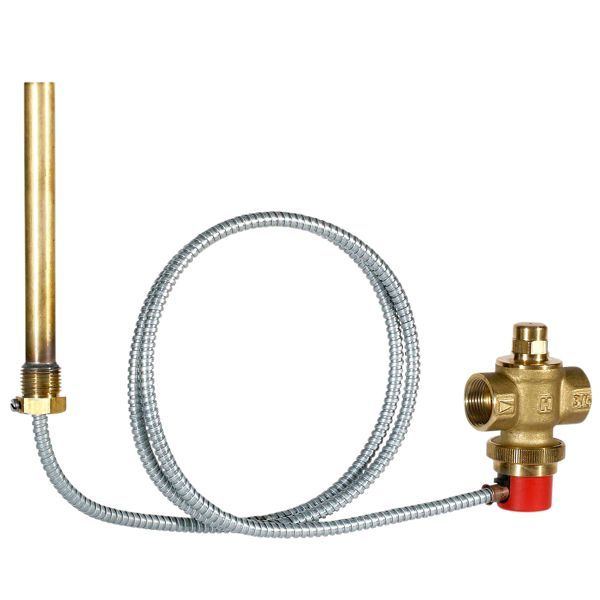

Honeywell TS131-3/4A termisk afløbssikring, 95 °C, Rp 3/4”, kapillarrør 1300 mm

604 kr. inkl. moms

Denne termiske afløbssikring leder vand fra kedlen, hvis fremløbstemperaturen bliver for høj, så en kraftig temperaturstigning i varmekilden forhindres.

  • Åbningstemperatur: 95 °C
  • Tilslutning: 3/4″ indvendigt gevind (Rp 3/4)
  • Sikkerhed: Dykrør med dobbelt temperaturføler og testfunktion

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 451050006 Kategori:

Beskrivelse

Honeywell/Resideo TS131-3/4A er en selvvirkende termisk afløbssikring til varmeanlæg efter EN 12828. Ventilen styres af varmekildens fremløbstemperatur og åbner ved 95 °C, hvor den leder vand ud af varmekilden eller kølespiralen, så en kraftig temperaturstigning i varmekilden forhindres. Den har 3/4″ indvendigt gevind (Rp 3/4), dykrør med dobbelt føler og 1300 mm kapillarrør.

Fordele

  • Dobbelt føler: Dykrøret har to temperaturfølere.
  • Kan testes: Ventilen har en indbygget testfunktion.
  • Kapillarrør: Beskyttet af en stålkappe mod knæk.
  • Afprøvet konstruktion: Trykaflastet opbygning, testet efter EN 14597.

Passer den til dit anlæg?

Bruges til

  • Fastbrændsels- og kombikedler med indbygget vandvarmer eller kølespiral i lukkede varmeanlæg efter EN 12828, op til 100 kW.

Sådan vælger du

  • Denne variant: TS131-3/4A, 95 °C, kapillarrør 1300 mm. Med 4000 mm kapillarrør hedder varianten TS131-3/4B.

Montering

  • Tilslutningen er 3/4″ indvendigt gevind (Rp 3/4).
  • Ventilen kan monteres før kedlens indbyggede varmeveksler (veksleren forbliver tør i normal drift og fyldes, når ventilen åbner) eller efter kedlen ved det varme vand-udtag (ventilen lukker udtaget og åbner for at tømme det opvarmede vand ud og erstatte det med koldt vand).
  • Udblæsningsledningen skal være tilstrækkeligt dimensioneret, og dens åbning skal være fri og let at overvåge.
  • Sørg for, at ingen personer kan komme i fare, når ventilen blæser af.
  • Ventil og føler skal monteres forsigtigt, så kapillarrøret ikke beskadiges.
Til installatøren
  • Reguleringsmetode: Selvvirkende – fjederbelastet ventil med temperaturføler, der virker på et bælgsystem; når fremløbstemperaturen når åbningstemperaturen, overstiger bælgkraften fjederkraften, og ventilen åbner.
  • Installationsafstand: Maks. 10 × DN ifølge DIN 1988-100.
  • kvs-værdi: 3 m³/h med 2 intakte følersystemer og 2,1 m³/h med 1 intakt følersystem, ved Δp 1 bar og 110 °C medietemperatur.
  • Kapacitet: 2.800 kg/h vand ved Δp 1 bar (tilløbstryk 5 bar, afløbstryk 4 bar, 110 °C medietemperatur, 1 kapillarrør).
  • Eftersyn: Kræver regelmæssig inspektion og vedligehold efter EN 806-5.
  • Materialer: Dykrør, hus og ventilstempel i messing; fjeder i fjederstål; dobbelt temperaturføler med kapillarrør i kobber; tætninger i varmebestandigt elastomer.

Ofte stillede spørgsmål

Erstatter den sikkerhedsventilen?
Nej. Den termiske afløbssikring erstatter ikke sikkerhedsventilen i koldtvandstilgangen til vandvarmeren.

Skal den efterses?
Ja, ventilen kræver regelmæssig inspektion og vedligehold efter EN 806-5.

Hvad betyder 3/4A i navnet?
3/4 er tilslutningsstørrelsen (Rp 3/4″), og A står for kapillarrøret på 1300 mm. Med 4000 mm kapillarrør hedder varianten TS131-3/4B.

Ved hvilken temperatur åbner ventilen?
Ved 95 °C i fremløbet.

Hvor meget vand kan den aflede?
2.800 kg/h vand ved et trykfald på 1 bar (tilløbstryk 5 bar, afløbstryk 4 bar, 110 °C medietemperatur, 1 kapillarrør).

Dokumentation

Tekniske data fra producentens officielle materiale (resideo.com). Ret til ændringer forbeholdes.

Specifikationer

TypeTermisk afløbssikring (temperature relief valve)
ModelTS131-3/4A
Producentens varenr.TS131-3/4A
Tilslutning3/4" indvendigt gevind (Rp 3/4, DIN EN 10226)
Dykrør1/2" udvendigt gevind (G 1/2, ISO 228), messing
Åbningstemperatur95 °C
Kapillarrør1300 mm, beskyttet af stålkappe
Maks. driftstryk10 bar
Maks. omgivelsestemperatur70 °C
VarmeanlægMaks. 100 kW (EN 12828)
Kapacitet2.800 kg/h vand ved Δp 1 bar (tilløbstryk 5 bar, afløbstryk 4 bar, 110 °C medietemperatur, 1 kapillarrør)
MedieDrikkevand
Kvs3 m³/h (2 intakte følersystemer) / 2,1 m³/h (1 intakt følersystem), ved Δp 1 bar, 110 °C medietemperatur
Hus, ventilstempelMessing
FjederFjederstål
TemperaturfølerDobbelt, kobber, med kapillarrør
TætningerVarmebestandigt elastomer
Dimensioner H / h1 / h2 / L152 / 98,5 / 40 / 62 mm
Nettovægt0,76 kg
StandardEN 12828, afprøvet iht. EN 14597
Mærke
Varenummer451050006
EAN4019837109974
