Danfoss AVTB termostatisk aktuator 20-60 °C, 2 m kapillarrør, 003N0130

1.771 kr. inkl. moms

Termostatisk aktuator (serviceelement) til Danfoss AVTB-temperaturregulatorer med indstillingsområde 20–60 °C, til udskiftning af aktuatoren på en AVTB.

  • Reservedel: Udskifter den termostatiske aktuator på en Danfoss AVTB (ventilhuset medfølger ikke).
  • Føler: Kobberføler på kapillarrør i kobber, monteres i AVTB’s ventilhus.
  • Tilslutning: Udvendigt gevind til montering i ventilhuset (mål i specifikationerne).

Levering 1–3 hverdage

Varenummer (SKU): 451019190 Kategori:

Beskrivelse

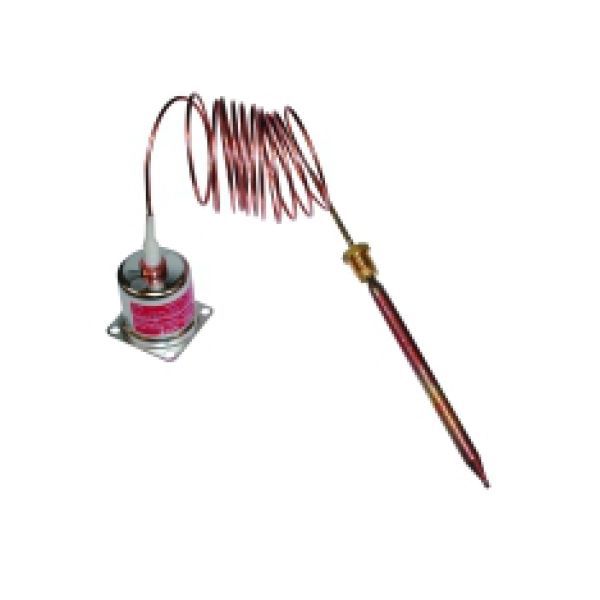

Elementet er en termostatisk aktuator (serviceelement) til Danfoss AVTB, der bruges som reservedel, når den termostatiske del af en AVTB-regulator skal udskiftes. Det består af en bælg, et kapillarrør og en føler, og passer til AVTB med indstillingsområde 20–60 °C. Føleren måler Ø9,5 × 180 mm og sidder på et 2 m kapillarrør i kobber, og følertilslutningen er et udvendigt gevind, M14x1/R1/2 akt. (DIN 2999).

Fordele

  • Original Danfoss-reservedel: Kodenr. 003N0130 fra AVTB-databladets reservedelsliste.
  • Indstillingsområde: 20–60 °C.
  • Nøjagtig pasform: Følerens mål og kapillarrørets længde er som på den originale AVTB-aktuator med dette indstillingsområde.
  • Tidskonstant: 3 sekunder.
  • Materiale: Føler og kapillarrør i kobber.

Passer den til dit anlæg?

Bruges til

  • Reservedel til Danfoss AVTB temperaturregulatorer med indstillingsområde 20–60 °C, når den termostatiske aktuator skal udskiftes.

Sådan vælger du

Montering

  • AVTB (20–60 °C) skal altid monteres i returledningen, og føleren skal sidde, hvor systemtemperaturen er varmere end ventilhuset.
  • Følertilslutning: udvendigt gevind M14x1/R1/2 akt. (DIN 2999), monteres i AVTB’s ventilhus.
  • Medfølger ikke: Følerlomme (dykrør) – bestilles separat som tilbehør, Isoleringsskive 003N4022 – bestilles separat ved behov.
Til installatøren
  • Udskiftning: aktuatoren kan skiftes som reservedel, når bælg, impulsledning eller føler i den termostatiske del er defekt.
  • Følerfyldning: butan (R600, C4H10).
  • Driftsgrænser: maks. 90 °C ved føleren og 0–70 °C omgivelsestemperatur. Transport/opbevaring: -20…50 °C.
  • Isoleringsskive: ved montering i returledningen fra en brugsvandsveksler, hvor returtemperaturen i perioder nærmer sig følertemperaturen, anbefaler Danfoss at montere isoleringsskiven 003N4022 mellem aktuator og ventilhus.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvad er følerfyldningen i aktuatoren?
Butan (R600, C4H10), ifølge Danfoss’ datablad for AVTB i indstillingsområdet 20–60 °C.

Følger følerlommen (dykrøret) med aktuatoren?
Nej. Følerlommen er en selvstændig del, der skal bestilles separat – vi fører ‘Følerlomme 1/2″ i messing, 182 mm (AVTB/RAVI)’ som tilbehør.

Skal der bruges en isoleringsskive?
Det kan være nødvendigt: hvis denne aktuator (20–60 °C) monteres i returledningen fra en brugsvandsveksler, hvor returtemperaturen i perioder nærmer sig følertemperaturen, anbefaler Danfoss at montere isoleringsskiven 003N4022 mellem aktuator og ventilhus.

Passer aktuatoren til min gamle AVTB?
Aktuatoren har indstillingsområde 20–60 °C, føler Ø9,5 × 180 mm og 2 m kapillarrør – samme mål som den oprindelige aktuator med kodenr. 003N0130 (VVS-nr. 451019190).

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeAVTB termostatisk aktuator (serviceelement)
Danfoss kodenr.003N0130
Temperaturindstillingsområde20–60 °C
FølerØ9,5 × 180 mm, kobber (mat.nr. 2.0090)
Kapillarrør2 m, kobber (mat.nr. 2.0090)
FølerfyldningButan (R600, C4H10)
Maks. temperatur ved føler90 °C
Omgivelsestemperatur0…70 °C
Transport-/opbevaringstemperatur-20…50 °C
Tidskonstant3 sek.
FølertilslutningM14x1/R1/2 udvendigt gevind akt. DIN 2999
Nettovægt0,409 kg
Bruttovægt0,428 kg
Mærke
Varenummer451019190
EAN5702421100066
