Beskrivelse

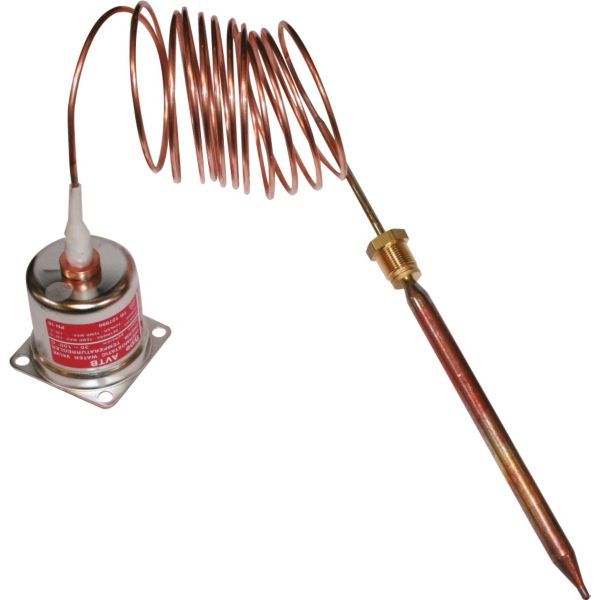

Dette er den termostatiske aktuator (serviceelement) til Danfoss AVTB-temperaturregulatorer med indstillingsområde 30–100 °C. Elementet består af bælg, kapillarrør og føler og bruges som reservedel, når aktuatoren på en AVTB skal udskiftes – ventilhuset bliver siddende i anlægget.
Fordele
- Udskiftning: Kun aktuatoren skiftes – ventilhuset bliver siddende i anlægget.
- Følerplacering: Danfoss angiver, at føleren kan monteres, hvor systemtemperaturen enten er varmere eller koldere end temperaturen i ventilhuset.
- Materiale: Føleren og kapillarrøret er af kobber.
- Reaktionstid: Danfoss angiver en tidskonstant på 25 sekunder.
Passer den til dit anlæg?
Bruges til
- Reservedel til Danfoss AVTB-temperaturregulatorer med indstillingsområde 30–100 °C, når den termostatiske aktuator skal udskiftes.
Sådan vælger du
- Denne variant: termostatisk aktuator 30–100 °C (003N0131).
- AVTB termostatisk aktuator 20–60 °C (003N0130)
Montering
- Ifølge Danfoss kan AVTB 30–100 monteres i enten fremløbs- eller returledningen.
- Med AVTB 30–100 skal isoleringsbrikker (003N4022) monteres mellem termostataktuatoren og ventilhuset, hvis der forekommer temperaturudsving på mere end 20 °C ved ventilen.
- Medfølger: Aktuator med bælg, kapillarrør og føler.
Til installatøren
- Føler: Ø9,5 × 150 mm i kobber (mat. nr. 2.0090). Danfoss angiver for netop denne føler, at den kan monteres, hvor systemtemperaturen enten er varmere eller koldere end temperaturen i ventilhuset.
- Følertilslutning: M14x1/R1/2 udvendigt gevind (akt. DIN 2999).
- Isoleringsbrikker: Med AVTB 30–100 skal isoleringsbrikker (003N4022) monteres mellem termostataktuatoren og ventilhuset, hvis der forekommer temperaturudsving på mere end 20 °C ved ventilen.
- Følerpakdåse: Reservedelssættet 013U8102 indeholder hus og pakning til følerpakdåsen og passer til termostatiske aktuatorer 20–60 °C og 30–100 °C.
- Driftsgrænser: Tidskonstant 25 sekunder, maks. medietemperatur ved føleren 130 °C, omgivelsestemperatur 0–70 °C og transporttemperatur -20…50 °C.
Se alle tekniske specifikationer →
Passer til
- AVTB DN 15, 30–100 °C, G 3/4 A
- AVTB DN 15, 30–100 °C, Rp 1/2
- AVTB DN 20, 30–100 °C, Rp 3/4
- AVTB DN 25, 30–100 °C, Rp 1
Varianter
Ofte stillede spørgsmål
Hvor skal føleren placeres?
Danfoss angiver for føleren Ø9,5 × 150 mm (AVTB 30–100 °C), at den kan monteres, hvor systemtemperaturen enten er varmere eller koldere end temperaturen i ventilhuset.
Kan aktuatoren bruges i både fremløb og returløb?
Ja. Ifølge Danfoss’ datablad kan AVTB 30–100 monteres i enten fremløbs- eller returledningen – i modsætning til AVTB 20–60, der altid skal monteres i returledningen.
Kan følerpakdåsen skiftes separat, hvis den er utæt?
Ja. Danfoss har reservedelssættet 013U8102 med hus og pakning til følerpakdåsen, og Danfoss angiver, at det passer til termostatiske aktuatorer 20–60 °C og 30–100 °C.
Hvornår skal der bruges isoleringsbrikker?
Danfoss angiver, at der med AVTB 30–100 skal monteres isoleringsbrikker (003N4022) mellem termostataktuatoren og ventilhuset, hvis der forekommer temperaturudsving på mere end 20 °C ved ventilen.
Dokumentation
- Datablad Temperaturregulatorer, AVTB PDF · 1,4 MB
- Driftsvejledning AVTB PDF · 56 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
