Beskrivelse

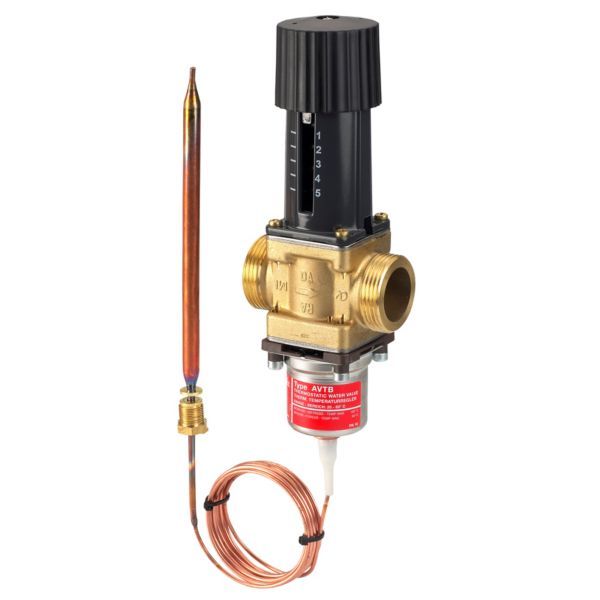

Danfoss AVTB er en selvvirkende temperaturregulator til vandtemperaturen i varmtvandsbeholdere, varmevekslere og lignende – uden strøm eller ekstern styring. Regulatoren lukker ved stigende temperatur. Denne udgave er DN 15 med kvs 1,9 m³/h, indstillingsområde 30–100 °C og 3/4″ udvendigt gevind (G 3/4 A).
Fordele
- Selvvirkende: Ventil, termostatisk aktuator og håndtag til temperaturindstilling i én enhed – ingen motor eller el-tilslutning.
- Indstillingsområde: 30–100 °C på håndtaget.
- Materialer: Ventilhus i DZR-messing, ventilsæde i Cr-Ni-stål.
- Medie: Vand og glykolholdigt vand op til 30 %.
- Reservedele: Termostatisk aktuator og reparationssæt fås separat.
Passer den til dit anlæg?
Bruges til
- Automatisk regulering af vandtemperaturen i varmtvandsbeholdere, varmevekslere, olieforvarmere og lignende – uden strøm eller ekstern styring.
- Velegnet til cirkulationsvand og glykolholdigt vand op til 30 % ved medietemperatur 2–130 °C.
- Indstillingsområdet 30–100 °C er ifølge Danfoss et langsomt reguleringssystem – i Danfoss’ dimensioneringseksempel for en varmtvandsbeholder giver netop dette område den mest stabile regulering.
Sådan vælger du
- Denne variant: DN 15, kvs 1,9 m³/h, indstillingsområde 30–100 °C, 3/4″ udvendigt gevind (G 3/4 A).
- Vælg den mindste mulige ventil, der giver den beregnede kv-værdi – Danfoss viser dimensioneringen med AVTB-diagrammet i databladet.
- AVTB DN 15, 20–60 °C, G 3/4 A
- AVTB DN 20, 20–60 °C, G 1 A
- AVTB DN 25, 20–60 °C, G 1 1/4 A
- AVTB DN 20, 0–30 °C, Rp 3/4
- Dykrør (tilbehør) til føler Ø9,5: Rp ½ × M14 × 1 mm, messing 182 mm
Montering
- Regulatoren kan monteres i en vilkårlig position med flow i den indstøbte pils retning.
- AVTB 30–100 kan monteres i frem- eller returledningen. Er der temperaturudsving på mere end 20 °C ved ventilen, skal isoleringsbrikker (003N4022) monteres mellem aktuator og ventilhus.
- Dykrør til føleren og nipler til tilslutningen er tilbehør og bestilles separat.
- Medfølger: Føler Ø 9,5 × 150 mm med 2,3 m kapillarrør, Følerpakdåse (indbygget i regulatoren).
- Medfølger ikke: Dykrør/følerlomme til føleren (tilbehør), Isoleringsbrikker 003N4022 (kræves ved temperaturudsving over 20 °C ved ventilen), Gevindnipler eller svejsenipler til tilslutning (tilbehør).
Sådan virker den
Regulatoren består af en reguleringsventil, en termostatisk aktuator og et håndtag til temperaturindstilling. Den termostatiske aktuator består af bælg, impulsledning og føler; når temperaturen ved føleren stiger, lukker ventilen.
Til installatøren
- Reguleringsform: Selvvirkende termostatisk aktuator med bælg, impulsledning og føler; lukker ved stigende temperatur ved føleren.
- Driftsgrænser: Medietemperatur i ventilen 2–130 °C, maks. 130 °C ved føleren, maks. differenstryk 10 bar.
- Isoleringsbrikker: Er der temperaturudsving på mere end 20 °C ved ventilen, skal isoleringsbrikker (003N4022) monteres mellem aktuator og ventilhus.
- Dimensionering: Danfoss anbefaler at vælge den mindste ventil, der giver den beregnede kv-værdi, aflæst i AVTB-diagrammet.
- Montering: Kan monteres i en vilkårlig position med flow i den indstøbte pils retning; AVTB 30–100 kan monteres i frem- eller returledningen.
Se alle tekniske specifikationer →
Varianter
- AVTB DN 15, 20–60 °C, G 3/4 A
- AVTB DN 20, 20–60 °C, G 1 A
- AVTB DN 25, 20–60 °C, G 1 1/4 A
- AVTB DN 20, 0–30 °C, Rp 3/4
- AVTB DN 15, 20–60 °C, Rp 1/2
- AVTB DN 20, 20–60 °C, Rp 3/4
- AVTB DN 25, 20–60 °C, Rp 1
- AVTB DN 15, 30–100 °C, Rp 1/2
- AVTB DN 20, 30–100 °C, Rp 3/4
- AVTB DN 25, 30–100 °C, Rp 1
Tilbehør
Danfoss gevindnipler, DN 15, G 3/4 omløber x R 1/2 udvendigt gevind, 2 stk. (003H6902)258 kr. inkl. moms+
Danfoss Isoleringsring 003n402200213 kr. inkl. moms+
Danfoss AVTB serviceelement 30-100°C2.243 kr. inkl. moms+
Ofte stillede spørgsmål
Følger der dyklomme med?
Nej. AVTB er en komplet regulator inkl. følerpakdåse – dyklommen er tilbehør.
Hvor varmt kan vandet blive, før regulatoren lukker?
Håndtaget kan indstilles fra 30 til 100 °C. Føleren kan tåle op til 130 °C.
Skal jeg bruge strøm til den?
Nej, AVTB er selvvirkende og kræver ingen el-tilslutning eller ekstern styring.
