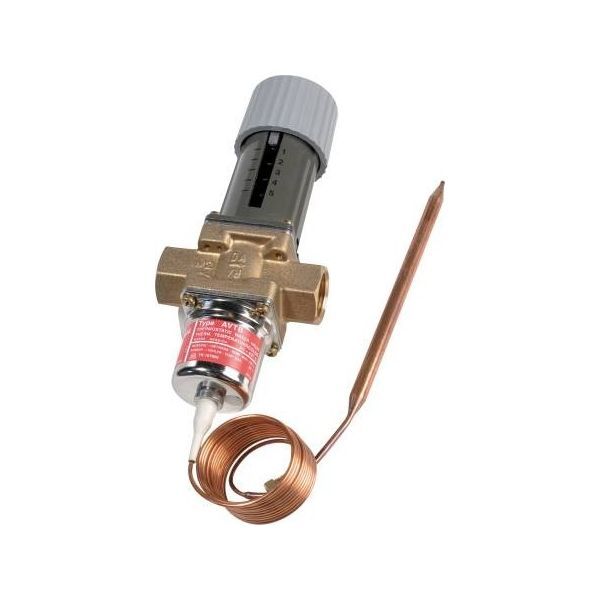

Danfoss AVTB DN 15 temperaturregulator 30–100 °C, kvs 1,9, Rp 1/2 (003N8141)

3.880 kr. inkl. moms

Danfoss AVTB er en selvvirkende temperaturregulator, der uden strøm holder vandtemperaturen i varmtvandsbeholdere og varmevekslere.

  • Indstillingsområde: 30–100 °C på håndtaget
  • Tilslutning: ½″ indvendigt gevind (Rp ½)
  • Funktion: Selvvirkende, lukker ved stigende temperatur
  • Materiale: Messing, sæde i Cr-Ni-stål
  • Medfølger: Komplet regulator inkl. følerpakdåse

Levering 1–3 hverdage

Varenummer (SKU): 451010324 Kategori:

Beskrivelse

Danfoss AVTB er en selvvirkende temperaturregulator til vandtemperaturen i varmtvandsbeholdere, varmevekslere og lignende. Regulatoren lukker ved stigende temperatur. Denne udgave er DN 15 med kvs 1,9 m³/h, indstillingsområde 30–100 °C og 1/2″ indvendigt gevind (Rp 1/2).

Fordele

  • Føler på kapillarrør: Føleren sidder for enden af et kapillarrør på 2,3 m.
  • Monteringsposition: Regulatoren kan monteres i vilkårlig position – i fremløbs- eller returledningen.
  • Stabil regulering: I Danfoss’ eget dimensioneringseksempel for en varmtvandsbeholder giver netop denne udgaves temperaturområde den mest stabile regulering.
  • Medie: Til cirkulationsvand og glykolholdigt vand op til 30 %.
  • Reservedele: Danfoss har termostatisk aktuator, termostatisk element og reparationssæt til AVTB som reservedele.

Passer den til dit anlæg?

Bruges til

  • Automatisk regulering af vandtemperaturen i varmtvandsbeholdere, varmevekslere og olieforvarmere.
  • Anlæg uden strøm til styringen – regulatoren er selvvirkende og lukker ved stigende temperatur.

Sådan vælger du

Montering

  • Monteres i en vilkårlig position, med flow i den indstøbte pils retning. Tilslutningen er 1/2″ indvendigt gevind (Rp 1/2) i begge ender. Kan sidde i frem- eller returledningen.
  • Er der temperaturudsving på mere end 20 °C ved ventilen, skal isoleringsbrikker (003N4022) monteres mellem aktuator og ventilhus.
  • Dykrør til føleren er tilbehør og bestilles separat.
  • Medfølger: Komplet regulator med indbygget følerpakdåse.
  • Medfølger ikke: Dyklomme (tilbehør, bestilles separat), Isoleringsskive 003N4022.
Til installatøren
  • Virkemåde: Regulatoren består af en reguleringsventil, en termostatisk aktuator (bælg, impulsledning og føler) og et håndtag til temperaturindstilling. Ventilen lukker, når temperaturen ved føleren stiger.
  • Reguleringssystem: Danfoss anfører indstillingsområdet 30–100 °C som et langsomt reguleringssystem (0–30 °C og 20–60 °C er hurtige).
  • Montering: Regulatoren kan monteres i en vilkårlig position, med flowet i den indstøbte pils retning. Udgaven 30–100 °C kan sidde i fremløbs- eller returledningen.
  • Isoleringsbrikker: Er der temperaturudsving på mere end 20 °C ved ventilen, skal isoleringsbrikker (003N4022) monteres mellem termostataktuatoren og ventilhuset.
  • Dimensionering: Danfoss anbefaler at vælge den mindst mulige ventilstørrelse, der giver den beregnede kv-værdi, aflæst i AVTB-diagrammet i databladet.
  • Følertilslutning: M14 × 1 / R 1/2 udvendigt gevind på aktuatorens følerpakdåse (DIN 2999).

Varianter

Tilbehør

Ofte stillede spørgsmål

Følger der dyklomme med?
Nej. Ifølge Danfoss’ datablad er AVTB en komplet regulator inkl. følerpakdåse – dyklommen er tilbehør.

Kan regulatoren monteres i en hvilken som helst position?
Ja. Danfoss angiver, at regulatoren kan monteres i en vilkårlig position, så længe flowet følger pilens retning på ventilhuset.

Hvordan indstiller jeg temperaturen?
Temperaturen indstilles på håndtaget mellem 30 og 100 °C. Regulatoren lukker automatisk, når temperaturen ved føleren stiger.

Skal der bruges strøm til regulatoren?
Nej. AVTB er selvvirkende og kræver ingen strøm eller ekstern styring.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeAVTB selvvirkende temperaturregulator
ModelAVTB DN 15, indstillingsområde 30–100 °C
Danfoss kodenr.003N8141
DimensionDN 15
Antal porte2
Tilslutning1/2″ indvendigt gevind, Rp 1/2 (ISO 7/1)
Kvs1,9 m³/h
FlowreguleringNej
Indstillingsområde30–100 °C (temperaturindstilling på håndtaget)
TrykklassePN 16
Maks. differenstryk10 bar
Medietemperatur2–130 °C
MedieCirkulationsvand til fjernvarme/fjernkøling, glykolholdigt vand op til 30 %
pH i mediet7–10
KarakteristikLineær
Kavitationsfaktor0,4
VentilhusMessing CuZn40Pb2, W.nr. 2.0402 (MS 58, varmepresset, DIN 17660)
VentilsædeCr Ni-stål, W.nr. 1.4301 (DIN 17440)
VentilkegleNBR-gummi
SpindelAfzinkningsfri messing, BS 2872/CZ132
Andre metaldeleAfzinkningsfri messing, BS 2874/CZ132
Pakning, kegle og sædeNBR/messing, W.nr. 2.0402
Membraner og O-ringeEPDM-gummi
MålH1 246 mm, H2 135 mm, L 72 mm, L1 14 mm, L2 141 mm, L3 149 mm, L4 75 mm
MonteringspositionFri
MonteringFrem- eller returløb
FølerØ9,5 × 150 mm, kobber (mat.nr. 2.0090)
FølerfyldningKuldioxid, CO2
FølertilslutningM14 × 1 / R 1/2 udvendigt gevind på aktuatoren (DIN 2999)
Maks. temperatur ved føler130 °C
Kapillarrør2,3 m, kobber (mat.nr. 2.0090)
Tidskonstant25 sek.
Reaktionstid, luk25 sek.
Reaktionstid, åbn25 sek.
Omgivelsestemperatur0–70 °C
Transporttemperatur-20…50 °C
GodkendelseETA VA 1.54/18952
Nettovægt1,329 kg
Bruttovægt1,578 kg
