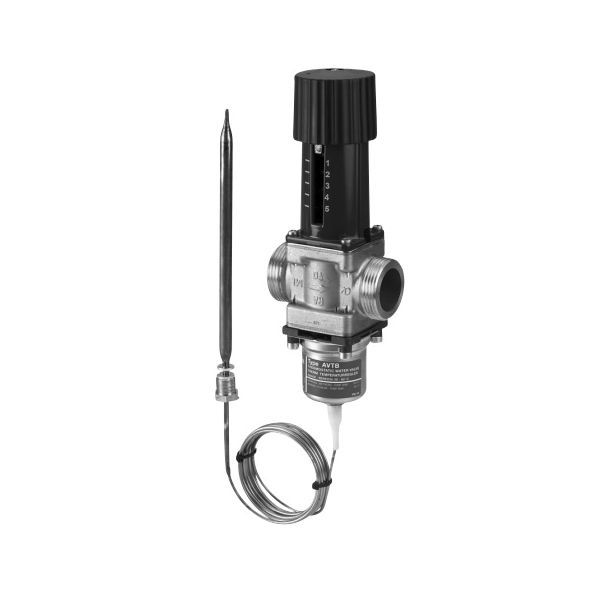

Danfoss AVTB ventil DN15 20-60°C kvs 1,9 m-nip. 003N5114

3.617 kr. inkl. moms

Danfoss AVTB er en selvvirkende temperaturregulator til varmtvandsbeholdere og varmevekslere. Den lukker automatisk ved stigende temperatur – uden strøm eller ekstern styring.

  • Tilslutning: ¾″ udvendigt gevind
  • Kapacitet: Kvs 1,9 m³/h
  • Indstilling: Temperaturområde 20–60 °C på håndtaget
  • Montering: Altid i returledningen, med føleren placeret varmere end ventilhuset
  • Medfølger: Føler og kapillarrør; dykrør og nipler bestilles separat

Levering 1–3 hverdage

Varenummer (SKU): 451009226 Kategori:

Beskrivelse

Danfoss AVTB er en selvvirkende temperaturregulator, der bruges til at regulere vandtemperaturen i varmtvandsbeholdere, varmevekslere, olieforvarmere og lignende. Denne udgave er DN 15 (3/4″ udvendigt gevind, G 3/4 A) med Kvs 1,9 m³/h og indstillingsområde 20–60 °C. Regulatoren lukker ved stigende temperatur og skal altid monteres i returledningen, med føleren placeret dér, hvor systemtemperaturen er varmere end ventilhuset.

Fordele

  • Temperaturstyring uden strøm: Regulatoren er selvvirkende og lukker automatisk ved stigende temperatur, uden el-tilslutning eller ekstern styring.
  • Reaktionstid: Danfoss angiver 3 sekunder ved både åbning og lukning.
  • Materialer: Ventilhus i afzinkningsfri messing, ventilsæde i Cr Ni-stål og ventilkegle i NBR-gummi.
  • Komplet styring: Reguleringsventil, termostatisk aktuator og håndtag til temperaturindstilling er én komplet styring inklusive følerpakdåse.
  • Kan serviceres: Danfoss oplyser termostatisk aktuator 003N0130 og reparationssæt 003N4006 som reservedele til DN 15.

Passer den til dit anlæg?

Bruges til

  • Automatisk regulering af vandtemperaturen i varmtvandsbeholdere, varmevekslere, olieforvarmere og lignende – uden strøm eller ekstern styring.
  • Danfoss angiver regulatoren som velegnet til vand- og glykolsystemer op til 130 °C; tilladte medier er cirkulationsvand til fjernvarme og fjernkøling samt glykolholdigt vand op til 30 %.
  • Indstillingsområdet 20–60 °C er ifølge Danfoss et hurtigt reguleringssystem.

Sådan vælger du

Montering

  • Regulatoren kan monteres i en vilkårlig position med flow i den indstøbte pils retning.
  • Denne udgave (20–60 °C) skal altid monteres i returledningen, med føleren placeret dér, hvor systemtemperaturen er varmere end ventilhuset.
  • Tilslutning: 3/4″ udvendigt gevind (G 3/4 A) efter ISO 228/1; gevind- eller svejsenipler er tilbehør.
  • Dykrør til føleren er tilbehør og bestilles separat – regulatoren er en komplet styring inklusive følerpakdåse.
  • Medfølger: Termostatisk aktuator med føler Ø 9,5 × 180 mm og 2 m kapillarrør, Følerpakdåse (regulatoren er en komplet styring), Fabriksmonterede isoleringsbrikker.
  • Medfølger ikke: Dykrør til føleren (013U0290), Gevind- eller svejsenipler.
Til installatøren
  • Reguleringsform: Selvvirkende – reguleringsventil, termostatisk aktuator (bælg, impulsledning og føler) og håndtag til temperaturindstilling. Regulatoren lukker ved stigende temperatur.
  • Føler: Ø 9,5 × 180 mm i kobber med 2 m kapillarrør og følerfyldning butan R600 (C4H10). Maks. medietemperatur ved føleren er 90 °C.
  • Isolering: Danfoss angiver, at isoleringsbrikker er monteret på produktet fra fabrikken, og anbefaler at installere isoleringsskiven 003N4022, hvis AVTB 20–60 °C sidder i returledningen fra en vandvarmeveksler til brugsvand, hvor returtemperaturen i visse perioder nærmer sig følertemperaturen.
  • Driftsgrænser: Medietemperatur ved ventilen 2–130 °C, maks. differenstryk 10 bar, omgivelsestemperatur 0–70 °C, pH i mediet 7–10, kavitationsfaktor 0,4.
  • Materialer: Ventilhus og spindel i afzinkningsfri messing BS 2872/CZ132, ventilsæde i Cr Ni-stål DIN 17440 (mat. nr. 1.4301), ventilkegle i NBR-gummi, membraner og O-ringe i EPDM-gummi.
  • Reservedele: Danfoss oplyser termostatisk aktuator 003N0130 (20–60 °C, 2 m, Ø 9,5 × 180 mm), reparationssæt 003N4006 til DN 15 og hus med pakning til følerpakdåse 013U8102.

Varianter

Tilbehør

Ofte stillede spørgsmål

Følger der et dykrør med til føleren?
Nej. Danfoss angiver, at regulatoren er en komplet styring inklusive følerpakdåse, men at dyklommen er tilbehør. Dykrøret til føleren bestilles separat.

Hvor skal jeg montere den?
Denne udgave (20–60 °C) skal altid monteres i returledningen, med føleren placeret dér, hvor systemtemperaturen er varmere end ventilhuset.

Kan jeg bruge den ved en brugsvandsveksler?
Danfoss angiver, at isoleringsbrikker er monteret på produktet fra fabrikken, og anbefaler isoleringsskiven 003N4022, hvis regulatoren sidder i returledningen fra en vandvarmeveksler til brugsvand.

Hvilket temperaturområde regulerer den?
Denne udgave har et indstillingsområde på 20–60 °C. Danfoss kalder det et hurtigt reguleringssystem.

Skal der nipler til?
Gevind- eller svejsenipler står som tilbehør i Danfoss’ bestillingseksempel og bestilles separat – til DN 15 med udvendigt gevind er det gevindnipler 003H6902 eller svejsenipler 003H6908.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeAVTB (hurtig) selvvirkende temperaturregulator
Danfoss kodenr.003N5114
DimensionDN 15
Tilslutning3/4" udvendigt gevind, G 3/4 A (ISO 228/1)
Antal porte2
MonteringReturløb
Kvs1,9 m³/h
FlowområdeIngen flowregulering
Indstillingsområde20–60 °C
TrykklassePN 16
Maks. differenstryk10 bar
Medietemperatur2–130 °C
MedieCirkulationsvand til fjernvarme og fjernkøling, glykolholdigt vand op til 30 %
pH i mediet7–10
Omgivelsestemperatur0–70 °C
KarakteristikLineær
Kavitationsfaktor0,4
ReturbegrænserfunktionNej
VentilhusAfzinkningsfri messing (DZR), BS 2872/CZ132
VentilsædeCr Ni-stål, DIN 17440, mat. nr. 1.4301
VentilkegleNBR-gummi
Kegle-/sædepakningNBR/DZR-messing BS 2872/CZ132
SpindelAfzinkningsfri messing, BS 2872/CZ132
MembranEPDM-gummi
FølerØ 9,5 × 180 mm, kobber, mat. nr. 2.0090
FølerfyldningButan R600, C4H10
FølermonteringFøler placeres varmere end ventilhuset
Maks. temperatur ved føler90 °C
Kapillarrør2 m, kobber, mat. nr. 2.0090
FølertilslutningM14 × 1 / R 1/2 udvendigt gevind (DIN 2999)
Reaktionstid3 sek. ved åbning og lukning
Tidskonstant3 sek.
GodkendelseETA VA 1.54/18952
Nettovægt1,49 kg
Bruttovægt1,568 kg
Mærke
Varenummer451009226
EAN5702421100493
