Beskrivelse

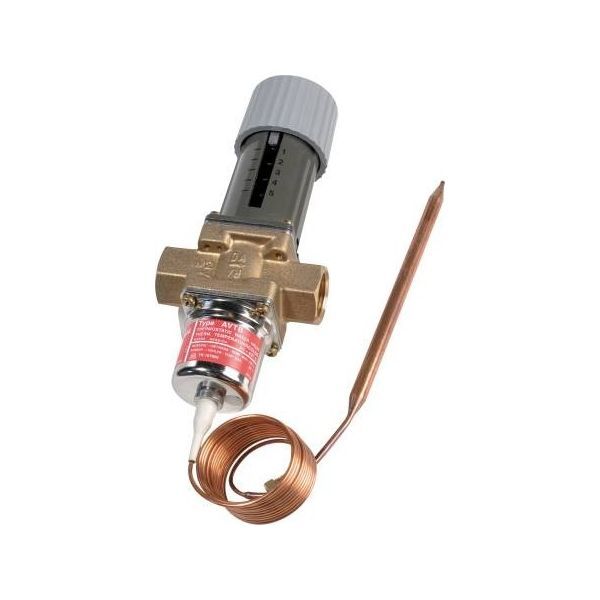

Danfoss AVTB er en selvvirkende temperaturregulator til vandtemperaturen i varmtvandsbeholdere, varmevekslere og lignende. Regulatoren lukker ved stigende temperatur. Denne udgave er DN 25 med kvs 5,5 m³/h, indstillingsområde 20–60 °C og 1″ indvendigt gevind (Rp 1).
Fordele
- Automatisk regulering: Vandtemperaturen reguleres uden strøm eller ekstern styring.
- Reaktionstid: 3 sek. ved åbning og lukning.
- Medie: Kan også bruges med glykolholdigt vand op til 30 %.
- Montering: Regulatoren kan monteres i en vilkårlig position, så længe flowet følger pilen på ventilhuset (denne udgave sidder i returledningen).
Passer den til dit anlæg?
Bruges til
- Automatisk regulering af vandtemperaturen i varmtvandsbeholdere, varmevekslere, olieforvarmere og lignende – uden strøm eller ekstern styring.
- Anlæg med cirkulationsvand eller glykolholdigt vand op til 30 %; medietemperaturen må være 2–130 °C.
- Danfoss betegner udgaverne med indstillingsområde 0–30 °C og 20–60 °C som et hurtigt reguleringssystem og udgaven med 30–100 °C som et langsomt.
Sådan vælger du
- Denne variant: DN 25, kvs 5,5 m³/h, indstillingsområde 20–60 °C, 1″ indvendigt gevind (Rp 1).
- Vælg den mindste mulige ventil, der giver den beregnede kv-værdi – Danfoss viser dimensioneringen med AVTB-diagrammet i databladet.
- AVTB DN 15, 20–60 °C, 3/4″ gevind
- AVTB DN 20, 20–60 °C, 1″ gevind
- AVTB DN 25, 20–60 °C, udvendigt gevind G 1 1/4 A
- AVTB DN 15, 30–100 °C, 3/4″ gevind
- AVTB DN 20, 0–30 °C, indvendigt gevind Rp 3/4
- Dykrør (tilbehør) til føleren: messing, 1/2, 182 mm med udvendig bøsning (013U0290)
Montering
- Regulatoren kan monteres i en vilkårlig position med flow i den indstøbte pils retning.
- AVTB 20–60 skal altid monteres i returledningen, og føleren skal sidde, hvor systemtemperaturen er varmere end ventilhuset. Isoleringsbrikker er monteret på produktet fra fabrikken.
- Sidder regulatoren i returledningen fra en vandvarmeveksler til brugsvand – hvor returtemperaturen i visse perioder nærmer sig følertemperaturen – anbefaler Danfoss at installere isoleringsskiven 003N4022. Den bestilles separat.
- Tilslutning: 1″ indvendigt gevind (Rp 1, ISO 7/1). Dykrør til føleren er tilbehør og bestilles separat.
- Medfølger: Følerpakdåse (hus og pakning til føleren).
- Medfølger ikke: Dykrør til føleren, Isoleringsskive 003N4022.
Sådan virker den
Regulatoren består af en reguleringsventil, en termostatisk aktuator og et håndtag til temperaturindstilling. Den termostatiske aktuator består af bælg, impulsledning og føler; når temperaturen ved føleren stiger, lukker ventilen.
Til installatøren
- Reguleringsprincip: Reguleringsventil, termostatisk aktuator (bælg, impulsledning, føler) og håndtag til temperaturindstilling i én enhed.
- Driftsgrænser: Medietemperatur ventil 2–130 °C, maks. temperatur ved føler 90 °C, maks. differenstryk 10 bar.
- Føler: Ø9,5 × 180 mm kobberføler med 2 m kapillarrør, tidskonstant 3 sek.
- Følertilslutning: M 14 × 1 / R 1/2 udvendigt gevind på aktuatoren (DIN 2999).
- Reservedele: Danfoss oplyser den termostatiske aktuator 20–60 °C med 2 m kapillarrør og føler Ø9,5 × 180 mm (003N0130) og reparationssæt DN 25 (003N4008) som reservedele.
- Godkendelse: ETA VA 1.54/18952.
Se alle tekniske specifikationer →
Varianter
- AVTB DN 15, 20–60 °C, G 3/4 A
- AVTB DN 20, 20–60 °C, G 1 A
- AVTB DN 15, 30–100 °C, G 3/4 A
- AVTB DN 20, 0–30 °C, Rp 3/4
- AVTB DN 15, 20–60 °C, Rp 1/2
- AVTB DN 20, 20–60 °C, Rp 3/4
- AVTB DN 25, 20–60 °C, Rp 1
- AVTB DN 15, 30–100 °C, Rp 1/2
- AVTB DN 20, 30–100 °C, Rp 3/4
- AVTB DN 25, 30–100 °C, Rp 1
Tilbehør
Danfoss gevindnipler, DN 25, G 1 1/4 omløber x R 1 udvendigt gevind, 2 stk. (003H6904)494 kr. inkl. moms+
Danfoss Isoleringsring 003n402200213 kr. inkl. moms+
Ofte stillede spørgsmål
Følger der dyklomme med?
Nej. Ifølge Danfoss’ datablad er AVTB en komplet regulator inkl. følerpakdåse – dyklommen er tilbehør.
Hvad betyder indstillingsområdet 20–60 °C?
Det er det temperaturinterval, du kan stille regulatoren til på håndtaget. Regulatoren lukker, når vandet ved føleren bliver varmere end den valgte temperatur.
Hvor hurtigt reagerer regulatoren?
Tidskonstanten er 3 sek. ved både åbning og lukning af ventilen.
Hvilket gevind har ventilen?
1″ indvendigt gevind (Rp 1, ISO 7/1).
Dokumentation
- Datablad AVTB PDF · 958 KB
- Datablad Temperaturregulatorer, AVTB PDF · 1,4 MB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
