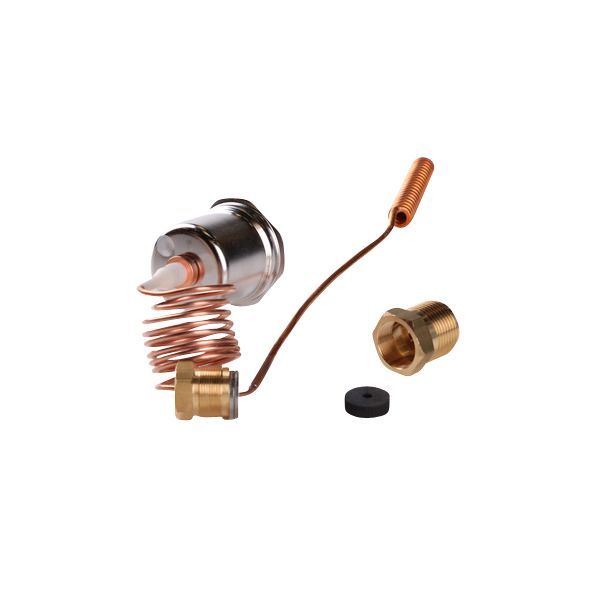

Danfoss AVTQ følerelement, Komplet 003l7100

1.639 kr. inkl. moms

Termostatisk element inkl. følerpakdåse – reservedel til Danfoss AVTQ, den flowkompenserede temperaturregulator til varmt brugsvand fra fjernvarme.

  • Anvendes til: Danfoss AVTQ flowkompenseret temperaturregulator
  • Indstillingsområde: 45–60 °C
  • Reservedel: Komplet termostatisk element inkl. følerpakdåse

Levering 1–3 hverdage

Varenummer (SKU): 451022800 Kategori:

Beskrivelse

Danfoss 003L7100 er det komplette termostatiske element med følerpakdåse til den flowkompenserede temperaturregulator AVTQ. Det bruges, når elementet på en eksisterende AVTQ skal udskiftes, og Danfoss angiver det som servicedel til både AVTQ DN 15 og DN 20. Elementets indstillingsområde Xs er 45–60 °C.

Fordele

  • Servicedel til regulatoren: Det komplette termostatiske element inkl. følerpakdåse, som Danfoss angiver som servicedel til AVTQ DN 15 og DN 20.
  • Indstillingsområde: Xs 45–60 °C, det samme for AVTQ DN 15 og DN 20.
  • Følerplacering: Danfoss angiver, at følerspidsen bør placeres ca. 5 mm fra skillepladen i varmeveksleren.

Passer den til dit anlæg?

Bruges til

  • Reservedel til Danfoss AVTQ flowkompenseret temperaturregulator: det komplette termostatiske element inkl. følerpakdåse. Danfoss angiver det til AVTQ DN 15 og DN 20.

Sådan vælger du

Montering

  • Føleren fungerer bedst helt inde i varmeveksleren med spidsen ca. 5 mm fra skillepladen; står den for tæt, måler den pladens temperatur i stedet for mediets.
Til installatøren
  • Flowkompensationsprincippet: AVTQ lukker hurtigt for fjernvarmetilførslen, når der ikke tappes varmt brugsvand. Under tapning skaber flowet gennem styreventilen et trykfald, der hæver temperaturniveauet fra tomgang til den indstillede tappetemperatur.
  • Tomgangstemperatur: Danfoss angiver en fast tomgangstemperaturindstilling på ca. 40 °C på DN 15 og ca. 35 °C på DN 20.
  • Indstillingsområde Xs: 45–60 °C – samme værdi for DN 15 og DN 20.
  • Varmeveksler: Danfoss skriver, at AVTQ kan anvendes sammen med de fleste pladevarmevekslere, men at man bør rette henvendelse til varmevekslerproducenten for at sikre, at den valgte veksler er godkendt til brug med AVTQ.
  • Vandhastighed: Maks. 1,5 m/s omkring føleren.

Passer til

Ofte stillede spørgsmål

Hvad gør AVTQ, når der ikke tappes varmt vand?
Den lukker hurtigt for fjernvarmetilførslen og holder en fast tomgangstemperatur, som Danfoss angiver til ca. 40 °C på DN 15 og ca. 35 °C på DN 20. Under tapning hæver styreventilen temperaturniveauet til den indstillede tappetemperatur.

Hvilket temperaturområde kan tappevandet indstilles til?
Danfoss angiver indstillingsområdet Xs til 45–60 °C.

Passer elementet til både AVTQ DN 15 og DN 20?
Ja. Elementet står som servicedel med kodenr. 003L7100 i databladene for begge dimensioner.

Hvor langt er kapillarrøret?
Danfoss angiver en kapillarrørslængde på 1 m.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeTermostatisk element inkl. følerpakdåse
Danfoss kodenr.003L7100
Anvendes tilAVTQ DN 15 og DN 20
Bruttovægt0,428 kg
Nettovægt0,414 kg
Indstillingsområde Xs45–60 °C
Maks. temperatur ved føler130 °C
Maks. vandhastighed omkring føler1,5 m/s
Kapillarrørslængde1 m
Tidskonstant T iht. EN 145974 s
Mærke
Varenummer451022800
EAN5702421507070
