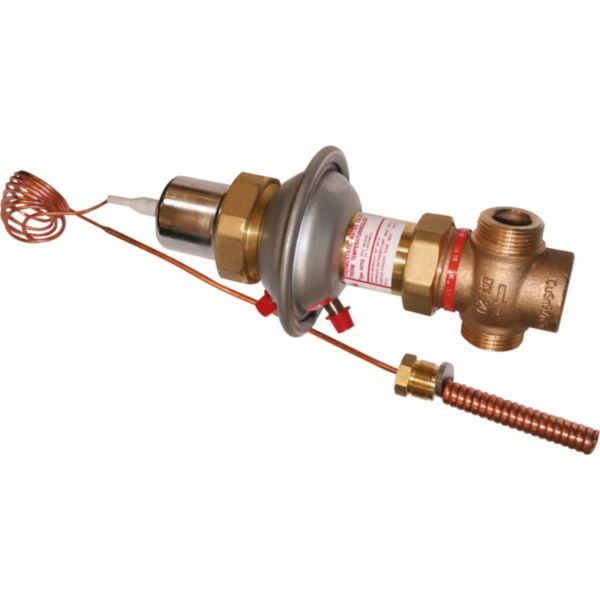

Danfoss AVTQ temperaturregulator, komplet DN20 003l7020

6.833 kr. inkl. moms

Selvvirkende temperaturregulator til varmt brugsvand i fjernvarmeanlæg med pladevarmeveksler.

  • Tilslutning: 1″ udvendigt gevind (G 1 A).
  • Tappetemperatur: 45–60 °C, trinløst indstillelig.
  • Beskyttelse: Lukker hurtigt for varmetilførslen i tomgang, så veksleren ikke overophedes.
  • Medfølger: Pakdåse og klemringsforskruninger til impulsrør.

Levering 1–3 hverdage

Varenummer (SKU): 451022008 Kategori:

Beskrivelse

Danfoss AVTQ er en selvvirkende, flowkompenseret temperaturregulator til fjernvarmeanlæg med pladevarmeveksler til varmt brugsvand. Den lukker hurtigt for varmetilførslen, når der ikke tappes, og forhindrer dermed høje temperaturer i veksleren. Denne udgave er DN 20 med 1″ udvendigt gevind (G 1 A), kvs 3,2 m³/h og trinløst indstillelig tappetemperatur 45–60 °C.

Fordele

  • Stabil brugsvandstemperatur: Det flowkompenserede design sikrer ifølge Danfoss en stabil temperatur på det varme brugsvand.
  • Trinløs indstilling: Tappetemperaturen kan indstilles trinløst i intervallet 45–60 °C.
  • Trykstyret: Danfoss angiver trykstyret åbning og lukning ved start og stop af tapning.
  • Tomgangsdrift: En fast tomgangstemperatur på ca. 35 °C for DN 20 forhindrer ifølge Danfoss, at fjernvarmeledningen bliver kold.
  • Pladevarmevekslere: AVTQ kan ifølge Danfoss anvendes sammen med de fleste pladevarmevekslere – Danfoss anbefaler at få bekræftet hos vekslerproducenten, at veksleren er godkendt til AVTQ.

Passer den til dit anlæg?

Bruges til

  • Fjernvarmeanlæg med pladevarmeveksler til produktion af varmt brugsvand. AVTQ kan bruges med de fleste pladevarmevekslere, men Danfoss anbefaler at få bekræftet hos vekslerproducenten, at veksleren er godkendt til AVTQ.

Sådan vælger du

Montering

  • Hovedventilen med termostat- og membranelement monteres i returledningen på fjernvarmesiden (primær). Styreventilen monteres kun i fremløbsledningen på brugsvandssiden (sekundær) og forbindes med membranelementet via impulsledninger.
  • Føleren fungerer bedst helt inde i veksleren med spidsen ca. 5 mm fra skillepladen.
  • Danfoss anbefaler på det kraftigste at skylle veksleren igennem på begge sider før første opstart, udlufte membranens (+) og (–) side og montere snavssamlere med maks. 0,6 mm maskestørrelse før regulerings- og styreventil.
  • Medfølger: Pakdåse og klemringsforskruninger til Ø6×0,8 mm impulsrør.
  • Medfølger ikke: Kobberimpulsrøret, Snavssamlere.

Sådan virker den

Regulatoren består af et termostatisk element, et membranelement, en hovedventil og en styreventil. Termostatelement, membranelement og hovedventil monteres på fjernvarmesiden, mens styreventilen monteres på brugsvandssiden og er forbundet med membranelementet via impulsledninger.

I tomgang holdes en fast temperatur på ca. 35 °C (DN20), så fjernvarmeledningen ikke bliver kold. Ved tapning kobler styreventilen tomgangen ud efter flowkompenseringsprincippet.

Til installatøren
  • Opbygning: Termostatisk element, membranelement og hovedventil monteres på fjernvarmesiden (primær); styreventilen monteres på brugsvandssiden (sekundær) og forbindes via impulsledninger.
  • Tomgang: Fast tomgangstemperatur ca. 35 °C (DN 20). Tomgangsdriften forhindrer ifølge Danfoss, at fjernvarmeledningen bliver kold.
  • Driftsgrænser: Medietemperatur 2–100 °C, maks. temperatur ved føler 130 °C, maks. differenstryk 4 bar, reguleringsforhold 100:1.
  • Følerplacering: Føleren fungerer bedst helt inde i veksleren med spidsen ca. 5 mm fra skillepladen.
  • Vandkvalitet: Klorindhold i brugsvandet maks. 200 PPM.
  • Idriftsætning: Danfoss anbefaler at skylle veksleren igennem på begge sider før første opstart, udlufte membranens plus- og minusside og montere snavssamlere med maks. 0,6 mm maskestørrelse før regulerings- og styreventil.

Tilbehør

Ofte stillede spørgsmål

Følger impulsrøret med?
Nej. Pakdåse og klemringsforskruninger til Ø6 × 0,8 mm kobberimpulsrør medfølger, men selve kobberrøret skal købes separat.

Hvilken temperatur holder den, når der ikke tappes?
En fast tomgangstemperatur på ca. 35 °C (for DN 20). Tomgangsdriften forhindrer ifølge Danfoss, at fjernvarmeledningen bliver kold.

Passer den til alle pladevarmevekslere?
AVTQ kan bruges med de fleste pladevarmevekslere, men Danfoss anbefaler at få bekræftet hos vekslerproducenten, at veksleren er godkendt til AVTQ.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeAVTQ flowkompenseret temperaturregulator
ModelAVTQ
Danfoss kodenr.003L7020
DimensionDN 20
Tilslutning1" udvendigt gevind, G 1 A (ISO 228/1)
Kvs3,2 m³/h
Antal porte2
ReturbegrænserfunktionNej
Indstillingsområde45–60 °C (tappetemperatur, trinløs)
TrykklassePN 16
Maks. differenstryk4 bar
Min. tappeflow12 l/h
Medietemperatur2–100 °C
MedieFjernvarme-/fjernkølecirkulationsvand, glykolholdigt vand op til 30 %
BrugsvandVarmt brugsvand med klorindhold maks. 200 ppm, pH 7–10
KarakteristikSplit
Læktab< 0,05 % af kvs
Kavitationsfaktor≥ 0,6
VentilhusRødbronze, Rg5 (mat.nr. 2.1096.01)
VentilsædeCrNi-stål, mat.nr. 1.4404
VentilkegleEPDM-gummi
PakningKegle/sæde: EPDM / rustfrit stål, mat.nr. 1.4571
ReguleringsmembranEPDM
Reguleringsforhold100:1
Reaktionstid (luk/åbn)4 sek.
Maks. temperatur ved føler130 °C
FølerØ15 × 90 mm, kobber (mat.nr. 2.0090)
Maks. vandhastighed omkring føler1,5 m/s
Kapillarrør1 m, kobber (mat.nr. 2.0090)
FølertilslutningM22×1 / 3/4" udvendigt gevind (R 3/4), DIN 2999
Omgivelsestemperatur0–70 °C
Opbevarings- og transporttemperatur-20…50 °C
Mærke
Varenummer451022008
EAN5702421500828
Vægt3,611 kg
