Beskrivelse

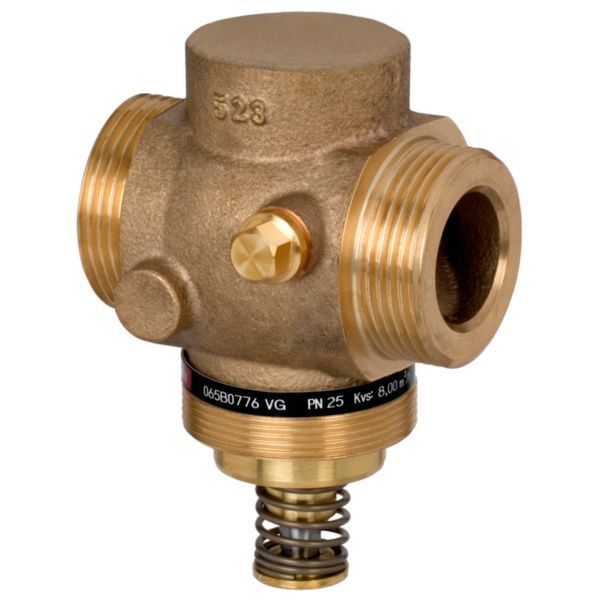

Danfoss VG er reguleringsventilen i den selvvirkende temperaturregulator AVT/VG, som især bruges til varmt brugsvand i varmtvandsbeholdere, beholderladesystemer og brugsvandsvekslere. Denne udgave er DN25 med kvs 8 m³/h og 1 1/4″ udvendigt gevind (G 1 1/4 A). Ventilen er normalt åben og lukker, når temperaturen stiger.
Fordele
- Regulering uden strøm: Sammen med AVT-aktuatoren holder ventilen temperaturen uden el-tilslutning.
- Virkemåde: Ventilen lukker, når temperaturen stiger, og åbner igen, når den falder.
- Materialer: Ventilhus i rødbronze, sæde i rustfrit stål og kegle i DZR-messing.
- Anvendelse: Ud over varmtvandsbeholdere og beholderladesystemer kan den bruges i blandesløjfer og rumopvarmningssystemer.
Passer den til dit anlæg?
Bruges til
- Ventildel i den selvvirkende temperaturregulator AVT/VG – især til varmt brugsvand i varmtvandsbeholdere, beholderladesystemer og brugsvandsvekslere.
- Kan også bruges i blandesløjfer og rumopvarmningssystemer.
Sådan vælger du
- Denne variant: VG DN25, kvs 8 m³/h, 1 1/4″ udvendigt gevind (G 1 1/4 A).
- AVT aktuator 40–90 °C
- AVT aktuator -10…40 °C
- Gevindnipler DN25
Montering
- AVT termostatisk aktuator med passende temperaturområde bestilles separat.
- Monteres i vilkårlig retning med 1 1/4″ udvendigt gevind (G 1 1/4 A) i begge ender.
- Medfølger ikke: AVT termostatisk aktuator.
Sådan virker den
Når medietemperaturen ændrer sig, ændres trykket i AVT-føleren. Trykket føres via impulsledningen til bælgen, som flytter spindlen: stiger temperaturen, bevæger keglen sig mod sædet og ventilen lukker – falder temperaturen, åbner ventilen.
Til installatøren
- Virkemåde: Ændringer i medietemperaturen ændrer trykket i AVT-følerens bælg via impulsledningen; det flytter spindlen, så ventilen lukker ved stigende temperatur og åbner ved faldende temperatur.
- Driftsgrænser: Medietemperatur 2–150 °C, maks. differenstryk 20 bar, trykklasse PN 25.
- Vandkvalitet: Cirkulationsvand eller glykolholdigt vand op til 30 %, pH mellem 7 og 10.
- Kombination: Kan kombineres med sikkerhedstemperaturovervågning STM og sikkerhedstemperaturbegrænser STL; typetestet iht. EN 14597.
- Montage: Monteres i vilkårlig retning med 1 1/4″ udvendigt gevind (G 1 1/4 A, ISO 228/1) i begge ender. Håndtaget til temperaturindstilling på AVT-aktuatoren kan plomberes.
Se alle tekniske specifikationer →
Tilbehør
Danfoss AVT termostat Ø 16 x 210 mm R 3/4 omr -10-40°C6.432 kr. inkl. moms+
Danfoss AVT termostat Ø 16 x 210 mm R 3/4 omr 40-90°C6.780 kr. inkl. moms+
Danfoss AVT termost.35-70 °C type AVT6.823 kr. inkl. moms+
Danfoss gevindnipler, DN 25, G 1 1/4 omløber x R 1 udvendigt gevind, 2 stk. (003H6904)494 kr. inkl. moms+
Danfoss union DN20. 3/4'' Omløber 1 1/4''165 kr. inkl. moms+
Ofte stillede spørgsmål
Hvad skal jeg bruge ud over ventilen?
En AVT termostatisk aktuator med det ønskede temperaturområde. Aktuatoren består af bælg, impulsledning og føler og bestilles separat.
Lukker ventilen ved stigende temperatur?
Ja, regulatoren lukker ved stigende temperatur og åbner igen, når temperaturen falder.
Kan ventilen bruges uden strøm?
Ja, AVT/VG-regulatoren er selvvirkende og kræver ikke el-tilslutning.
Hvilket gevind har ventilen?
Den har 1 1/4″ udvendigt gevind (G 1 1/4 A, ISO 228/1) i begge ender.
Dokumentation
- Datablad Motorventiler, AVT / VG (F) PDF · 1,9 MB
- Brochure Lad intelligente motorventiler håndtere dine driftsudfordringer PDF · 6,2 MB
- Driftsvejledning VG, VGF, VGS, VGU, VGUF PDF · 962 KB
- EU-overensstemmelseserklæring EU Declaration of Conformity PDF · 330 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
