Beskrivelse

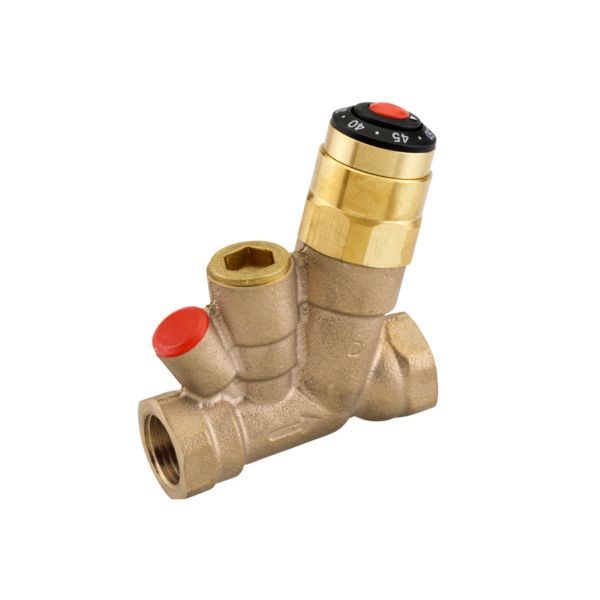

Danfoss MTCV er en multifunktionel termostatisk cirkulationsventil til indregulering af varmtvandscirkulation. Version A er uden desinfektionsfunktion. DN 15-ventilen har kvs 1,5 m³/h, et indstillingsområde på 35–60 °C og er fabriksindstillet til 50 °C.
Fordele
- Selvvirkende: Et termoelement lukker ventilen ved stigende vandtemperatur og åbner den igen, når temperaturen falder.
- Flowstop: Når vandtemperaturen er 5 °C højere end den indstillede værdi, stopper flowet gennem ventilen.
- Ventilhus: Rg5-bronze.
- Fabriksindstilling: Ventilen er indstillet til 50 °C fra fabrikken.
Passer den til dit anlæg?
Bruges til
- Termisk indregulering af varmtvandscirkulation i bygninger med cirkulationsanlæg; ventilen monteres i cirkulationsstigrørene.
Sådan vælger du
- Denne variant: MTCV version A, DN 15, kvs 1,5 m³/h, indvendigt gevind (ISO 7/1).
- Større: MTCV A DN 20, kvs 1,8
Montering
- Indstilles med en 2,5 mm unbrakonøgle i området 35–60 °C (fabriksindstilling 50 °C). Danfoss anbefaler at kontrollere med termometer ved sidste tappested på stigrøret og korrigere for varmetabet derfra til ventilen.
- Medfølger ikke: Bimetaltermometer (tilbehør), Termostatisk desinfektionsmodul til B-version (tilbehør, passer ikke til denne A-version).
Til installatøren
- Desinfektion: Version A har ingen desinfektionsfunktion. Danfoss’ termiske desinfektionsmodul (003Z2021) er til MTCV B-version.
- Godkendelser: ACS, PZH.
- Maks. differenstryk over ventilen: 100 kPa.
- Maks. medietemperatur: 100 °C.
Se alle tekniske specifikationer →
Varianter
Tilbehør
Danfoss adapter til termomotor (modul C) til MTCV 003Z1022481 kr. inkl. moms+
Danfoss bimetaltermometer med adapter til MTCV A og B261 kr. inkl. moms+
Danfoss følerlomme for ESMB til MTCV version C (003Z1024)142 kr. inkl. moms+
Danfoss MTCV B desinfektions modul344 kr. inkl. moms+
Danfoss ESMB-12, PT1000 temperaturføler 2,5mtr.612 kr. inkl. moms+
Danfoss ESMC Pt1000 anlægsføler, 2 m kabel (087N0011)365 kr. inkl. moms+
Ofte stillede spørgsmål
Hvordan indstilles temperaturen på MTCV?
Med en 2,5 mm unbrakonøgle i området 35–60 °C; fabriksindstillingen er 50 °C.
Hvornår lukker ventilen for flowet?
Ventilen er selvvirkende: et termoelement i keglen lukker ved stigende temperatur, og flowet stopper, når vandet er 5 °C over indstillingen.
Kan ventilen opgraderes til termisk desinfektion?
Nej, denne ventil er version A uden desinfektionsfunktion. Danfoss’ termiske desinfektionsmodul (003Z2021) er til MTCV B-version, ikke til A-versionen.
Hvad er forskellen på denne DN 15-udgave og DN 20-udgaven?
DN 15 har kvs 1,5 m³/h; DN 20-udgaven (003Z4520) har kvs 1,8 m³/h.
Dokumentation
- Datablad Indregulering af varmtvand, MTCV PDF · 2,4 MB
- Brochure MTCV leaflet - læs om fordelene PDF · 662 KB
- Driftsvejledning MTCV - version 0 PDF · 683 KB
- Driftsvejledning MTCV - version A PDF · 840 KB
- Driftsvejledning MTCV - version B PDF · 1,2 MB
- Driftsvejledning MTCV - version C PDF · 1,6 MB
- Reklamemateriale MTCV - produktegenskaber PDF · 271 KB
- EU-overensstemmelseserklæring EU Declaration of conformity PDF · 289 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
