Beskrivelse

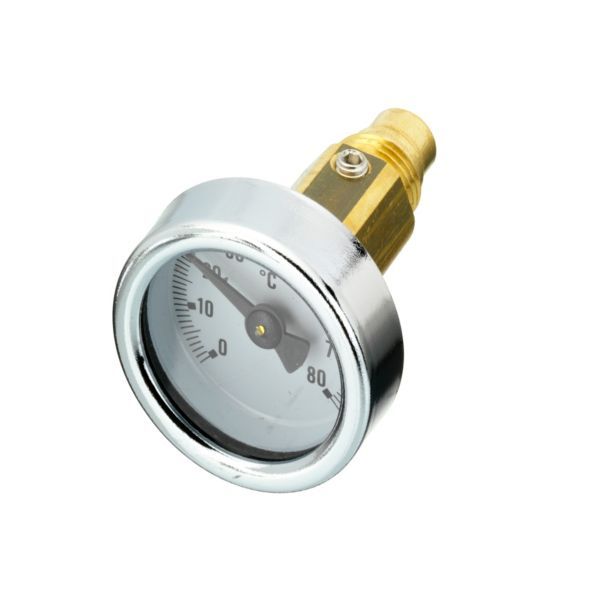

Danfoss 003Z1023 er et bimetaltermometer med adapter til den termostatiske cirkulationsventil MTCV. Termometeret er ekstraudstyr til MTCV i version A og B og bruges til at måle og kontrollere temperaturen på det cirkulerende brugsvand.
Fordele
- Viser temperaturen: Termometeret monteres på ventilen og måler temperaturen på det cirkulerende brugsvand.
- Passer til MTCV A og B: Danfoss angiver, at der i både version A og B kan monteres et termometer som ekstraudstyr.
- Kontrol efter indstilling: Danfoss skriver, at termometeret efter en ny indstilling skal bruges til at kontrollere, om den krævede temperatur ved aftapningsstedet er opnået.
Passer den til dit anlæg?
Bruges til
- Brugsvandsanlæg med cirkulation, hvor MTCV holder temperaturen i stigstrengene.
Sådan vælger du
- Denne variant: bimetaltermometer med adapter til MTCV version A og B.
- Til version C med elektronisk reguleret desinfektion skal der monteres en temperaturføler PT 1000 i termometerhovedet (adapter til ESMB Pt1000, 003Z1024).
Montering
- Monteres som ekstraudstyr på MTCV i version A eller B, hvor termometerproppen sidder.
- Medfølger: Adapter til MTCV.
- Medfølger ikke: MTCV-ventil.
Til installatøren
- Temperaturområde: MTCV’s reguleringsmodul arbejder i temperaturområdet 35–60 °C og er fabriksindstillet til 50 °C.
- Brug: Mål brugsvandets temperatur ved sidste aftapningssted på stigrøret og sammenlign med den temperatur, der er indstillet på MTCV – forskellen skyldes varmetab i cirkulationsrøret mellem MTCV og aftapningsstedet. Hvor TVM-ventiler (termostatiske blandeventiler) er installeret, skal temperaturen måles før TVM-ventilen.
Se alle tekniske specifikationer →
Passer til
Ofte stillede spørgsmål
Hvornår skal termometeret bruges?
Efter en ny indstilling af MTCV: termometeret bruges til at kontrollere, om den krævede temperatur ved aftapningsstedet er opnået, og indstillingen korrigeres på den baggrund.
Passer termometeret til DN 15 og DN 20?
Ja, det passer til MTCV version A og B i både DN 15 og DN 20.
Hvad gør jeg, hvis MTCV har elektronisk styring (version C)?
I version C skal der monteres en temperaturføler PT 1000 i termometerhovedet; Danfoss har en adapter til ESMB Pt1000 (003Z1024).
Dokumentation
- Datablad Indregulering af varmtvand, MTCV PDF · 2,4 MB
- Brochure MTCV Thermal balancing valves - Optimise the performance of domestic hot water systems PDF · 1,4 MB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
