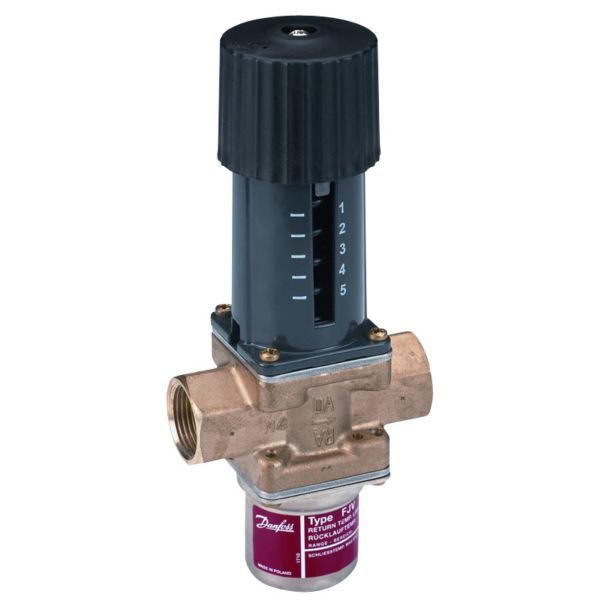

Danfoss FJV returløbstermostat 15. 1/2” , 003N2250

2.567 kr. inkl. moms

Selvvirkende returløbstermostat, der begrænser returvandstemperaturen i fjernvarmeanlæg uden at skulle bruge strøm.

  • Tilslutning: 1/2″ indvendigt gevind (Rp 1/2)
  • Funktion: Begrænser returvandstemperaturen og lukker, når temperaturen stiger
  • Kapacitet: kvs 1,9 m³/h
  • Selvvirkende: Kræver ingen strøm

Levering 1–3 hverdage

Varenummer (SKU): 406010004 Kategori:

Beskrivelse

Danfoss FJV er en selvvirkende temperaturregulator, der begrænser returvandstemperaturen i fjernvarmeanlæg – fx fra varmtvandsbeholdere i direkte anlæg eller i anlæg med blandesløjfe. Regulatoren lukker ved stigende temperatur, så returvandet er kølet ned til den indstillede temperatur, inden det sendes retur til fjernvarmeværket. Denne udgave er DN 15 med 1/2″ indvendigt gevind (Rp 1/2) og kvs 1,9 m³/h.

Fordele

  • Ingen strøm nødvendig: Regulatoren er selvvirkende og lukker ved stigende returtemperatur.
  • Indstilling på håndtaget: Temperaturen vælges på en nummereret skala; Danfoss oplyser, at skalaens værdier kun er vejledende.
  • Medie: Kan køre med cirkulationsvand og glykolholdigt vand op til 30 %.
  • Materialer: Ventilhuset er af messing og ventilsædet af Cr Ni-stål.

Passer den til dit anlæg?

Bruges til

  • Fjernvarmeanlæg: begrænsning af returvandstemperaturen fra varmtvandsbeholdere i direkte tilsluttede anlæg.
  • Central styring af returvandstemperaturen i fjernvarmeanlæg med blandesløjfe.

Sådan vælger du

Montering

  • Tilsluttes med 1/2″ indvendigt gevind (Rp 1/2) i begge ender.
  • FJV skal installeres lige efter varmtvandsbeholderen og i returledningen.
  • Er central styring af returvandstemperaturen påkrævet (fjernvarmeanlæg med blandesløjfe), skal FJV placeres, så returvandstemperaturen fra varmtvandsbeholderen ikke påvirker elementet.
  • Regulatoren kan monteres i en vilkårlig placering med flow i den indstøbte pils retning. Danfoss anbefaler at indbygge et filter i installationens tilgang.
  • FJV må ikke isoleres, da det vil påvirke ventilens reguleringsfunktion – den skal kunne afgive varme.
  • Medfølger ikke: Nipler til udvendigt gevind og svejsenipler (tilbehør).
Til installatøren
  • Funktion: Regulatoren består af en reguleringsventil, en termostatisk føler og et håndtag til temperaturindstilling. Den termostatiske føler består kun af en bælg. Regulatoren lukker ved stigende temperatur.
  • Vandkvalitet: pH i mediet min. 7 og maks. 10, ifølge producentens datablad.
  • Driftsgrænser: Maks. medietemperatur 130 °C, omgivelsestemperatur 0–70 °C, maks. differenstryk 10 bar, PN 16.
  • Indstilling: Skalaen er nummereret, og databladet viser forholdet mellem skalatal og returvandstemperatur. Værdierne er kun vejledende.
  • Flowkarakteristik: Lineær, kavitationsfaktor 0,4. Regulatoren har ingen flowregulering.
  • Isolering: FJV må ikke isoleres – den skal kunne afgive varme til omgivelserne for at regulere korrekt.
  • Service: Danfoss har en termostatisk aktuator 20-60 og et reparationssæt til DN 15 som reservedele; installation og service er beskrevet i de særskilte instruktioner, der leveres med regulatoren.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvilken pH skal anlægsvandet have?
Min. 7 og maks. 10, ifølge producentens datablad.

Findes der reservedele, hvis regulatoren skal serviceres?
Ja. Danfoss har en termostatisk aktuator 20-60 og et reparationssæt til DN 15 som reservedele til FJV, ifølge producentens datablad.

Hvad er regulatorens mål?
Databladets måltegning angiver for FJV 15 med indvendigt gevind: L 72 mm, H1 71 mm og H2 133 mm. Målene L2, L3 og L4 i samme tabel gælder udgaven med udvendigt gevind.

Skal regulatoren bruge strøm?
Nej. FJV er selvvirkende og lukker ved stigende returtemperatur uden ekstern strømforsyning.

Kan den bruges med glykolblandet vand?
Ja, med cirkulationsvand eller glykolholdigt vand op til 30 %, ifølge producentens datablad.

Må regulatoren isoleres sammen med rørene?
Nej. Danfoss skriver, at FJV ikke må isoleres, da det vil påvirke ventilens reguleringsfunktion – den skal kunne afgive varme.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeFJV returløbstermostat (temperaturbegrænser)
Danfoss kodenr.003N2250
DimensionDN 15
Antal porte2
Tilslutning1/2" indvendigt gevind, Rp 1/2 (ISO 7/1)
Kvs1,9 m³/h
FlowområdeIngen flowregulering
Temperaturindstillingsområde20–60 °C
TrykklassePN 16
Maks. differenstryk10 bar
Maks. medietemperatur130 °C
Omgivelsestemperatur0…70 °C
Transporttemperatur-20…50 °C
MedieCirkulationsvand, glykolholdigt vand op til 30 %
pH i mediet7–10
KarakteristikLineær
Kavitationsfaktor0,4
MonteringReturløb
VentilhusMessing
VentilsædeCr Ni-stål, w.nr. 1.4301 (DIN 17440)
VentilkegleNBR-gummi
SpindelAfzinkningsfri messing (BS 2874/CZ132)
Kegle-/sædepakningNBR/messing, w.nr. 2.0402
Membraner og O-ringeEPDM-gummi
MålFJV 15 med indvendigt gevind: L 72 mm, H1 71 mm, H2 133 mm
GodkendelseETA VA 1.54/18952
Nettovægt1,294 kg
Bruttovægt1,372 kg
Mærke
Varenummer406010004
EAN5702421100141
