Beskrivelse

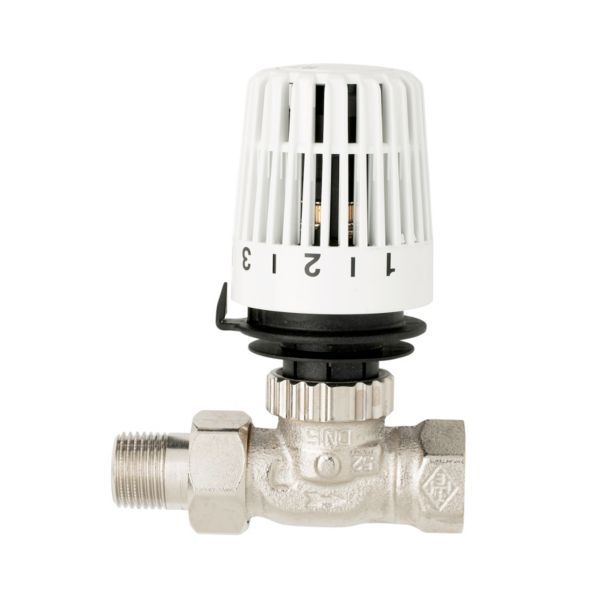

RTL er en termostatisk returtemperaturbegrænser, der begrænser returtemperaturen på radiatorer, mindre gulvvarmeanlæg (op til 15 m²) eller kombinerede anlæg. Vandets temperatur overføres fra ventilhuset til føleren, og ventilen åbner kun, når den indstillede vandtemperatur ikke er nået. Denne udgave er lige i DN 15 med 1/2″ indvendigt gevind, uden forindstilling, og leveres som sæt med RTL-termostat.
Fordele
- Returtemperatur: Ventilen åbner først, når den indstillede vandtemperatur ikke er nået – IMI kalder det maksimumbegrænsning af returtemperatur.
- Ventilhus: Korrosionsbestandigt rødgods, forniklet.
- Spindel: Niro-stålspindel med dobbelt O-ring; den udvendige O-ring kan udskiftes under tryk.
- Termostat: Følger med ventilhuset som ét sæt, fordi andre følere ikke kan bruges på denne ventilhusudgave.
Passer den til dit anlæg?
Bruges til
- Begrænsning af returtemperaturen på radiatoranlæg, gulvvarmeanlæg eller kombinerede anlæg.
- Mindre gulvvarmeanlæg op til 15 m².
Sådan vælger du
- Denne variant: DN 15 lige, uden forindstilling, inkl. termostat.
- Omvendt vinkel: RTL DN 15
Montering
- Tilslutning: 1/2″ indvendigt gevind.
- Indstillingen må ikke være under omgivelsestemperaturen, ellers kan ventilen ikke åbne – vælg placeringen omhyggeligt.
- Undgå montering direkte på et fordelerrør, hvor overført varme kan påvirke følingen.
- Ved gulvvarme skal fremløbstemperaturen reguleres, så den passer til det aktuelle gulv.
- Medfølger: RTL-termostat (hvid RAL 9016).
Til installatøren
- Reguleringsform: Proportionalregulator med selvvirkende aktuator. Ventilen åbner først, når den indstillede returtemperatur ikke er nået.
- Indstilling: Temperaturområdet er ifølge IMI begrænset i øvre og nedre ende og kan blokeres ved hjælp af dækket stop-klips.
- Rørtilslutning: Udgaven med indvendigt gevind er ifølge IMI designet for tilslutning på gevindforsynede rør eller med kompressionsfittings til kobberrør, præcisionsstålrør eller flerlagsrør (kun DN 15).
- Driftsgrænser: Medietemperatur 2–120 °C, maks. følertemperatur 60 °C, trykklasse PN 10, maks. differenstryk 1 bar for at returbegrænseren stadig lukker.
- Vandkvalitet: Varmebærende medier skal følge VDI 2035 (industri- og fjernvarmeanlæg: VdTÜV-1466/AGFW-5/15). Medier med mineralolie kan nedbryde EPDM-pakningerne, og glykolbaserede frost- og korrosionsmidler skal bruges efter producentens koncentrationsangivelser.
- Støj: Differenstrykket over ventilen bør ikke overstige ca. 20 kPa (0,2 bar), vandmængderne skal være korrekt indreguleret, og anlægget afluftet.
- Materialer: Ventilhus i korrosionsbestandigt rødgods, O-ringe og kegle i EPDM-gummi, returfjeder i rustfrit stål, ventilindsats i messing/PPS/SPS, spindel i niro-stål med dobbelt O-ring-tætning.
- Montagekrav: Indstillingen skal være over omgivelsestemperaturen, ellers kan ventilen ikke åbne. Monteres ikke direkte på et fordelerrør, hvor overført varme kan påvirke følingen.
Kv-værdi ved P-bånd, DN 15 (1/2″)
| P-bånd [K] | 2 | 4 | 6 | 8 | 10 | Kvs |
|---|---|---|---|---|---|---|
| Kv | 0,32 | 0,66 | 1,00 | 1,34 | 1,60 | 2,00 |
Tilladt differenstryk, hvor returbegrænseren stadig lukker: 1 bar.
Se alle tekniske specifikationer →
Varianter
Ofte stillede spørgsmål
Kan jeg bruge en anden føler på ventilhuset?
Nej. Andre følere kan ikke benyttes på RTL-ventilhuset uden forindstilling, derfor leveres det som sæt.
Hvilken returtemperatur giver indstillingerne?
Indstilling 1 svarer til 10 °C, 2 til 20 °C, 3 til 30 °C, 4 til 40 °C og 5 til 50 °C. Ved 0 er ventilen helt lukket uden frostsikring. IMI bemærker, at den resulterende returtemperatur kan afhænge af omgivelsestemperaturen ved termostathovedet, så indstillingen kan være nødvendig at justere.
Hvornår må gulvvarmen startes?
Opvarmningen startes tidligst 21 dage efter udlægning af cementlag og 7 dage efter anhydritlag for gulvvarmelag udført iht. EN 1264-4.
Dokumentation
- Brochure Katalogblad RTL PDF · 1,5 MB
- Installationsvejledning Monteringsvejledning RTL (flersproget, PDF) PDF · 831 KB
Tekniske data fra producentens officielle materiale (climatecontrol.imiplc.com). Ret til ændringer forbeholdes.
