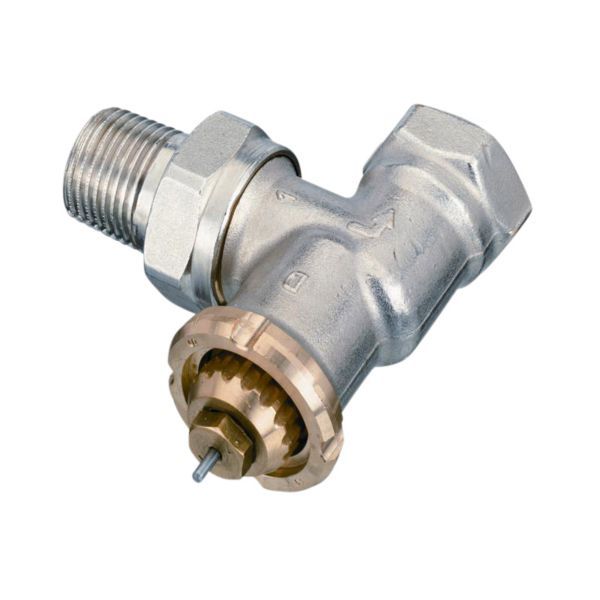

Danfoss FJVR ventilhus DN15 1/2” vinkel, 003L1013 (termostatelement separat)

249 kr. inkl. moms

Ventilhus til den selvvirkende returløbstermostat FJVR, der automatisk regulerer returløbstemperaturen fra radiatorer, konvektorer og mindre gulvvarmesystemer.

  • Tilslutning: Tilgang 1/2″ udvendigt gevind (R 1/2), afgang 1/2″ indvendigt gevind (Rp 1/2), vinkelløb
  • Kvs: 0,68 m³/h
  • Element: Termostatisk element bestilles separat
  • Indstilling: Indstillingsværdien kan begrænses eller låses

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 403511004 Kategori:

Beskrivelse

Danfoss FJVR 15 er ventilhuset til returløbstermostaten FJVR, her i vinkelløb med 1/2″ udvendigt gevind (R 1/2) på tilgangen og 1/2″ indvendigt gevind (Rp 1/2) på afgangen. Sammen med et FJVR termostatisk element regulerer ventilen automatisk returløbstemperaturen fra radiatorer, konvektorer og mindre gulvvarmesystemer. Element og ventilhus bestilles hver for sig.

Fordele

  • Automatisk regulering: FJVR er en selvvirkende P-regulator, der holder returløbstemperaturen nede uden strøm.
  • Minimumcirkulation: Danfoss angiver, at FJVR også kan sikre en vis minimum cirkulation i rørledninger.
  • Service uden tømning: Pakdåsen kan udskiftes under drift, dvs. med vand og tryk på anlægget.
  • Rørtilslutning: Danfoss angiver, at tilslutningerne er egnet til klemringsfittings.
  • Materiale: Ventilhus og øvrige metaldele i Ms 58-messing, forniklet udvendigt.

Passer den til dit anlæg?

Bruges til

  • Radiatorer, konvektorer og mindre gulvvarmesystemer ved renovering.
  • Gulvvarmeregulering i mindre baderum, hvis der er en radiator eller konvektor med selvvirkende termostatventil i rummet, eller hvis baderummets vægge ikke er en del af klimaskærmen.
  • Sikring af en vis minimum cirkulation i rørledninger.

Sådan vælger du

Montering

  • Monteres i radiatorens afgangsstuds. Orienteringen af ventil og element er underordnet, blot skal gennemstrømningen altid ske i den indstøbte pils retning.
  • Termostatisk element bestilles separat.
  • Ved differenstryk over 1 bar er en differenstrykregulator (AVPL, AVP, AIP eller AFP) påkrævet af hensyn til ventilens funktion.
  • Medfølger ikke: termostatisk element (bestilles separat).
Til installatøren
  • Regulering: Selvvirkende P-regulator uden strøm. Returvandstemperaturen indstilles ved at dreje elementets håndtag; små talværdier giver lille varmeafgivelse, store talværdier giver stor varmeafgivelse.
  • Indstilling: Indstillingsværdien kan begrænses eller låses – fremgangsmåden er beskrevet i Danfoss’ instruktion.
  • Byggeperiode: I byggeperioden kan varmen reguleres med kærvskruen i ventilhushætten.
  • Differenstryk: For at undgå strømningsstøj anbefaler Danfoss altid at indbygge en differenstrykregulator type AVPL, AVP, AIP eller AFP; ved differenstryk over 1 bar er den påkrævet af hensyn til ventilens funktion. Arbejdstrykket er summen af statisk tryk og differenstryk.
  • Rumstyring: Danfoss angiver, at FJVR ikke opfylder DS 469’s krav til rumstyring. For et mindre badeværelse gælder, at hvis den primære varmekilde i rummet – radiator eller håndklædetørrer – er styret efter rumtemperaturen, så kan den sekundære varmekilde (gulvvarmen) styres med en returtermostat.
  • Vandbehandling: Er det nødvendigt at tilsætte kemikalier til det cirkulerende vand for at undgå kalkafsætning og korrosion, skal leverandørens anvisninger overholdes.
  • Driftsgrænser: Maks. arbejdstryk 10 bar, prøvetryk 16 bar, maks. vandtemperatur 120 °C.
  • Pakdåse: Danfoss angiver pakdåse 013G0290 til nye ventiler og 013U0070 til ventiler fra før 2005.

Varianter

Tilbehør

Ofte stillede spørgsmål

Er termostaten med?
Nej. FJVR består af et termostatisk element og et ventilhus, som bestilles hver for sig.

Hvor monteres ventilen?
I radiatorens afgangsstuds. Orienteringen af ventil og element er underordnet, blot skal gennemstrømningen ske i den indstøbte pils retning.

Hvad med differenstryk over 1 bar?
Så er en differenstrykregulator påkrævet af hensyn til ventilens funktion – Danfoss nævner AVPL, AVP, AIP og AFP.

Kan FJVR styre gulvvarmen i et badeværelse?
Danfoss angiver, at FJVR ikke opfylder DS 469’s krav til rumstyring. I et mindre badeværelse kan gulvvarmen styres med en returtermostat, hvis den primære varmekilde i rummet er styret efter rumtemperaturen.

Hvilken pakdåse passer?
Danfoss angiver 013G0290 til nye ventiler og 013U0070 til ventiler fra før 2005.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeFJVR ventilhus, vinkelløb
ModelFJVR 15
Danfoss kodenr.003L1013
DimensionDN 15
TilslutningTilgang 1/2" udvendigt gevind (R 1/2), afgang 1/2" indvendigt gevind (Rp 1/2), ISO 7-1/228-1; egnet til klemringsfittings
Kvs0,68 m³/h
Maks. driftstryk10 bar
Maks. differenstryk1 bar
Prøvetryk16 bar
Medietemperaturmaks. 120 °C
VentilhusMs 58 (messing)
PakningTrykstift i pakdåse: kromstål; O-ring: EPDM; ventilkegle: NBR
OverfladeForniklet udvendigt
Indhold af sætVentil (termostatisk element bestilles separat)
GodkendelserIkke CE-mærket; ikke UL-klassificeret
Nettovægt0,292 kg
Mærke
Varenummer403511004
EAN5702421034606
