Beskrivelse

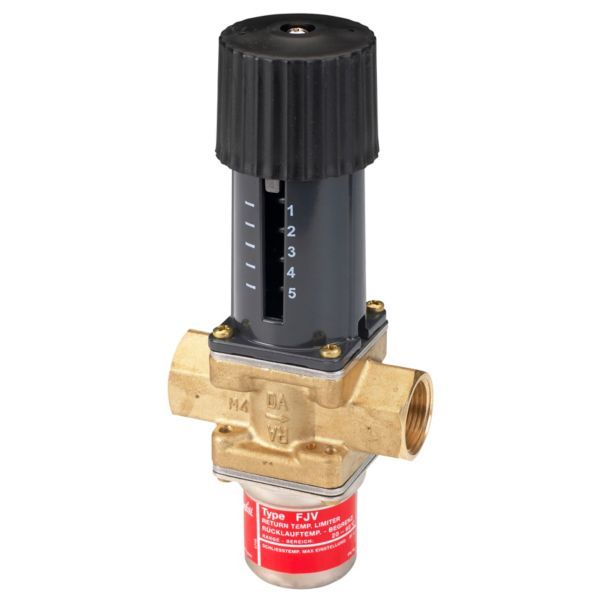

Danfoss FJV er en selvvirkende temperaturregulator, der begrænser returvandstemperaturen i fjernvarmeanlæg – fra varmtvandsbeholdere i direkte tilsluttede anlæg eller i anlæg med blandesløjfe. Regulatoren lukker ved stigende temperatur, så returvandet er afkølet til den indstillede temperatur, før det løber tilbage til fjernvarmeværket. Denne udgave er DN 25 med kvs 5,5 m³/h, indstillingsområde 20–60 °C og 1″ indvendigt gevind (Rp 1).
Fordele
- Uden kapillarrør: Den termostatiske føler består kun af en bælg – der er ikke noget kapillarrør at trække.
- Må ikke isoleres: Regulatoren skal kunne afgive varme for at regulere rigtigt, så den må ikke isoleres.
- Skala på håndtaget: Temperaturen sættes på en nummereret skala; Danfoss angiver sammenhængen mellem skalatal og returtemperatur som vejledende.
- Medie: Til cirkulationsvand og glykolholdigt vand op til 30 %.
- Reservedele: Danfoss har en termostatisk aktuator og reparationssæt til ventilen som reservedele.
Passer den til dit anlæg?
Bruges til
- Returvandstemperatur fra varmtvandsbeholdere i direkte tilsluttede fjernvarmeanlæg.
- Central styring af returvandstemperaturen i fjernvarmeanlæg med blandesløjfe.
Sådan vælger du
- Denne variant: FJV DN 25, kvs 5,5 m³/h, indstillingsområde 20–60 °C, 1″ indvendigt gevind (Rp 1).
- FJV DN 15, Rp ½, kvs 1,9
- FJV DN 20, Rp ¾, kvs 3,4
- Danfoss fører også FJV med udvendigt gevind (G 3/4 A, G 1 A og G 1 1/4 A) i samme størrelser.
Montering
- FJV installeres lige efter varmtvandsbeholderen, i returledningen, med flow i den indstøbte pils retning.
- Kræver anlægget central styring (blandesløjfe): placeres, så returvandet fra varmtvandsbeholderen ikke påvirker elementet.
- FJV må ikke isoleres – den skal kunne afgive varme for at regulere rigtigt. Danfoss anbefaler et filter i installationens tilgang.
- Medfølger: Komplet regulator (reguleringsventil, termostatisk føler og håndtag).
- Medfølger ikke: Svejsenipler og gevindnipler er tilbehør.
Til installatøren
- Virkemåde: Regulatoren har en reguleringsventil, en termostatisk føler (kun en bælg, uden kapillarrør) og et håndtag til temperaturindstilling. Ventilen lukker, når temperaturen stiger.
- Skala: Håndtaget har en nummereret skala; sammenhængen mellem skalatal og returtemperatur er vejledende.
- Montering: Lige efter varmtvandsbeholderen, i returledningen, med flow i den indstøbte pils retning. Må ikke isoleres.
- Central styring: I anlæg med blandesløjfe placeres FJV, så returvandet fra varmtvandsbeholderen ikke påvirker elementet. Danfoss anbefaler filter i tilgangen.
- Driftsgrænser: Maks. differenstryk 10 bar, pH i mediet 7–10, omgivelsestemperatur 0–70 °C, transporttemperatur -20…50 °C.
- Godkendelse: ETA VA 1.54/18952.
Se alle tekniske specifikationer →
Varianter
Ofte stillede spørgsmål
Hvilken pH skal anlægsvandet have?
Min. 7 og maks. 10, ifølge producentens datablad.
Findes der reservedele, hvis regulatoren skal serviceres?
Ja. Danfoss har en termostatisk aktuator (20–60 °C) og reparationssæt til ventilen som reservedele til FJV, ifølge producentens datablad.
Hvad er regulatorens mål?
Danfoss angiver for FJV 25: H1 76 mm, H2 138 mm, L 95 mm, L2 168 mm, L3 167 mm og L4 83 mm, ifølge producentens datablad.
Dokumentation
- Datablad FJV PDF · 441 KB
- Datablad Temperaturregulatorer, FJV PDF · 862 KB
- Driftsvejledning FJV PDF · 879 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
