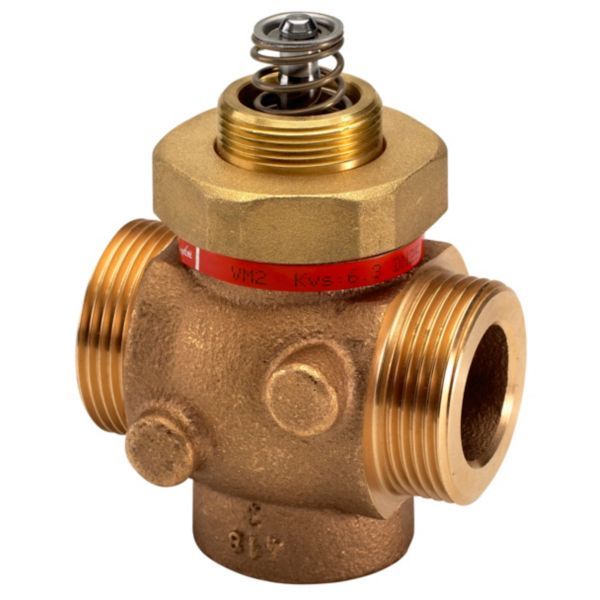

Danfoss Vm2-15 2vejs sædeventil, DN15 Kvs 1,6 PN25

2.468 kr. inkl. moms

En 2-vejs motorventil i rødbronze til fjernvarme, kedelanlæg og brugsvandsanlæg med veksler eller beholder. Lukker mod højt differenstryk, selv med en lille aktuator.

  • Type: VM 2, 2-vejs sædeventil (motorventil)
  • Dimension: DN15, udvendigt gevind G ¾ A
  • Kvs-værdi: 1,6 m³/h
  • Karakteristik: Split – udviklet til de mest krævende anlæg
  • Aktuator: Mekanisk push-tilslutning til Danfoss’ gearmotorer AMV(E)

Levering 1–3 hverdage

Varenummer (SKU): 461046404 Kategori:

Beskrivelse

Danfoss VM 2 er en 2-vejs motorventil i rødbronze til fjernvarme, kedelanlæg og brugsvandsanlæg med veksler eller beholder. Denne udgave er DN15 med kvs 1,6 m³/h og udvendigt gevind G 3/4 A. Ventilen er normalt åben og bygget til at arbejde sammen med Danfoss’ elektriske motorer AMV(E) 10/13, AMV(E) 20/23 og AMV(E) 30/33.

Fordele

  • Regulering: Danfoss angiver hurtig og stabil regulering med split-karakteristikken og mindre temperaturoscillation.
  • Kan lukke mod højt tryk: Danfoss angiver, at ventilen kan lukke mod højt differenstryk med små aktuatorer.
  • Tilslutning: Ventilen har 3/4″ udvendigt gevind, og nipler til svejsning eller rørgevind fås som tilbehør.
  • Læktab: Læktabet er maks. 0,05 % af kvs.

Passer den til dit anlæg?

Bruges til

  • Motorventil til krævende anlæg: fjernvarmeanlæg, kedelanlæg og brugsvandsanlæg med varmeveksler eller beholder.
  • Bruges sammen med Danfoss’ elektriske motorer AMV(E) 10/20/30 eller med spring return-funktion (fjederretur) AMV(E) 13/23/33.

Sådan vælger du

Montering

  • Ventil og motor bestilles hver for sig; motoren kobles på med push-tilslutningen.
  • Medie: cirkulationsvand eller glykolholdigt vand op til 30 %, 2–150 °C.
  • Tilslutning i klart sprog: 3/4″ udvendigt gevind (G 3/4 A).
  • Medfølger ikke: Aktuator (bestilles separat), Nipler (svejse- eller gevindnipler, bestilles separat).
Til installatøren
  • Karakteristik: Split, reguleringsforhold min. 50:1, vandring 5 mm.
  • Driftsgrænser: Maks. lukketryk (Δp) 16 bar med AMV(E) 10/13, 20/23 og 30/33. Maks. driftstryk 12 bar (Danfoss anbefaler 4 bar for at undgå højt støjniveau og kavitation).
  • Medie: Cirkulationsvand eller glykolholdigt vand op til 30 %, pH 7–10, temperatur 2–150 °C.
  • Ventilen er normalt åben.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvilke motorer passer til ventilen?
Ifølge Danfoss passer AMV(E) 10/13, AMV(E) 20/23 og AMV(E) 30/33. Maks. lukketryk er 16 bar med alle tre kombinationer for VM 2 DN 15.

Hvilken karakteristik har VM 2?
VM 2 har split-karakteristik. Danfoss angiver, at den giver hurtig og stabil regulering og mindre temperaturoscillation.

Hvilket medie er ventilen beregnet til?
Cirkulationsvand eller glykolholdigt vand op til 30 %, pH mellem 7 og 10, ved 2–150 °C.

Følger der nipler eller en aktuator med?
Nej. Danfoss angiver nipler som en valgmulighed med eget bestillingsnummer – fx gevindnipler 003H6902 (R 1/2) eller svejsenipler 003H6908 til DN 15 – og aktuatoren bestilles også separat.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeVM 2, 2-vejs sædeventil (motorventil), trykaflastet
Danfoss kodenr.065B2014
DimensionDN15
Tilslutning3/4" udvendigt gevind (G 3/4 A), ISO 228-1
Kvs1,6 m³/h
TrykklassePN 25
Maks. driftstryk12 bar (anbefalet 4 bar for at undgå højt støjniveau og kavitation)
Maks. differenstryk16 bar (maks. lukketryk med AMV(E) 10/13, 20/23 og 30/33)
Medietemperatur2–150 °C
MedieCirkulationsvand / glykolholdigt vand op til 30 %, pH 7–10
Vandring5 mm
KarakteristikSplit
ReguleringsforholdMin. 50:1
LæktabMaks. 0,05 % af kvs
Kavitationsfaktor≥ 0,5
VentilhusRødbronze, mat. nr. 2.1096.1 (RG5)
VentilsædeRustfast stål
VentilkegleRustfast stål
SpindelRustfast stål
SpindelpositionNormalt åben
MålL1 65 mm, H1 33 mm, H2 70 mm, H3 163 mm, H4 166 mm, H5 176 mm, SW 30 mm
Mærke
Varenummer461046404
EAN5702421508909
Vægt0,938 kg
