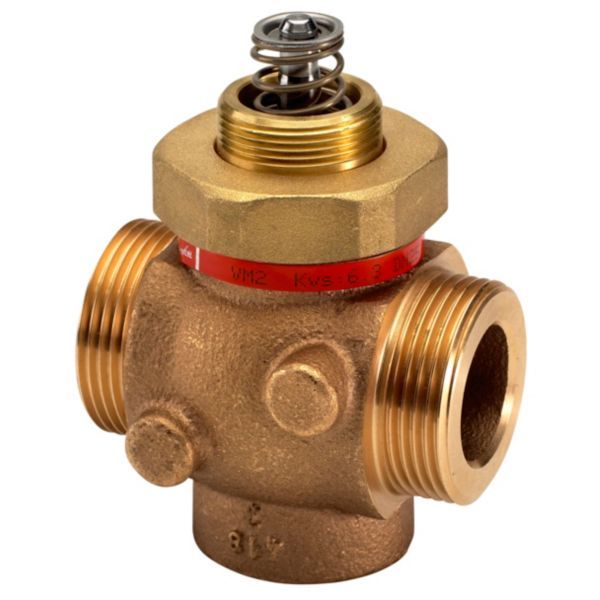

Danfoss Vm2-40 2vejs sædeventil, DN40 Kvs 16,0 PN25

4.760 kr. inkl. moms

2-vejs motorventil til fjernvarme, kedelanlæg og brugsvandsanlæg med varmeveksler eller beholder. Den elektriske aktuator købes separat.

  • Tilslutning: DN40, 2″ udvendigt gevind (G 2 A)
  • Kvs-værdi: 16 m³/h
  • Karakteristik: split, udviklet til krævende anlæg
  • Materialer: Rødbronzehus med sæde, kegle og spindel i rustfast stål
  • Aktuator: push-tilslutning til Danfoss-aktuator (købes separat)

Levering 1–3 hverdage

Varenummer (SKU): 461046011 Kategori:

Beskrivelse

Danfoss VM 2 er en 2-vejs motorventil i rødbronze til fjernvarme, kedelanlæg og brugsvandsanlæg med veksler eller beholder. Denne udgave er DN40 med kvs 16 m³/h og 2″ udvendigt gevind (G 2 A). Ventilen er normalt åben og bygget til at arbejde sammen med Danfoss’ elektriske motorer AMV(E) 20/23 og AMV(E) 30/33, som bestilles separat.

Fordele

  • Split-karakteristik: Danfoss har udviklet karakteristikken til de mest krævende anlæg og angiver hurtig og stabil regulering.
  • Montage: aktuatoren sættes på med en push-tilslutning, som ifølge Danfoss giver en nem mekanisk forbindelse.
  • Reguleringsforhold: Danfoss angiver et reguleringsforhold på mindst 50:1.
  • Læktab: højst 0,05 % af kvs iht. IEC 534.
  • Levetid: Danfoss angiver længere levetid på komponenterne på grund af mindre udsving i temperaturen.

Passer den til dit anlæg?

Bruges til

  • Motorventil til krævende anlæg: fjernvarmeanlæg, kedelanlæg og brugsvandsanlæg med varmeveksler eller beholder.
  • Bruges i denne størrelse sammen med Danfoss’ elektriske aktuatorer AMV(E) 20/23 og AMV(E) 30/33; AMV(E) 10/13 er ikke angivet til DN40.

Sådan vælger du

Montering

  • Tilslutning: 2″ udvendigt gevind (G 2 A) i begge ender, iht. ISO 228-1.
  • Ventil og aktuator bestilles hver for sig. Maks. lukketryk er 16 bar med AMV(E) 20/23 og 30/33; AMV(E) 10/13 er ikke angivet til DN40.
  • Maks. driftstryk 12 bar – Danfoss anbefaler 4 bar for at undgå højt støjniveau og kavitation.
  • Gevindnipler DN40, R 1 1/2 – 065B2004
  • Medfølger ikke: Aktuator/motor (AMV(E) 20/23 eller 30/33), Gevindnipler til rørtilslutningen.
Til installatøren
  • Reguleringsformer: split-karakteristik, reguleringsforhold min. 50:1, vandring 10 mm.
  • Driftsgrænser: medietemperatur 2–150 °C, maks. driftstryk 12 bar (Danfoss anbefaler 4 bar for at undgå højt støjniveau og kavitation).
  • Lukketryk: maks. 16 bar med AMV(E) 20/23 og 30/33. Maks. lukketryk betyder, at ventilen kan lukke mod dette tryk, hvis trykket påføres efter lukning. AMV(E) 10/13 er ikke angivet til DN40.
  • Vandkvalitet: fjernvarme-/fjernkølingsvand, alternativt glykolholdigt vand op til 30 %, pH 7–10.
  • Læktab: maks. 0,05 % af kvs iht. IEC 534. Kavitationsfaktor z ≥ 0,5.
  • Pakdåsepakning: EPDM.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvilke motorer passer til ventilen?
Til DN40 angiver Danfoss AMV(E) 20/23 og AMV(E) 30/33. Maks. lukketryk er 16 bar med de aktuatorer; AMV(E) 10/13 er ikke angivet til DN40.

Hvilken karakteristik har VM 2?
VM 2 har split-karakteristik. Danfoss angiver, at den giver hurtig og stabil regulering og mindre udsving i temperaturen.

Hvad følger med ventilen?
Selve ventilen. Aktuator (motor) og gevindnipler til rørtilslutningen bestilles separat.

Kan ventilen bruges til brugsvand?
Ja. Danfoss angiver brugsvandsanlæg med varmeveksler eller beholder som anvendelse, foruden fjernvarme- og kedelanlæg.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeVM 2, 2-vejs sædeventil (motorventil), trykaflastet, normalt åben
ModelVM 2, PN 25, DN 40, 16 m³/h, G 2 A
Danfoss kodenr.065B2019
DimensionDN40
Tilslutning2" udvendigt gevind, G 2 A (ISO 228-1)
Kvs16 m³/h
TrykklassePN 25
Maks. driftstryk12 bar (Danfoss anbefaler 4 bar for at undgå højt støjniveau og kavitation)
Maks. differenstryk16 bar lukketryk med AMV(E) 20/23 og 30/33
Medietemperatur2–150 °C
MedieFjernvarme-/fjernkølingsvand, alternativt glykolholdigt vand op til 30 %, pH 7–10
Vandring10 mm
KarakteristikSplit
ReguleringsforholdMin. 50:1
LæktabMaks. 0,05 % af kvs iht. IEC 534
Kavitationsfaktor≥ 0,5
VentilhusRødbronze, mat. nr. 2.1096.1 (RG5)
VentilsædeRustfast stål
VentilkegleRustfast stål
SpindelRustfast stål
PakningPakdåsepakning i EPDM
AktuatortilslutningPush-tilslutning til Danfoss AMV(E) 20/23 og 30/33
MålByggelængde (L1) 110 mm, nøglevidde 64 mm
Mærke
Varenummer461046011
EAN5702421509005
Vægt2,644 kg
