Danfoss sædeventil 40mm kvs 25 Brz np/PN16

3.902 kr. inkl. moms

Motorventil (sædeventil) til regulering af flow i vand- og køleanlæg samt fjernvarme. Den styres af en Danfoss-gearmotor.

  • Dimension: DN 40 med 2¼″ udvendigt gevind (G 2¼)
  • Regulering: Logaritmisk karakteristik (lige procent)
  • Gearmotor: Bestilles separat – Danfoss AMV- eller AME-motor passer til ventilen
  • Bobletæt: Danfoss angiver bobletæt design for ventilen i lukket stilling

Levering 1–3 hverdage

Varenummer (SKU): 461002111 Kategori:

Beskrivelse

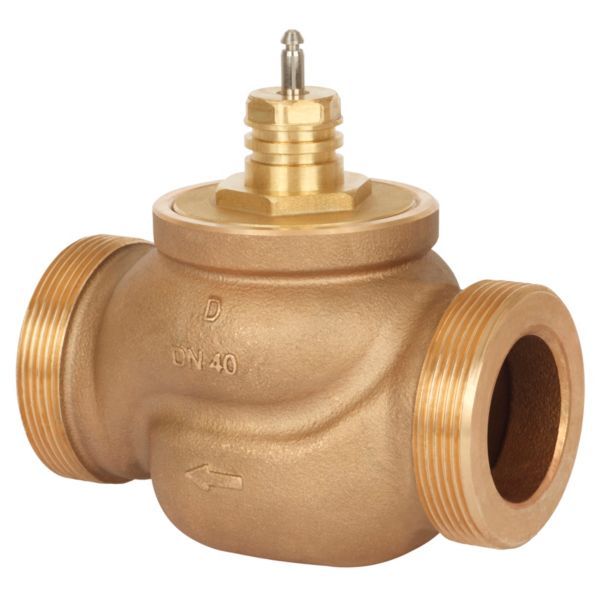

Danfoss VRB 2 er en 2-vejs sædeventil (motorventil) i rødbronze til regulering af flow i vand- og køleanlæg samt fjernvarme. Denne udgave er DN 40 med kvs 25 m³/h og 2 1/4″ udvendigt gevind (G 2 1/4). Ventilen kobles mekanisk sammen med en Danfoss-gearmotor – AMV(E) 335 eller AMV(E) 435 – som bestilles separat.

Fordele

  • Montering: Ventilen kobles mekanisk sammen med en egnet Danfoss-gearmotor med lynkobling.
  • Hus i rødbronze: Ventilhuset er i rødbronze med kegle i messing og spindel i rustfast stål.
  • Anvendelse: Bruges i vand- og køleanlæg samt fjernvarme, også med glykolholdigt vand op til 50 %.
  • Medietemperatur: Med spindelvarmer som tilbehør kan ventilen bruges ved medietemperatur under 2 °C.

Passer den til dit anlæg?

Bruges til

  • Motorstyret regulering af flowet i vand- og køleanlæg. Danfoss angiver applikationen ‘Opvarmning og køling’ og cirkulationsvand til fjernvarme/fjernkøling som medie for denne variant.
  • Ifølge Danfoss’ kombinationsoversigt for motorventiler bruges VRB2 med gearmotorerne AMV(E) 435 og AMV(E) 438 SU i ventilationsanlæg (konstant flow).
  • Samme oversigt viser VRB2/VRB3 med AMV435 i solvarmeanlæg.
  • Medie: cirkulationsvand eller glykolholdigt vand op til 50 %, pH 7–10.

Montering

  • Tilslutning: 2 1/4″ udvendigt gevind (G 2 1/4) i begge ender.
  • Ventilen skal have en motor, som bestilles separat: AMV 435 (3-punkt) eller AME 435 (modulerende). AMV(E) 25 og 35 kan bruges med adapter 065Z0311.
  • Danfoss AMV 435 gearmotor, netspænding
  • Danfoss AMV 435 gearmotor, lavspænding
  • Danfoss AME 435 gearmotor, lavspænding
  • Monteres i den flowretning, der er angivet med pilen på ventilhuset. Rørene skal være rene og må ikke belaste ventilhuset mekanisk.
  • Danfoss anbefaler et filter (fx FVR/FVF) opstrøms og et lige rørstykke før og efter ventilen for at undgå turbulens.
  • Motoren skal sidde med spindlen vandret eller pegende opad – aldrig nedad. Ved medietemperaturer fra -10 til 2 °C bruges spindelvarmer 065Z0315.
Til installatøren
  • Reguleringskarakteristik: Logaritmisk (lige procent) med reguleringsforhold 100:1.
  • Vandkvalitet: pH 7–10; glykolholdigt vand op til 50 % kan bruges.
  • Driftsgrænser: Medietemperatur 2–130 °C (ned til -10 °C med spindelvarmer 065Z0315), maks. differenstryk 4 bar, PN 16.
  • Kavitationsfaktor: ≥ 0,4.
  • Mål med AMV(E) 335/435: L 132 mm, H 43 mm, H1 213 mm, L1 201 mm. Med AMV(E) 438 SU eller AMV(E) 25/35 + adapter 065Z0311: H1 237 mm.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvilke motorer passer til ventilen?
Ifølge Danfoss AMV(E) 335, AMV(E) 435 og AMV(E) 438 SU direkte, samt AMV(E) 25 og 35 med adapter 065Z0311.

Kan ventilen bruges ved lave temperaturer?
Medietemperaturen er 2–130 °C. Ned til -10 °C bruges spindelvarmer 065Z0315.

Følger der en gearmotor med?
Nej, motoren (fx AMV 435 eller AME 435) bestilles separat og monteres med mekanisk lynkobling.

Hvordan monteres ventilen rigtigt?
Ventilen monteres, så pilen på ventilhuset peger i flowretningen, og motorspindlen skal være vandret eller pege opad – aldrig nedad.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeVRB 2, 2-vejs sædeventil (motorventil)
ModelVRB 2 PN16 40/25 2-vejs sædeventil udv.gev
Danfoss kodenr.065Z0179
DimensionDN 40
Tilslutning2 1/4" udvendigt gevind, G 2 1/4 (DIN ISO 228/1)
Kvs25 m³/h
TrykklassePN 16
Maks. differenstryk4 bar
Medietemperatur2–130 °C (fra -10 °C med spindelvarmer 065Z0315)
MedieCirkulationsvand (fjernvarme/fjernkøling); glykolholdigt vand op til 50 %, pH 7–10
Vandring15 mm
KarakteristikLogaritmisk (lige procent)
Reguleringsforhold100:1
LæktabBobletæt (A-AB)
Kavitationsfaktor≥ 0,4
VentilhusRødbronze, mat. nr. 2.1096.1 (RG5)
VentilsædeBevægeligt, trykaflastet
VentilkegleMessing
SpindelRustfast stål
PakningEPDM
MonteringsretningI pilens retning (flowretning) på ventilhuset
AktuatortilslutningTil AMV(E) 335, AMV(E) 435 og AMV(E) 438 SU; AMV(E) 25 (SU/SD) og 35 med adapter 065Z0311. Mekanisk lynkobling sammen med AMV(E) 335 og AMV(E) 435
MålL 132 mm, H 43 mm, H1 213 mm, L1 201 mm (med AMV(E) 335/435); H1 237 mm (med AMV(E) 438 SU eller AMV(E) 25/35 + adapter 065Z0311)
Bruttovægt2,8 kg
Mærke
Varenummer461002111
EAN5710104007212
