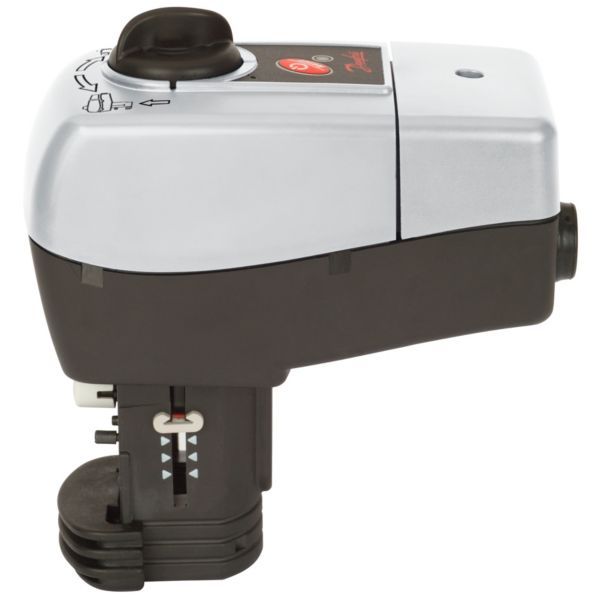

Danfoss gearmotor AME 435, 24V

2.598 kr. inkl. moms

Elektrisk ventilmotor til modulerende styring af Danfoss-reguleringsventiler. Motoren tilpasser selv sin vandring til ventilens endepositioner.

  • Forsyning: 24 V AC/DC
  • Kraft og slag: 400 N lukkekraft, 20 mm spindelvandring
  • Til ventiler: Danfoss VRB, VRG, VF og VL i bestemte dimensioner
  • Medfølger ikke: Ventil og tilslutningskabel

Levering 1–3 hverdage

Varenummer (SKU): 460947470 Kategori:

Beskrivelse

Danfoss AME 435 er en elektrisk aktuator til modulerende styring af reguleringsventiler. Den bruges sammen med 2- og 3-vejsventilerne VRB og VRG i DN 15-50 og VF og VL i DN 15-80, og der kræves ikke værktøj for at montere motoren på ventilen. Danfoss angiver anvendelsen som HVAC – varme-, ventilations- og klimaanlæg.

Fordele

  • Selvjustering: Motoren tilpasser automatisk spindelvandringen til ventilens endepositioner, hvilket ifølge Danfoss reducerer indkøringstiden.
  • Montering: Der kræves ikke værktøj for at montere motoren på ventilen.
  • Endestopkontakter: Belastningsafhængige endestopkontakter sikrer, at motor og ventil ikke udsættes for overbelastning.
  • Manuel overstyring: Ventilpositionen kan justeres med betjeningsknappen på motoren.
  • Ventilkarakteristik: Kan justeres trinløst fra lineær til logaritmisk eller modsat.
  • Tilbagemelding: Motoren har positionsfeedback og sender et udgangssignal tilbage til regulatoren.

Passer den til dit anlæg?

Bruges til

  • AME 435 bruges med 2- og 3-vejsventilerne VRB og VRG (DN 15-50) samt VF og VL (DN 15-80).
  • Danfoss angiver anvendelsen som HVAC – varme-, ventilations- og klimaanlæg.

Sådan vælger du

Montering

  • Ventilen monteres på motoren i vandret position eller pegende opad – aldrig pegende nedad.
  • Der kræves ikke værktøj for at montere motoren på ventilen.
  • Motoren kan drejes op til 360° i forhold til ventilspindlen ved at løsne fastspændingsfikseringen; holderen fastspændes, når motoren er placeret.
  • Ventilen bestilles separat, fx Danfoss VRB 2.
  • VRB 2 DN15
  • VRB 2 DN20
  • VRB 2 DN25
  • Medfølger: Gummikabelpakdåse monteret i den ene kabelindgang fra fabrikken.
  • Medfølger ikke: Tilslutningskabel, Reguleringsventil (bestilles separat, fx Danfoss VRB 2), Spindelvarmer 065Z0315 (tilbehør).
Til installatøren
  • Styresignal: Modulerende 0(2)–10 V (indgangsmodstand 95 kΩ) eller 0(4)–20 mA (indgangsmodstand 500 Ω). Udgangssignalet er 0(2)–10 V med en maksimal belastning på 650 Ω.
  • DIP-switche: SW 1 vælger spændings- eller strømindgang, SW 2 vælger 0-10 V/0-20 mA eller 2-10 V/4-20 mA, SW 3 direkte eller omvendt virkende, SW 4 hastighed 7,5 eller 15 s/mm, SW 5 meget høj hastighed 3 s/mm, SW 7 lineær eller logaritmisk ventilposition og SW 8 anti-oscillationsalgoritmen. SW 6 er ikke anvendt.
  • Kalibrering: Motoren kalibrerer sig selv, når strømmen tilsluttes første gang, eller når STAND-BY/RESET-knappen holdes inde i 5 sekunder. Hele ventilvandringen kan testes ved at slutte SN til klemme 1 eller 3.
  • Driftsgrænser: Maks. medietemperatur 130 °C, omgivelsestemperatur 0–55 °C, opbevarings- og transporttemperatur -40 til +70 °C.
  • Montagerestriktioner: Motoren må ikke installeres i en eksplosionsfarlig atmosfære, ved omgivelsestemperatur under 0 °C eller over 55 °C, og den må ikke udsættes for dampstråler, vandstråler eller drypvæske.
  • Kabelindføring: To kabelpakdåseindgange uden gevind (Ø16 og kombineret Ø16/Ø20). Fra fabrikken er én indgang forsynet med gummikabelpakdåse, og den anden er forberedt til åbning. Danfoss gør opmærksom på, at de medfølgende gummikabelpakdåser ikke giver fuld belastningsaflastning efter lavspændingsdirektivet.
  • Kabeltværsnit: 0,75 mm² ved 0–50 m kabellængde og 1,5 mm² ved over 50 m.
  • Manuel overstyring: Afbryd forsyningsspændingen eller tryk på STAND-BY/RESET-knappen, justér ventilpositionen med betjeningsknappen, og genopret derefter spændingen. Udgangssignalet er ikke korrekt igen, før motoren har nået sin endeposition.
  • Tilbehør: Databladet angiver en spindelvarmer til ventiler DN 15-80 med bestillingsnummer 065Z0315.
  • Kapsling og beskyttelse: IP 54 og beskyttelsesklasse II.

Tilbehør

Ofte stillede spørgsmål

Hvilke ventiler passer motoren til?
2- og 3-vejsventilerne VRB og VRG i DN 15-50 samt VF og VL i DN 15-80, ifølge Danfoss.

Hvordan skal ventilen stå?
I vandret position eller pegende opad – den må ikke monteres pegende nedad, ifølge databladet.

Følger ventilen med?
Nej, ventilen bestilles separat, fx en Danfoss VRB 2.

Følger der kabel med?
Nej. Danfoss angiver “Kabel medfølger: Nej” for kodenr. 082H0161. Motoren har to kabelindføringer, og den ene er forsynet med gummikabelpakdåse fra fabrikken.

Kan flowkarakteristikken ændres?
Ja. Når DIP-switch SW 7 står i ON-position, kan karakteristikken justeres trinløst fra lineær til logaritmisk eller modsat ved at dreje et potentiometer.

Skal jeg bruge værktøj for at montere motoren?
Nej. Databladet angiver, at der ikke kræves værktøj for at montere motoren på ventilen.

Hvor hurtigt kører motoren?
Hastigheden vælges med DIP-switche: 7,5 eller 15 s/mm som normal hastighed og 3 s/mm som meget høj hastighed.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeAME 435 elektrisk aktuator (ventilmotor)
Danfoss kodenr.082H0161
AktuatortypeElektrisk lineær gearaktuator
StyresignalModulerende 0(2)–10 V (95 kΩ) eller 0(4)–20 mA (500 Ω)
Udgangssignal0(2)–10 V, maks. belastning 650 Ω
Lukkekraft400 N
Maks. spindelvandring20 mm
Hastighed3, 7,5 eller 15 s/mm (vælges med DIP-switch)
Maks. medietemperatur130 °C
Omgivelsestemperatur0…55 °C
Opbevarings- og transporttemperatur-40…70 °C
Forsyningsspænding24 V AC/DC ±10 %, 50/60 Hz
Effektforbrug5 W
KapslingsklasseIP 54
BeskyttelsesklasseII
PositionsfeedbackJa
Manuel betjeningJa
SikkerhedsfunktionNej
FjederreturNej – hverken opad eller nedad
AnvendelseHVAC (varme, ventilation og klima)
Til ventilerVRB DN 15-50, VRG DN 15-50, VF DN 15-80, VL DN 15-80
Mærke
Varenummer460947470
EAN5710104006284
Vægt0,742 kg
