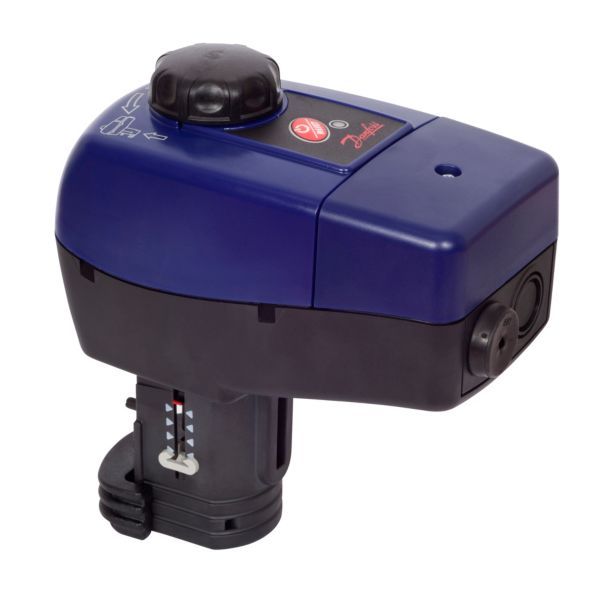

Danfoss AME 435 QM gearmotor 24V, 15/8/3 s/mm, 20 mm, 400N, 082H0171

3.021 kr. inkl. moms

Elektrisk aktuator (ventilmotor) til modulerende styring af Danfoss’ trykuafhængige reguleringsventiler.

  • Kompatibilitet: Til trykuafhængige reguleringsventiler AB-QM DN 40–100
  • Forsyning: 24 V AC/DC
  • Styresignal: Modulerende, spænding eller strøm
  • Betjening: Manuel betjening mulig, med positionsfeedback
  • Sikkerhed: Belastningsafhængige endestopkontakter beskytter aktuator og ventil

Levering 1–3 hverdage

Varenummer (SKU): 460946435 Kategori:

Beskrivelse

Danfoss AME 435 QM er en elektrisk aktuator til modulerende styring af Danfoss’ trykuafhængige 2-vejs reguleringsventiler type AB-QM fra DN 40 til DN 100. Den forsynes med 24 V AC/DC, har en lukkekraft på 400 N og en spindelvandring på 20 mm, og spindelhastigheden vælges med DIP-kontakter.

Fordele

  • Automatisk kalibrering: Aktuatoren tilpasser automatisk spindelvandringen til ventilens endepositioner, hvilket ifølge Danfoss reducerer idriftsætningstiden.
  • Flowkarakteristik: Ventilens flow kan reguleres variabelt fra lineært til logaritmisk eller omvendt.
  • Endestopkontakter: Belastningsafhængige endestopkontakter sikrer, at aktuator og ventil ikke udsættes for overbelastning.
  • Manuel overstyring: Ventilpositionen kan justeres med styreknappen på aktuatorhuset, når forsyningsspændingen er afbrudt eller standby er aktiveret.
  • Montering: Aktuatoren kan roteres 360° i forhold til ventilspindlen, når fastspændingen løsnes.
  • Positionsfeedback: Udgangssignalet X melder aktuatorens position tilbage til regulatoren.

Passer den til dit anlæg?

Bruges til

  • Modulerende motor til Danfoss’ trykuafhængige 2-vejs reguleringsventiler AB-QM fra DN 40 til DN 100.

Sådan vælger du

  • Denne variant: AME 435 QM, 24 V AC/DC, 400 N, spindelvandring 20 mm.

Montering

  • Montér aktuatoren på ventilen, før den elektriske installation udføres; indstil derefter jumper og DIP-kontakter.
  • Ventilen skal monteres, så aktuatoren er vandret eller peger opad – ikke nedad.
  • Danfoss angiver adapteren 065Z0313 til AME 435 QM på AB-QM af 1. generation (ventilens DN 40-100) – tjek ventilens generation før bestilling.
  • To kabelindføringer uden gevind (Ø16 og kombineret Ø16/Ø20); den ene leveres med en kabelforskruning i gummi fra fabrikken.
  • Medfølger: én kabelforskruning i gummi (monteret fra fabrik).
  • Medfølger ikke: kabel og el-tilslutning, adapter til AB-QM af 1. generation (065Z0313) – bestilles separat.
Til installatøren
  • Montering: Kræver intet værktøj; ventilen skal monteres med aktuatoren vandret eller pegende opad, ikke nedad. Aktuatoren kan roteres 360° om ventilspindlen, når fastspændingen løsnes.
  • Omgivelser: Må ikke installeres i eksplosive omgivelser, ved omgivelsestemperatur under 0 °C eller over 55 °C, eller udsættes for dampstråler, vandstråler eller dryppende væske.
  • El-tilslutning: To kabelindføringer uden gevind (Ø16 og kombineret Ø16/Ø20); korrekte kabelforskruninger skal bruges for at opretholde kapslingsklassen og sikre fuld trækaflastning. Gummiforskruningen fra fabrikken kompromitterer ikke kapslingsklassen, men trækaflastningen opfylder ikke lavspændingsdirektivet. Anbefalet tværsnit 0,75 mm² ved op til 50 m og 1,5 mm² over 50 m.
  • Styresignal: Reguleringssignal Y 0-10 (2-10) V eller 0-20 (4-20) mA; udgangssignal X 0-10 (2-10) V giver positionsfeedback. Efter manuel overstyring er udgangssignalet X først korrekt, når aktuatoren har nået sin slutposition.
  • Idriftsætning: Aktuatoren kalibrerer automatisk, første gang forsyningsspændingen tilsluttes, og igen hvis standby-/nulstillingsknappen holdes nede i 5 sekunder. Kontrollér bagefter, at DIP-kontakt 7 er sat rigtigt, og at aktuatoren kører ventilen over hele spindelvandringen.
  • Hastighed: Spindelhastigheden vælges med DIP-kontakt 4; DIP-kontakt 5 giver en meget høj hastighed på 3 s/mm, der tilsidesætter de øvrige indstillinger.
  • Styring: AME 435 QM kan kun bruges til modulerende styring, og Danfoss angiver AMV 435 (082H0162/163) til 3-punktsstyring; Danfoss anbefaler modulerende styring sammen med AB-QM.

Ofte stillede spørgsmål

Hvilken ventil passer motoren til?
Danfoss’ trykuafhængige 2-vejs reguleringsventiler AB-QM fra DN 40 til DN 100.

Skal jeg bruge en adapter til ventilen?
Danfoss angiver i tilbehørstabellen én adapter til AME 435 QM: 065Z0313 til AB-QM af 1. generation i DN 40-100. Tjek derfor ventilens generation, før du bestiller.

Hvordan monteres og indstilles motoren?
Montér aktuatoren på ventilen før el-installationen, og indstil derefter jumper og DIP-kontakter. Der kræves ikke værktøj til at montere aktuatoren på ventilen.

Kan flowkarakteristikken ændres?
Ja. Ventilens flow kan reguleres variabelt fra lineært til logaritmisk eller omvendt.

Kan motoren bruges til 3-punktsstyring?
Nej. Danfoss skriver, at AME 435 QM kun kan bruges til modulerende styring, og at AMV 435 (082H0162/163) skal bruges til 3-punktsstyring.

Følger der et kabel med?
Nej. Motoren har to kabelindføringer, hvoraf den ene har en kabelforskruning i gummi fra fabrikken; kabel og el-tilslutning skal anskaffes separat.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeAME 435 QM elektrisk aktuator (gearmotor) til modulerende styring
ModelAME 435 QM
Danfoss kodenr.082H0171
Til ventilerTrykuafhængige 2-vejs reguleringsventiler AB-QM, DN 40–100
Adapter065Z0313 til AB-QM af 1. generation, DN 40-100 (tilbehør)
Lukkekraft400 N
Maks. spindelvandring20 mm
SpindelhastighedVælges med DIP-kontakter; 15 s/mm eller meget høj hastighed 3 s/mm, der tilsidesætter de øvrige indstillinger
Maks. medietemperatur120 °C
Omgivelsestemperatur0…55 °C
Opbevarings- og transporttemperatur-40…70 °C
Fugtighed95 %, ikke kondenserende
Forsyningsspænding24 V AC/DC ±10 %, 50/60 Hz
Effektforbrug4,5 VA i drift, 1,2 VA i standby
Reguleringssignal Y0-10 (2-10) V, Ri = 95 kΩ eller 0-20 (4-20) mA, Ri = 500 Ω
Udgangssignal X0-10 (2-10) V, RL = 650 Ω (maksimal belastning)
ReguleringskarakteristikLineær eller logaritmisk (alfa-værdi indstilles med alfa-knappen)
Manuel betjeningJa
FjederreturIngen
Kabelindføring2 stk. uden gevind (Ø16 og kombineret Ø16/Ø20); én med kabelforskruning i gummi fra fabrik
InstallationsomgivelserMå ikke installeres i eksplosive omgivelser eller udsættes for damp-, vandstråler eller dryppende væske
KapslingsklasseIP 54
GodkendelserEN 60730, beskyttelsesklasse II
Bruttovægt0,712 kg
Mærke
Varenummer460946435
EAN5710104034461
