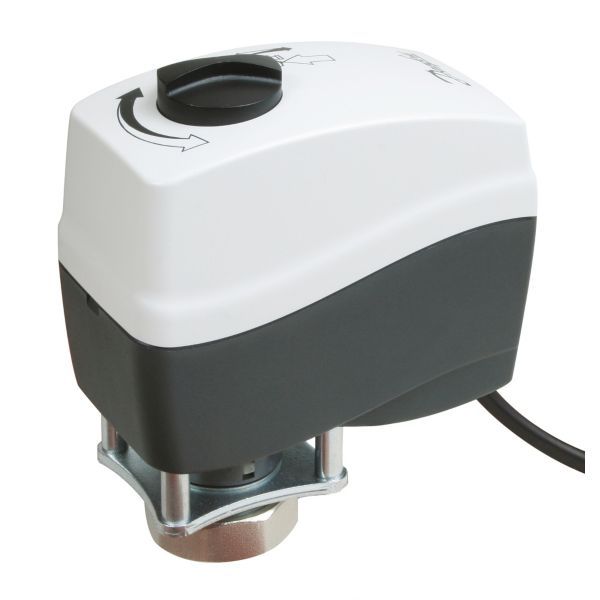

Danfoss AMV150 24V/24s/250N AMV 150 082G3089

2.837 kr. inkl. moms

Elektrisk ventilmotor til Danfoss-reguleringsventiler. Den bevæger ventilspindlen efter signal fra en elektronisk regulator og kan også betjenes manuelt på motoren.

  • Forsyning: 24 V AC
  • Kraft og slag: 250 N lukkekraft, 5 mm spindelvandring
  • Styring: Signal fra en elektronisk regulator
  • Medfølger: Tilslutningskabel

Levering 1–3 hverdage

Varenummer (SKU): 460947450 Kategori:

Beskrivelse

Danfoss AMV 150 er en elektrisk aktuator, der monteres på en reguleringsventil og omsætter en regulators 3-punktsignal til en bevægelse af ventilspindlen. Den kan ifølge databladet bruges sammen med ventiltyperne VS 2 (kun DN 15) og VMV samt flowregulatoren AVQM (kun DN 15), og den anvendes i fjernvarmeanlæg, gulvvarme, solvarme, zoneinddelt opvarmning, komfortkøling samt ventilations- og klimaanlæg.

Fordele

  • Flere ventiltyper: Motoren kan bruges sammen med VS 2 (kun DN 15), VMV og AVQM (kun DN 15).
  • Manuel betjening: Spindlen kan bevæges manuelt ved at trykke på knappen under motoren og holde den inde.
  • Medietemperatur: Danfoss angiver motoren som velegnet til høje temperaturer – maks. medietemperatur er 150 °C.
  • Klar til tilslutning: Hver motor leveres med tilslutningskabel til regulatoren.
  • Anvendelsesområder: Fjernvarme, gulvvarme, solvarme, zoneinddelt opvarmning, komfortkøling samt ventilations- og klimaanlæg.

Passer den til dit anlæg?

Bruges til

  • Ventilmotor, der regulerer ventilen efter en regulators krav i fjernvarmeanlæg, gulvvarme, solvarme, zoneinddelt opvarmning, komfortkøling samt ventilations- og klimaanlæg.
  • Passer til VS 2 (kun DN 15), VMV og AVQM (kun DN 15).

Sådan vælger du

Montering

  • Motoren monteres, så ventilspindlen enten er i vandret stilling eller peger opad.
  • Danfoss anbefaler på det kraftigste at afslutte den mekaniske installation, før el-tilslutningen påbegyndes.
  • Giv et passende regulatorsignal ved idriftsætningen, og kontrollér, at spindelbevægelsen passer til anlægget.
  • Ventilen bestilles separat, fx Danfoss AVQM, VS 2 eller VMV.
  • Medfølger: Tilslutningskabel til regulatoren (1,5 m).
  • Medfølger ikke: Reguleringsventil (bestilles separat, fx VS 2, VMV eller AVQM).
Til installatøren
  • Styring: Aktuatoren skal styres af elektroniske regulatorer med triacs eller solid state-relæer med nulkrydsdetektering. Bruges en regulator med relæudgange, skal der vælges relæer med højere strømklassificering og en indgangsstrømkapacitet på mindst 40 A.
  • Driftsgrænser: Maks. medietemperatur 150 °C, omgivelsestemperatur 0–55 °C, opbevarings- og transporttemperatur -40 til +70 °C, omgivelsesfugtighed maks. 95 % relativ luftfugtighed, ikke-kondenserende.
  • Positionsfeedback: Motoren har ikke positionsfeedback – det kræver et separat potentiometer.
  • Sikkerhedsfunktion: AMV 150 har hverken fjederretur opad eller nedad og dermed ingen sikkerhedsfunktion; ventilen bliver stående, hvis spændingen forsvinder.
  • Kapsling og beskyttelse: IP 54 og beskyttelsesklasse II.
  • Eltilslutning (24 V): Grå = spindel ned, sort = fælles, rød = spindel op.

Passer til

Varianter

Ofte stillede spørgsmål

Passer AMV 150 til alle størrelser af AVQM?
Nej. Ifølge databladet kan AMV 150 kun bruges sammen med AVQM i DN 15.

Kan ventilen betjenes manuelt?
Ja. Ifølge Danfoss trykker du på knappen på undersiden af motoren og holder den inde, mens du betjener ventilen manuelt.

Hvilken spænding skal jeg bruge?
Denne udgave er 24 V AC. Danfoss har også en 230 V AC-udgave af AMV 150 (kodenr. 082G3090).

Hvor varmt medie tåler motoren?
Maks. 150 °C medietemperatur, ifølge producentens datablad.

Følger der et kabel med?
Ja. Databladet angiver, at hver motor leveres med tilslutningskabel til regulatoren, og at kablet er 1,5 m.

Lukker ventilen af sig selv, hvis strømmen går?
Nej. Danfoss angiver AMV 150 uden fjederretur og uden sikkerhedsfunktion, så ventilen bliver stående i sin position.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeAMV 150 elektrisk aktuator (ventilmotor)
Danfoss kodenr.082G3089
AktuatortypeElektrisk
Styresignal3-punkt
Lukkekraft250 N
Maks. spindelvandring5 mm
Hastighed24 s/mm
Maks. medietemperatur150 °C
Omgivelsestemperatur0…55 °C
Opbevarings- og transporttemperatur-40…70 °C
Omgivelsesfugtighed95 % relativ luftfugtighed, ikke-kondenserende
Forsyningsspænding24 V AC, 50/60 Hz
Effektforbrug1 W
KapslingsklasseIP 54
BeskyttelsesklasseII
PositionsfeedbackNej – kræver separat potentiometer
Manuel betjeningJa
SikkerhedsfunktionNej
FjederreturNej – hverken opad eller nedad
AnvendelseFjernvarme og zone
Til ventilerVS 2 (kun DN 15), VMV og AVQM (kun DN 15)
Mærke
Varenummer460947450
EAN5702421551769
Vægt0,399 kg
