Beskrivelse

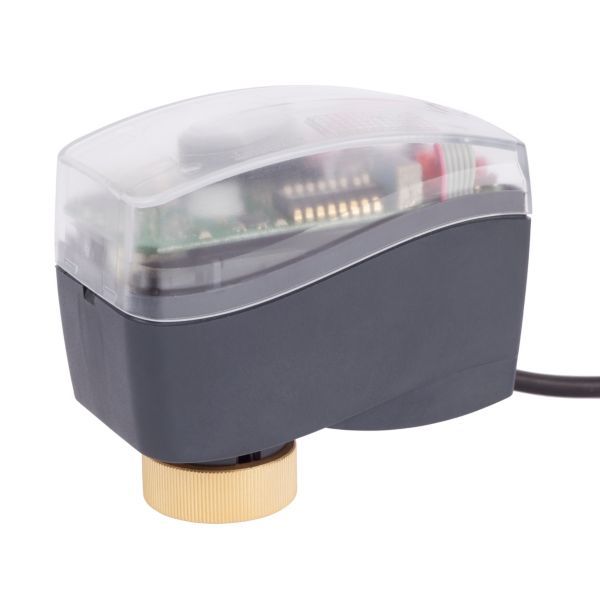

Danfoss AMV 120 NL er en gearaktuator til trepunktsstyring af AB-QM-ventiler. Den forsynes med 24 V AC, kører med 12 s/mm og leveres med 1,5 m kabel. Aktuatoren registrerer mellemrum ved spindlen i topposition, og en trykafbryder i bundpositionen forhindrer overbelastning af aktuator og ventil.
Fordele
- Overbelastningsbeskyttelse: En trykafbryder ved spindlens bundposition stopper aktuatoren, så aktuator og ventil ikke overbelastes.
- Montering: Ingen værktøjer er nødvendige ved montering på ventilen.
- Lukkekraft: Danfoss angiver en lukkekraft på 130 N.
- Mellemrumsdetektion: Registrerer mellemrum ved spindlen, når den er i topposition.
- Drift: Danfoss angiver vedligeholdelsesfri levetid og halogenfri kabler.
Passer den til dit anlæg?
Bruges til
- Aktuator til trepunktsstyring af Danfoss AB-QM trykaflastede reguleringsventiler i DN 10 til DN 32.
- Typiske anvendelser ifølge Danfoss: temperaturstyring og permanent automatisk indregulering på terminalenheder som ventilatorkonvektorer, kølelofter og ventilationsaggregater.
Sådan vælger du
- Denne variant: AMV 120 NL, 24 V AC, 12 s/mm, 1,5 m kabel (Danfoss kodenr. 082H8058).
- Passende ventil: AB-QM DN 15, udvendigt gevind
- Passende ventil: AB-QM DN 20, udvendigt gevind
- Passende ventil: AB-QM DN 15, indvendigt gevind
Montering
- Motoren skal monteres, så ventilspindelen enten er vandret eller peger opad; aktuatoren monteres på ventilhuset med en riflet omløbermøtrik uden værktøj, spændt med håndkraft.
- Drevet må ikke betjenes manuelt, når strømmen er tilsluttet; manuel overstyring kun i forbindelse med service.
- Medfølger: Tilslutningskabel til regulatoren, 1,5 m.
Til installatøren
- Montering: Ventilspindelen skal være vandret eller pege opad; aktuatoren monteres på ventilhuset med en omløbermøtrik uden værktøj.
- Spindelposition: Motorens spindel skal stå i øverste position, inden aktuatoren monteres på AB-QM-ventilen. Afmonteres motoren, mens spindelen står i nederste position, er der ifølge Danfoss stor risiko for, at motoren sidder fast.
- Autorisation: Montering, opstart og vedligeholdelse må ifølge Danfoss kun foretages af kvalificeret og autoriseret personale.
- Betjening: Drevet må ikke betjenes manuelt, når strømmen er tilsluttet. Manuel overstyring er kun til brug ved service.
- Overbelastningsbeskyttelse: Trykafbryderen ved spindlens bundposition stopper aktuatoren, før aktuator og ventil overbelastes.
- Mellemrumsdetektion: Aktuatoren registrerer mellemrum ved spindlen, når den er i topposition.
- Elektrisk: 24 V AC (+10/−15 %), 50/60 Hz, beskyttelsesklasse II, IP42.
Se alle tekniske specifikationer →
Passer til
- AB-QM 4.0 DN 15 LF, udvendigt gevind
- AB-QM 4.0 DN 15, udvendigt gevind
- AB-QM 4.0 DN 20, udvendigt gevind
- AB-QM 4.0 DN 20 HF, udvendigt gevind
- AB-QM 4.0 DN 15 LF, indvendigt gevind
- AB-QM 4.0 DN 15, indvendigt gevind
- AB-QM 4.0 DN 20, indvendigt gevind
Varianter
Ofte stillede spørgsmål
Hvilken spænding kræver aktuatoren AMV 120 NL?
24 V AC.
Hvor hurtigt kører aktuatoren, og hvor stor er vandringen?
12 s/mm med en vandring på 5 mm.
Hvilke ventiler passer aktuatoren til?
Danfoss AB-QM trykaflastede reguleringsventiler fra DN 10 til DN 32.
Skal der værktøj til montering?
Nej, den monteres uden værktøj med en riflet omløbermøtrik, der spændes med håndkraft.
Hvad forhindrer overbelastning af aktuator og ventil?
En trykafbryder i spindlens bundposition.
Dokumentation
- Datablad Gearaktuatorer, AMV 110 NL / AMV 120 NL PDF · 1,2 MB
- Brochure AB-QM PICVs and actuators PDF · 3,2 MB
- Driftsvejledning AMV 110 NL, AMV 120 NL PDF · 2,2 MB
- EU-overensstemmelseserklæring Danfoss EU PDF · 233 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
