Beskrivelse

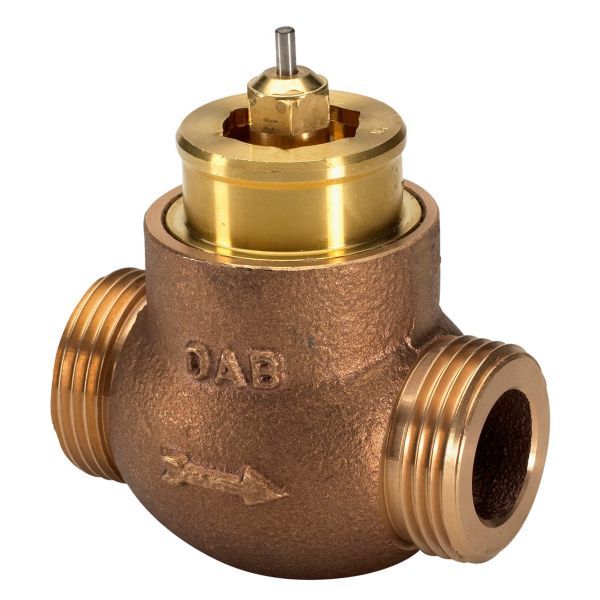

Danfoss VMA er en 2-vejs sædeventil i afzinkningsfri messing, primært til fjernvarmeanlæg. Denne udgave er DN15 med kvs 1,0 m³/h og 3/4″ udvendigt gevind (G 3/4 A) til fladpakning (DIN 7603). Ventilen kombineres med Danfoss’ termohydrauliske ABV-aktuator eller de selvvirkende termostatiske elementer RAVI, RAVK og RAVV.
Fordele
- Kompatibilitet: passer til flere aktuatortyper – termohydrauliske ABV-aktuatorer og de selvvirkende RAVI, RAVK og RAVV.
- Nipler: Danfoss angiver både svejsenipler og udvendige gevindnipler til VMA DN 15.
- Materialer: ventilhus og spindel i afzinkningsfri messing, sæde i rustfast stål.
- Regulering: Danfoss angiver omtrentligt lineær karakteristik og reguleringsforhold 1:50.
Passer den til dit anlæg?
Bruges til
- 2-vejs sædeventil, primært til fjernvarmeanlæg – Danfoss viser den bl.a. i direkte tilsluttede varmeanlæg.
- VMA DN 15 kombineres enten med ABV termohydrauliske aktuatorer eller med de selvvirkende termostatiske aktuatorer RAVI, RAVK og RAVV.
Sådan vælger du
- Denne variant: VMA DN 15, kvs 1,0 m³/h, PN 16, G 3/4 A (Danfoss kodenr. 065F2033).
- VMA DN 15, kvs 1,6
- VMA DN 15, kvs 2,5
- Selvvirkende element: Danfoss RAVK termostatelement
- Selvvirkende element: Danfoss RAVI termostatelement
- Termoaktuator: Danfoss ABV termomotor, normalt åben (NO)
- Gevindnipler R1/2 DN15 (G3/4), Danfoss 003H6902
Montering
- Aktuator eller termostatelement bestilles separat. Nipler (svejse- eller udvendige gevindnipler) bestilles separat.
- Ventilen har 3/4″ udvendigt gevind (G 3/4 A) til fladpakning (DIN 7603) og kan monteres i enhver position.
- Medie: cirkulationsvand eller glykolholdigt vand op til 30 %, pH 7-10, temperatur 2–130 °C.
- Reservedel: ventilpakdåsen findes som reservedel (065F0006).
- Medfølger ikke: Aktuator eller termostatelement (ABV/RAVI/RAVK/RAVV, bestilles separat), Nipler (svejse- eller udvendige gevindnipler, bestilles separat).
Til installatøren
- Driftsgrænser: maks. differenstryk ved kvs 1,0 m³/h er 2,0 bar med RAVI/RAVV, 1,5 bar med RAVK og 7,0 bar med ABV. Trykklasse PN 16, vandring 3 mm, kavitationsfaktor z ≥ 0,5, læktab 0,05 % af kvs (IEC 534).
- Medie: cirkulationsvand eller glykolholdigt vand op til 30 %, pH mellem 7 og 10, medietemperatur 2–130 °C.
- Montering: ventilen kan monteres i enhver position (fri monteringsversion, ifølge Danfoss). Aktuator eller termostatelement bestilles separat.
- Reservedel: ventilpakdåsen findes som reservedel (065F0006).
Se alle tekniske specifikationer →
Varianter
Tilbehør
Danfoss gevindnipler, DN 15, G 3/4 omløber x R 1/2 udvendigt gevind, 2 stk. (003H6902)258 kr. inkl. moms+
Danfoss pakdåse for RAV og VMT, forstærket tætning mellem Stift og O-Ring. 065F0006201 kr. inkl. moms+
Danfoss Termomotor 230v Abv-No 082f00011.811 kr. inkl. moms+
Danfoss termomotor 230 v, Abv-Nc1.811 kr. inkl. moms+
Danfoss RAVI termostatelement 43-65°C 013u80081.376 kr. inkl. moms+
Danfoss RAVK termostatelement 25-65°C 013u80631.683 kr. inkl. moms+
Danfoss RAVK termostatelement 10–30 °C, 2 m kapillarrør (003L3530)1.612 kr. inkl. moms+
Ofte stillede spørgsmål
Hvilke aktuatorer kan bruges?
Ifølge Danfoss ABV termoaktuatorer, og VMA DN15 kan desuden kombineres med de selvvirkende elementer RAVI, RAVK og RAVV.
Hvor kraftigt differenstryk tåler ventilen?
Ved kvs 1,0 m³/h angiver Danfoss maks. differenstryk til 2,0 bar med RAVI/RAVV, 1,5 bar med RAVK og 7,0 bar med ABV.
Kan ventilen monteres i alle positioner?
Ja, Danfoss angiver fri monteringsversion for VMA.
