Beskrivelse

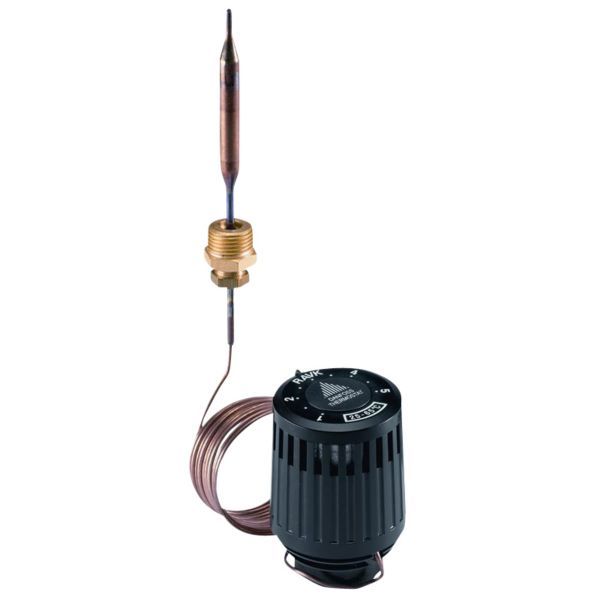

Danfoss RAVK er et selvvirkende termostatelement, der regulerer temperaturen i små varmtvandsbeholdere eller varmevekslere i radiatoranlæg uden strøm eller ekstern styring. Denne udgave har et indstillingsområde på 25–65 °C, et kapillarrør på 2 m og en følertilslutning på 1/2″ udvendigt gevind (R 1/2). Elementet kombineres med Danfoss’ 2-vejs ventiler RAV-/8, VMT-/8 og VMA eller 3-vejs ventilen KOVM.
Fordele
- Følerposition: Føleren kan monteres i en hvilken som helst position.
- Lukker ved varme: Regulatoren lukker ventilen, når temperaturen stiger.
- Ventilvalg: Passer til Danfoss’ 2-vejs ventiler RAV-/8, VMT-/8 og VMA og til 3-vejs ventilen KOVM.
- Kapillarrør: 2 m kapillarrør i kobber mellem føler og element.
Passer den til dit anlæg?
Bruges til
- Selvvirkende temperaturregulering, primært i små varmtvandsbeholdere eller varmevekslere i radiatorsystemer.
- Kombineres med Danfoss’ 2-vejs ventiler RAV-/8, VMT-/8 og VMA eller 3-vejs ventilen KOVM.
Sådan vælger du
- Denne udgave: 25–65 °C, 2 m kapillarrør, følertilslutning 1/2″ (R 1/2).
- Lavere temperatur: RAVK 10–30 °C
- Ventil: VMA DN 15, kvs 1,6
- Ventil: RAV 15/8, 1/2″ indvendigt gevind
- Ventilpakdåse til RAV/VMT/VMA/VMV/KOVM (065F0006)
Montering
- Montering er fri – i fremløbs- eller returledningen.
- Føleren kan monteres i en hvilken som helst position.
- Følertilslutning: 1/2″ udvendigt gevind, M14x1 / R 1/2.
- Denne udgave (25–65 °C) bruges med RAV-/8, VMT-/8, VMA og KOVM – ikke VMV, som kun kombineres med RAVK 25–45 °C.
- Ventilen bestilles separat.
- Medfølger: følerpakdåse Rp 1/2 × M14 × 1 mm.
- Medfølger ikke: ventil (RAV, VMT, VMA eller KOVM), følerlomme og svejsenipler (tilkøbes separat).
Til installatøren
- Reguleringsform: selvvirkende termostatregulering; regulatoren lukker ved stigende temperatur.
- Driftsgrænser: maks. medietemperatur ved føler 120 °C. Med RAV-/8-, VMT-/8-ventiler maks. fremløbstemperatur 120 °C, med VMA-ventiler 130 °C og med KOVM-ventiler 90 °C (cirkulationsvand eller glykolholdigt vand, maks. 30 % glykol).
- Forstærkning: Ks 0,1. Ventilernes kv-værdi afhænger af valgt P-bånd.
- Materialer: ventilhus i messing (RAV/VMT/KOVM) eller DZR (VMA); føler og impulsledning i kobber.
Se alle tekniske specifikationer →
Varianter
Ofte stillede spørgsmål
Hvilke ventiler kan RAVK bruges med?
Denne udgave (25–65 °C) bruges med RAV-/8, VMT-/8, VMA og KOVM; ventilen bestilles separat.
Hvor skal RAVK monteres?
Montering er fri – i fremløbs- eller returledningen.
Hvad er grænsen for medietemperatur ved føleren?
Maks. medietemperatur ved føleren er 120 °C; kapillarrøret er 2 m i kobber.
Virker den uden strøm?
Ja, den er selvvirkende og lukker ved stigende temperatur.
Følger der en følerpakdåse med?
Ja. Danfoss oplyser, at best.nr. 013U8063 leveres inkl. en følerpakdåse Rp 1/2 × M14 × 1 mm. Følerlomme og svejsenipler er tilbehør.
Dokumentation
- Datablad RAVK PDF · 1,2 MB
- Datablad Actuators - Temperature, RAVK (PDF, engelsk) PDF · 1,2 MB
- Driftsvejledning RAVK (25-65 °C / 35-75 °C) PDF · 853 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
