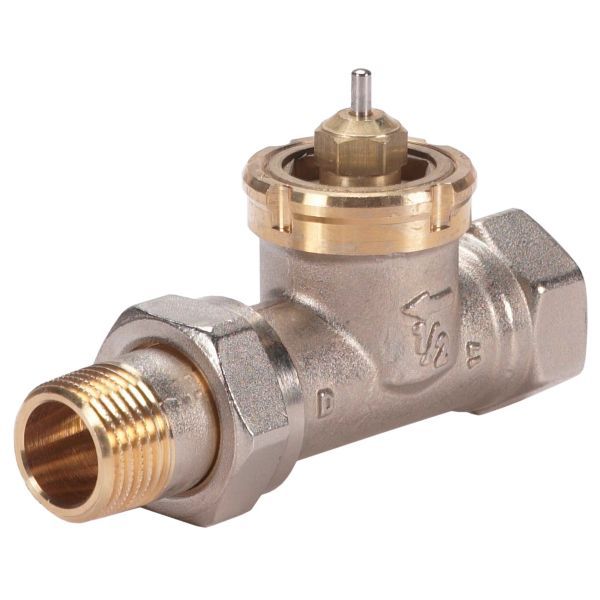

Danfoss RAV ventil 15/8, 1/2” indvendigt gevind, 013U0017

307 kr. inkl. moms

Danfoss RAV er et ventilhus til opvarmning og køling, som kombineres med den termostatiske aktuator RAVI.

  • Tilslutning: 1/2″ indvendigt gevind (Rp 1/2) ind, 1/2″ udvendigt gevind (R 1/2) ud.
  • Gennemstrømning: kvs 1,5 m³/h.
  • Aktuator: Kombineres med den termostatiske aktuator RAVI, der bestilles separat.

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 403150004 Kategori:

Beskrivelse

Danfoss RAV 15/8 er et 2-vejs ventilhus (PN 10) til opvarmning og køling, som kombineres med en termostatisk aktuator af typen RAVI. Ventilen har 1/2″ indvendigt gevind (Rp 1/2) ind og 1/2″ udvendigt gevind (R 1/2) ud, kvs 1,5 m³/h og er normalt åben. Danfoss angiver, at ventilhuset skal installeres i returledningen.

Fordele

  • Selvvirkende regulering: RAVI-aktuatoren er selvvirkende og lukker ventilen ved stigende temperatur – primært til temperaturregulering i små varmtvandsbeholdere og gennemstrømningsbeholdere.
  • Typetestet: Temperaturreguleringen er ifølge Danfoss typetestet i henhold til EN 14597.
  • Driftsområde: Ventilen bruges til cirkulationsvand ved 2–120 °C.
  • Materialer: Ventilhus i messing (W.nr. 2.0402) og ventilkegle i NBR-gummi.

Passer den til dit anlæg?

Bruges til

  • Temperaturregulering i små varmtvandsbeholdere og gennemstrømningsbeholdere sammen med RAVI-aktuatoren.
  • Opvarmning og køling.

Sådan vælger du

Montering

  • Monteres af VVS-installatør i returledningen med 1/2″ indvendigt gevind (Rp 1/2) ind og 1/2″ udvendigt gevind (R 1/2) ud og med gennemstrømning i den indstøbte pils retning; RAVI-aktuatoren bestilles separat.
  • Medfølger ikke: RAVI termostatisk aktuator (bestilles separat)..
Til installatøren
  • Driftsgrænser: PN 10, maks. lukkedifferenstryk 0,8 bar i installationer, hvor stillefunktion er påkrævet, prøvetryk 16 bar, medietemperatur 2–120 °C.
  • Kapacitet: kv ved P-bånd 2/4/6 °C er 0,70 / 1,10 / 1,30 m³/h; kvs er 1,5 m³/h.
  • Vandkvalitet: Cirkulationsvand med pH 7–10; glykolholdigt vand accepteres op til 30 %.
  • Montering: Ventilhuset skal ifølge Danfoss installeres i returledningen med gennemstrømning i den indstøbte pils retning. Spindelpositionen er normalt åben, og kavitationsfaktoren er 0,5.
  • Følermontering: Danfoss’ RAV-vejledning advarer om galvanisk korrosion, hvis følerhuset får metalkontakt med fx vekslerens inderside – hold afstand til andre metaldele, eller brug en følerlomme i rustfrit stål.
  • Aktuator: Temperaturreguleringen er typetestet i henhold til EN 14597; aktuatoren lukker ventilen ved stigende temperatur.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvordan virker ventilen?
Den er et 2-vejs ventilhus, der kombineres med en selvvirkende termostatisk aktuator af typen RAVI. Aktuatoren lukker ventilen ved stigende temperatur, og temperaturreguleringen er typetestet i henhold til EN 14597.

Er ventilen åben eller lukket, når aktuatoren ikke regulerer?
Spindelpositionen er normalt åben; ventilen lukker, når aktuatorens følertemperatur stiger.

Hvor skal ventilen monteres?
Danfoss angiver, at ventilhuset skal installeres i returledningen med gennemstrømning i den retning, den indstøbte pil viser.

Hvilken vandkvalitet kræver den?
Cirkulationsvand med pH 7–10; glykolholdigt vand accepteres op til 30 %.

Følger aktuatoren med ventilen?
Nej. Aktuator og ventilhus er to selvstændige varer med hvert sit bestillingsnummer hos Danfoss – RAVI-aktuatoren skal købes særskilt, for at ventilen kan regulere temperaturen.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeRAV 15/8, 2-vejs ventilhus
ModelRAV 15/8
Danfoss kodenr.013U0017
DimensionDN 15
Tilslutning1/2" indvendigt gevind (Rp 1/2) / 1/2" udvendigt gevind (R 1/2), ISO 7/1
Kvs1,5 m³/h
Kv ved P-bånd 2/4/6 °C0,70 / 1,10 / 1,30 m³/h
FunktionRegulatorventil, 2 porte
TrykklassePN 10
Maks. lukkedifferenstryk0,8 bar (i installationer, hvor stillefunktion er påkrævet)
Prøvetryk16 bar
Medietemperatur2–120 °C
MedieCirkulationsvand i fjernvarme-/fjernkøleanlæg · alternativt glykolholdigt vand op til 30 %
pH7–10
Vandring1,1 mm
KarakteristikLineær
Kavitationsfaktor0,5
SpindelpositionNormalt åben
VentilhusMessing, W.nr. 2.0402
VentilkegleNBR-gummi
Nettovægt0,332 kg
Bruttovægt0,338 kg
Mærke
Varenummer403150004
EAN5702420005577
