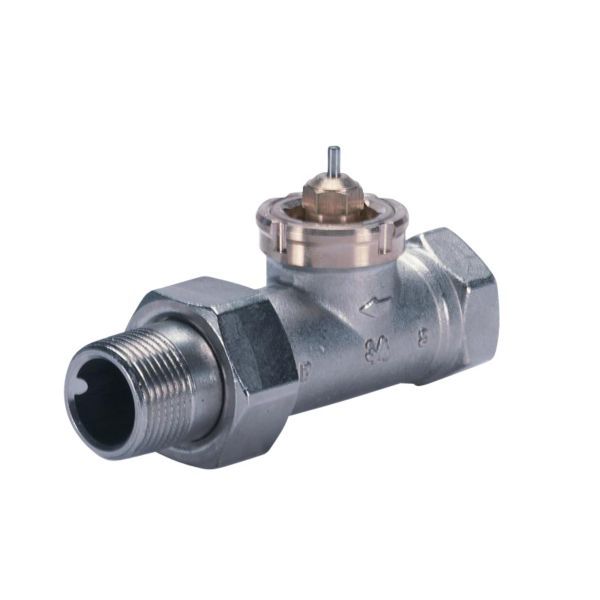

Danfoss RAV ventil 20/8, 3/4” , 013U0022

444 kr. inkl. moms

Danfoss RAV er en ventil til opvarmning og køling, som kombineres med en termostatisk aktuator, fx RAVI.

  • Tilslutning: 3/4″ indvendigt gevind (Rp 3/4, indløb) / 3/4″ udvendigt gevind (R 3/4, udløb)
  • Dimension: DN 20
  • Normalt åben: Lukker når aktuatorens følertemperatur stiger
  • Til RAVI/RAVK: Kombineres med termostatisk aktuator (sælges separat)

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 403150006 Kategori:

Beskrivelse

Danfoss RAV 20/8 er en 2-vejs ventil (DN 20, PN 10) til opvarmning og køling, som kombineres med en termostatisk aktuator, fx RAVI eller RAVK. Ventilen har 3/4″ indvendigt gevind (Rp 3/4) på indløbet og 3/4″ udvendigt gevind (R 3/4) på udløbet, og er normalt åben.

Fordele

  • Karakteristik: Ventilen har lineær flowkarakteristik og en vandring på 1,1 mm.
  • Medie: Til fjernvarme-/cirkulationsvand og glykolholdigt vand op til 30 %.
  • Montering: Ventilen har fri monteringsretning, så den kan tilpasses rørføringen på stedet.
  • Materiale: Ventilhus i messing med kegle i NBR-gummi.
  • Selvvirkende regulering: Kombineret med en termostatisk aktuator som RAVI lukker ventilen automatisk, når temperaturen stiger.

Passer den til dit anlæg?

Bruges til

  • Temperaturregulering i små varmtvandsbeholdere og gennemstrømningsbeholdere sammen med RAVI-aktuatoren.
  • Opvarmnings- og køleanlæg med cirkulationsvand.

Sådan vælger du

Montering

  • Tilslutning: 3/4" indvendigt gevind (Rp 3/4) (indløb); 3/4" udvendigt gevind (R 3/4) (udløb).
  • Monteres af VVS-installatør i returledningen med 3/4″ indvendigt gevind (Rp 3/4) på indløbet og 3/4″ udvendigt gevind (R 3/4) på udløbet.
  • Ventilhuset skal ifølge Danfoss installeres med gennemstrømning i den retning, den indstøbte pil viser.
  • Aktuatoren (fx RAVI) bestilles separat.
Til installatøren
  • Vandkvalitet: Cirkulationsvand med pH 7–10; glykol accepteres op til 30 %.
  • Materiale: Ventilhus i messing (W.-nr. 2.0402), kegle i NBR-gummi.
  • Vandring: 1,1 mm.
  • Kavitationsfaktor: 0,5.
  • Standard: Tilslutning efter ISO 7/1.
  • Differenstryk: Danfoss angiver, at differenstrykket over ventilen ikke må overstige 0,8 bar i installationer, hvor stillefunktion er påkrævet.
  • Kapacitet: Danfoss angiver Kvs 2,3 m³/h for RAV 20/8. RAVI-databladet angiver 2,4 m³/h for samme kode i kolonnen kv – den værdi gælder ved et P-bånd på 6 °C.
  • Nøglevidder: Danfoss angiver nøglevidde 32 mm og 37 mm for RAV 20/8.
  • Følersikkerhed: Ifølge Danfoss’ installationsvejledning for RAV skal følerens messinghus have mindst 5 mm afstand til andre metaldele for at undgå galvanisk korrosion; kan det ikke undgås, bruges en beskyttelseslomme af rustfrit stål, hvilket giver langsommere responstid.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvordan virker ventilen?
Den er en 2-vejs ventil, der kombineres med en selvvirkende termostatisk aktuator som RAVI eller RAVK; aktuatoren lukker ventilen, når temperaturen stiger. Danfoss angiver temperaturreguleringen som typetestet efter EN 14597.

Er ventilen åben eller lukket, når aktuatoren ikke regulerer?
Den er normalt åben og lukker først, når aktuatorens følertemperatur stiger over den indstillede værdi.

Hvor skal ventilen monteres?
Danfoss angiver returløbsmontering, med gennemstrømning i den retning, den indstøbte pil på huset viser.

Hvilken vandkvalitet kræver den?
Cirkulationsvand med pH 7–10, og glykol i vandet accepteres op til 30 %.

Følger aktuatoren med ventilen?
Nej, ventilen sælges separat fra den termostatiske aktuator (fx RAVI, 013U8008), som skal bestilles for at ventilen kan regulere temperaturen automatisk.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeRAV 2-vejs ventil
ModelRAV 20/8
Danfoss kodenr.013U0022
DimensionDN 20
TilslutningRp 3/4 (indvendigt) / R 3/4 (udvendigt), ISO 7/1
Tilslutning (indløb)3/4" indvendigt gevind (Rp 3/4)
Tilslutning (udløb)3/4" udvendigt gevind (R 3/4)
Kvs2,3 m³/h
TrykklassePN 10
Maks. lukkedifferenstryk0,8 bar
Medietemperatur2…120 °C
MedieCirkulationsvand til fjernvarme/fjernkøling, glykolholdigt vand op til 30 %
pH7–10
Vandring1,1 mm
KarakteristikLineær
Kavitationsfaktor0,5
SpindelpositionNormalt åben
AnvendelseOpvarmning og køling
MonteringsretningFri
Nøglevidde32 mm og 37 mm
VentilhusMessing (W.-nr. 2.0402)
KegleNBR-gummi
Nettovægt0,456 kg
Bruttovægt0,456 kg
Mærke
Varenummer403150006
EAN5702420010373
